特性

• 超低电压复位：V_CC = 0.5V 得到保证
• 可同时监视 4 个输入

  • 3.3V、2.5V、1.8V、可调 (LTC2903-A1)
  • 5V、3.3V、2.5V、1.8V (LTC2903-B1)
  • 5V、3.3V、1.8V、–5.2V (LTC2903-C1)
  • 3.3V、可调、可调、可调 (LTC2903-D1)
  • 5V、可调、可调、可调 (LTC2903-E1)
• 保证门限准确度：在整个温度范围内为监视电压的 ±1.5%
• 10% (A1、B1、C1) 和 5% (D1、E1) 欠压监视
• 低电源电流：20μA (典型值)
• 200ms 复位时间延迟
• 低电平有效漏极开路 RST 输出
• 具有抗电源毛刺干扰能力
• 外形扁平 (仅高 1mm) 的 SOT-23 (ThinSOT^™) 封装

产品详情和应用

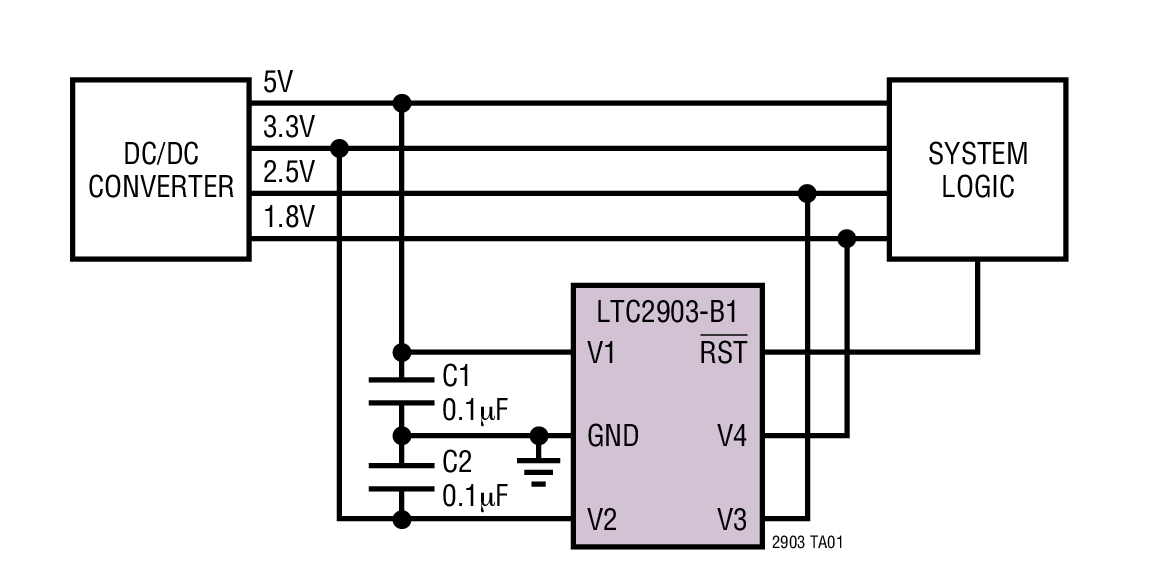

LTC^®2903-1 可监视多达 4 个电源电压。公用复位输出保持低电平，直到所有 4 个输入彼此一致的时间达到 200ms 为止。电压门限可在整个温度范围内保持 ±1.5% 的准确度 (相对于被监视电压)。LTC2903-1 具有一个漏极开路 RST 输出和一个弱的内部上拉电流源。

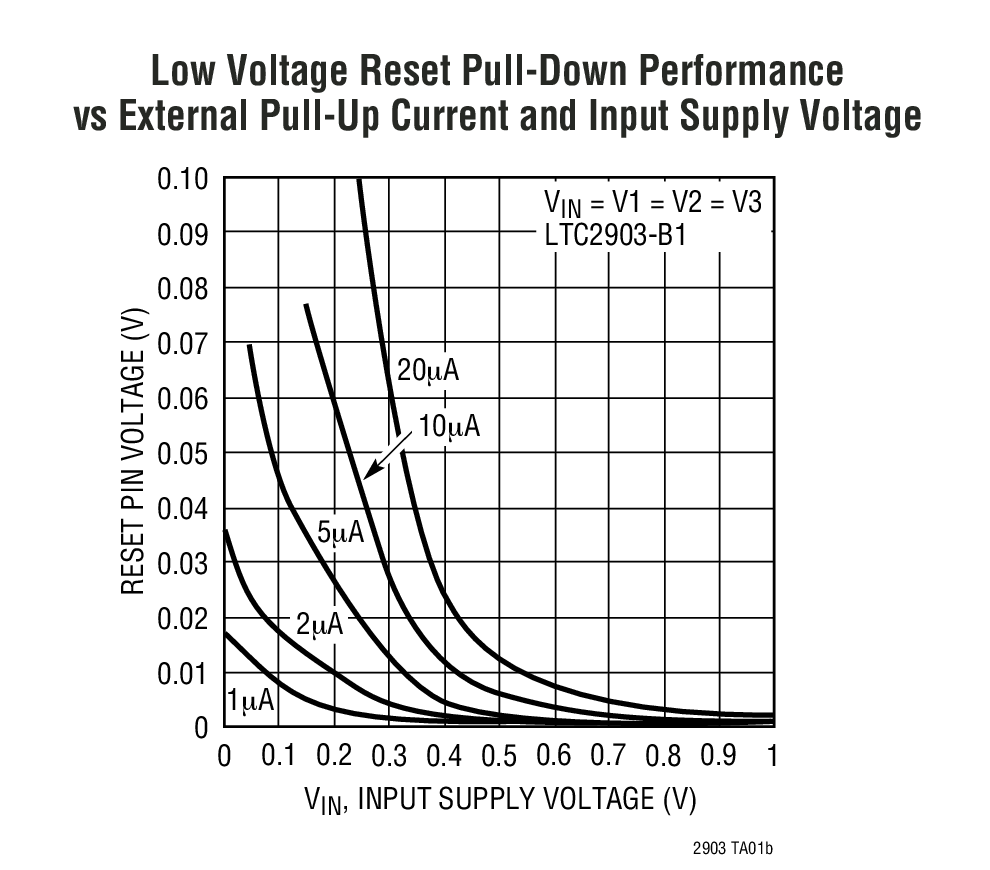

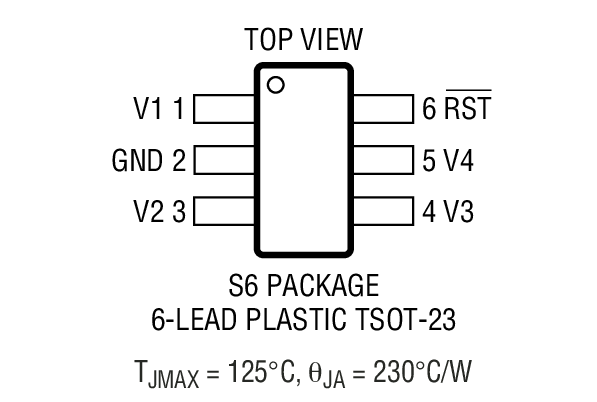

内部电源电压 (V_CC) 由 V1、V2 输入中数值较大的一个电压来产生。对于 LTC2903-D1 和 LTC2903-E1，V_CC = V1。RST 输出保证能够在 V_CC 低至 0.5V 的情况下吸收至少 5μA 的电流 (V_OL = 0.15V)，且通常可在低至 0V 的电压条件下传导电流。20μA (典型值) 的静态电流使得 LTC2903-1 成为重视功耗之系统的理想选择。LTC2903-1 采用外形扁平 (仅高 1mm) 的 6 引脚 SOT-23 封装。

• 多电压系统
• 光网络系统
• 蜂窝电话基站
• 网络服务器
