ADI亚德诺 ADM1192 产品介绍
2026-03-09
0次
特性
- 电源电压范围：3.15 V～26 V
- 精密电流检测放大器
- 精密电压输入
- 用于电流和电压回读的12-bit模数转换器
- 报警输出允许P沟道FET在高达26V电压下热插拔
- SETV输入，用于设定过流报警阈值
- 可通过TIMER引脚对过流过滤进行编程
- CLRB输入引脚
- I2C® 快速模式兼容接口（最大频率400 kHz）
- 10引脚 MSOP 封装
产品详情和应用

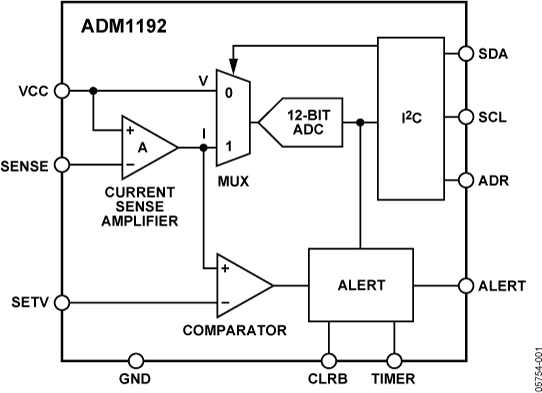

ADM1192是一款集成电流检测放大器，通过内置12 bit模数转换器(ADC)提供数字电流与电压监测，采用I2C通信接口。
内置电流检测放大器通过VCC与SENSE引脚、检测电源路径中感应电阻的电压。
12 bit ADC可以测量感应电阻以及VCC引脚电源中的电流。工业标准I2C接口允许控制器从ADC读取电流与电压值。通过I2C指令可以启动测量。作为选择，ADC能连续工作，用户可以在需要的时候读取最新的转换数据。根据ADR引脚连接方式，可以生成多至4个唯一的I2C地址。
ADM1192还包含一个SETV引脚。这个引脚上施加的电压与内部电流检测放大器输出电压进行比较。当电流检测放大器输出超过SETV电压时，在SETV有信号输出，ALERT模块则会检测到这个输出。然后，ALERT 模块利用恒定电流对外部TIMER电容器进行充电。当这个定时周期完成时，ALERT输出告警。
ALERT输出可以用作过流条件下警告微控制器或现场可编程门阵列(FPGA)的标记。多个ADM1192器件的ALERT输出可以综合在一起，并用作合并警报。
利用ALERT输出可以实现基本的P-沟道FET热插拔电路。应当设定TIMER电容器值，使得该电容器充电时间比额定涌流流入的周期长得多。
ADM1192采用10引脚MSOP封装。
应用
数据手册 Rev.A 04/2007
