特性

产品详情和应用

MAX5039/MAX5040为需要跟踪两路供电电压的电源系统提供智能控制。这些应用包括PowerPC®，DSP和ASIC系统，它们需要一路较低的核(CORE)电源和一路较高的I/O电源。

在上电、掉电和电压不足时，MAX5039/MAX5040控制CORE和I/O电源的输出电压。它们确保这两个电源以同样的速率上升或下降，限制CORE和I/O电源之间的电压差。这样就消除对于处理器的应力。如果其中一个电源因短路或其他原因而无法建立，MAX5039/MAX5040会同时关断CORE和I/O电源。

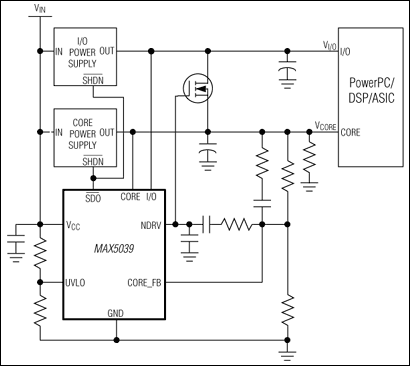

如果CORE电源、I/O电源和系统总线电源(V_CC)分别超过指定的电平，MAX5040提供电源就绪(POK)信号通知处理器。MAX5039/MAX5040适用于4V至5.5V的总线V_CC额定电压。MAX5039/MAX5040可工作于800mV至3V的CORE电压范围(取决于外部N沟道MOSFET的栅源导通门限)和V_CORE至4V的I/O电压范围。MAX5039/MAX5040利用跨接在I/O电源和CORE电源之间的外部N沟道MOSFET为它们提供跟踪控制。这个MOSFET未与供电通路串连，在系统正常工作时不消耗功率。外部MOSFET仅在上电/掉电过程的短暂间隙导通，因而可以选择低成本、小尺寸、额定电流在1/4至1/8平均电源电流的MOSFET。

MAX5039/MAX5040分别采用节省空间的8引脚µMAX®封装和10引脚µMAX封装。

应用

• 嵌入式16位或32位控制系统
• 嵌入式DSP和ASIC
• PowerPC系统
• 电信/基站/网络
