特性

• 具终止功能的独立型锂离子电池充电器
• 可编程终止定时器
• 无需检测电阻器或隔离二极管
• 适合 USB 供电型充电

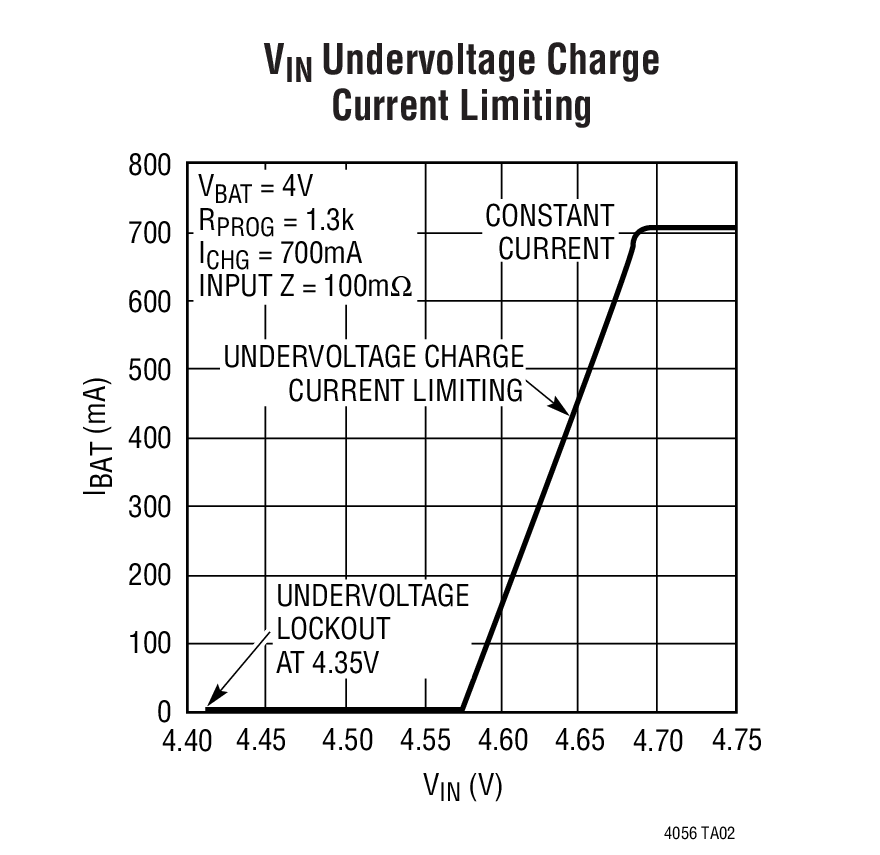

• 欠压充电电流限制
• 准确度达 ±0.6% 的预设充电电压
• 可编程充电电流：200mA 至 700mA
• 充电周期缩短的自动再充电
• 针对过流 / 过热的自我保护能力
• 在停机模式中电源电流为 40µA
• 停机模式中的电池消耗电流可忽略不计
• 低电量电池充电调节 (涓流充电)
• CHRG 状态输出包括 AC 接入
• PCB 总解决方案面积仅为 75mm² (700mA)
• 采用外形扁平 (仅高 1mm) 的 SOT-23 封装



产品详情和应用

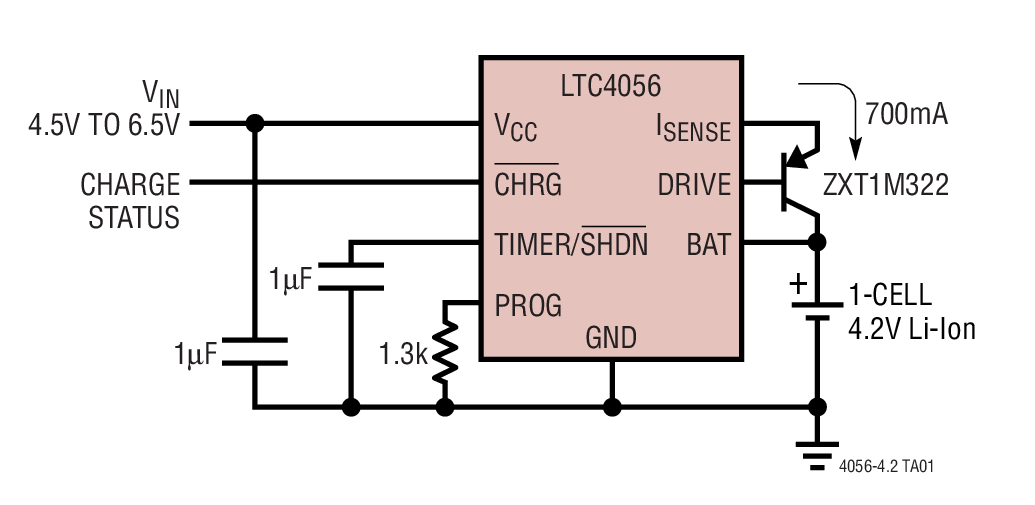

LTC^®4056 是一款低成本、单电池、恒定电流 / 恒定电压锂离子电池充电器控制器，其具有一个可编程终止定时器。当与少量外部组件相结合时，LTC4056 可打造一种适用于单节锂离子电池且非常小巧的独立型充电器。

充电电流和充电时间分别利用单个电阻器和电容器在外部设定。LTC4056 充电至一个准确度达 ±0.6% 的最终浮动电压。手动停机是通过把 TIMER/SHDN 引脚接地来完成的，而拿掉输入电源则自动地将 LTC4056 置于一种睡眠模式。停机模式和睡眠模式从电池消耗的电流接近于零；停机模式将电源电流减小至 40µA。

对输出驱动器提供了电流限制和热保护，以避免器件在安全限值范围之外工作。不需要使用外部隔离二极管或检测电阻器。另外，LTC4056 还包括低电量电池充电调节 (涓流充电)、欠压充电电流限制、自动再充电和一个充电状态输出。

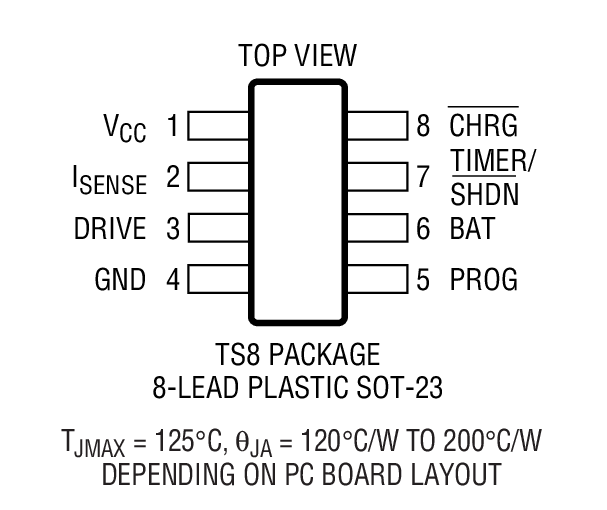

LTC4056 采用外形扁平 (仅高 1mm) 的 8 引脚 SOT-23 (ThinSOT^TM) 封装。

• 蜂窝电话
• 手持式计算机
• 数码相机
• 充电底座
• 低成本和小尺寸充电器
