特性

• 高效方案
  • 最小2V同步整流升压，带有n沟道FET控制
  • 跳脉冲模式保证效率高于50% @ 1mA
• 多功能支持减小方案尺寸
  • 3V至6V CC/CV电池充电器
  • 通过I²C设置充电电流，高达1A
  • 通过I²C选择CV电压和CC电流
  • 栅极驱动输出，支持p沟道负载断开
  • 备份电池切换触发信号
• 监测备份电池的健康状态
  • I²C接口诊断和控制
  • 高精度内部电流驱动，支持电池阻抗测量
  • 模拟读取备份电池的内部驱动电流
  • 远端检测，支持BATT_电压测量
• 汽车环境下可靠工作
  • 3.5V至36V VIN (40V抛负载容限)
  • 电池连接引脚漏电流小于1µA
  • -40°C至+125°C工作温度范围
  • 28引脚、侧面防潮TQFN封装，支持光学检测

产品详情和应用

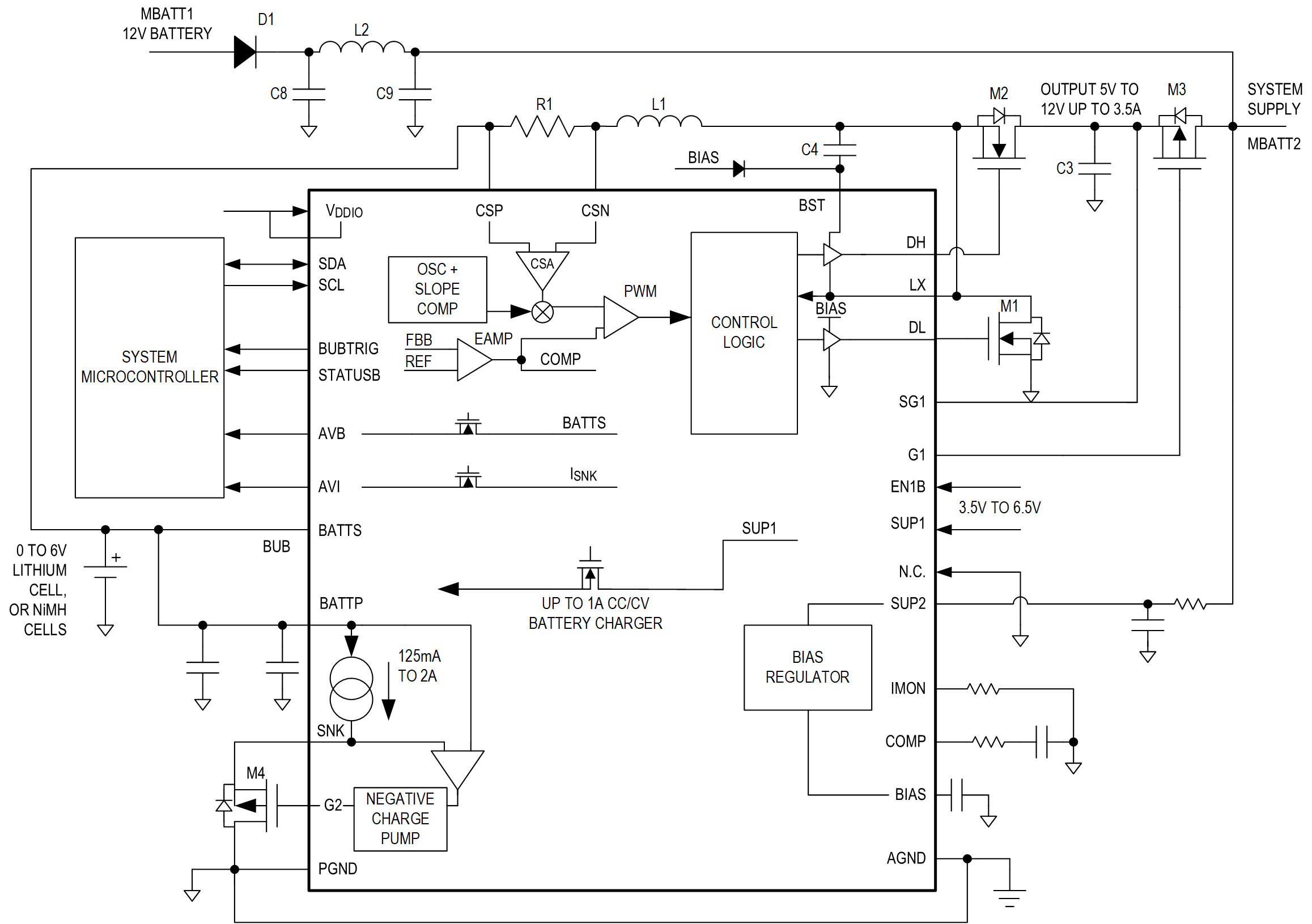

MAX20094/MAX20095 IC集成了可配置恒流/恒压(CC/CV)电池充电器和高效同步升压控制器，在主电源断电时为关键系统供电。此外，提供诊断功能，用于检查电池的健康状态(SOH)和IC功能。可配置充电门限和输出电压，以支持主流化学成分电池和多节电池数量。为支持系统集成，IC提供I²C从机接口，通过该接口可访问配置、状态寄存器。

2.2MHz开关频率有助于大幅减小电感尺寸，降低系统成本。IC包括高精度SOH检查等内置功能，最大程度降低备份电池(BUB)的漏电流。

MAX20094/MAX20095采用28引脚(5mm x 5mm)侧面防潮TQFN封装，经过AECQ-100认证。

应用

• 车载电脑电池备份
• 单节或多节电池备份系统
