ADI亚德诺 MAX77789 产品介绍
2026-03-09
0次
特性
- 保护高达 16V
- 最大输入工作电压：13.4V
- 最大充电电流：3.15A
- 6A 放电电流保护
- 集成 CC 检测，支持 USB Type-C
- 支持双角色端口 (DRP)
- HVDCP 采用 DP/DN 手动控制
- 集成 BC1.2 检测，支持传统 SDP、DCP、CDP 和 DCD 超时
- 集成 USB 检测，支持常见的专有充电器类型
- 自动输入限流值配置
- 带自适应输入限流值 (AICL) 的输入电压调节
- 5.1V、1.5A OTG 模式和 BYP 反向升压
- 安全
- 充电安全定时器
- 包含 NTC 热敏电阻监测器，符合 JEITA 要求
- 热关断
- 所有功能通过引脚控制
- STAT1 引脚指示充电状态
- STAT2 引脚指示故障和充电器类型检测完成
- INOKB 引脚指示输入电源正常
- EXTSM 引脚用于退出运输模式和系统 POR
- STBY 引脚支持挂起模式
- THM 引脚监控热敏电阻
- 集成式电源路径
- 集成式电池真关断 FET
- 兼容 I2C，带有 INTB

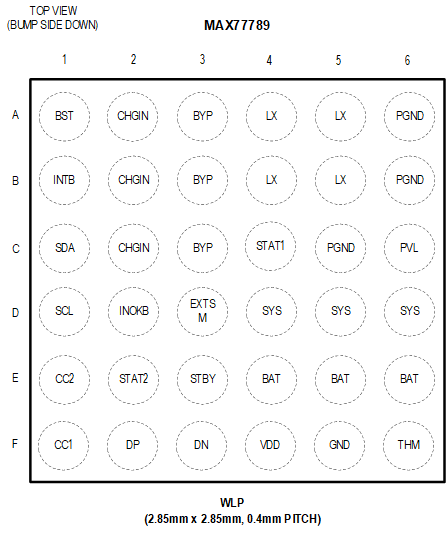

- 2.85mm x 2.85mm, 6x6 WLP 封装
产品详情和应用

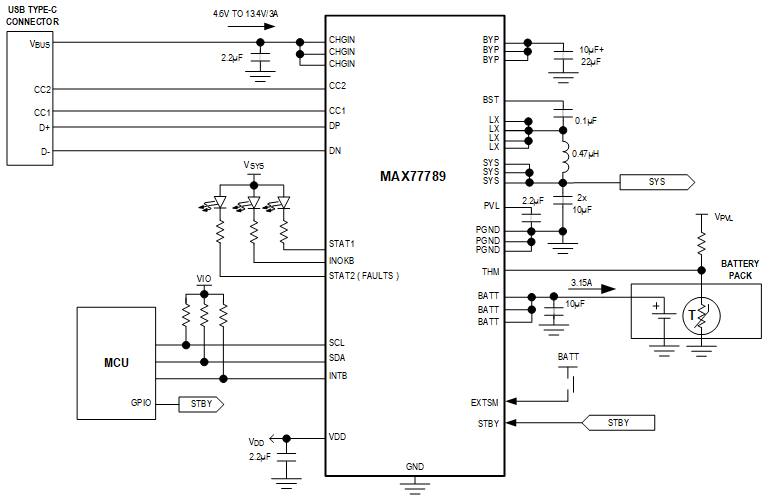

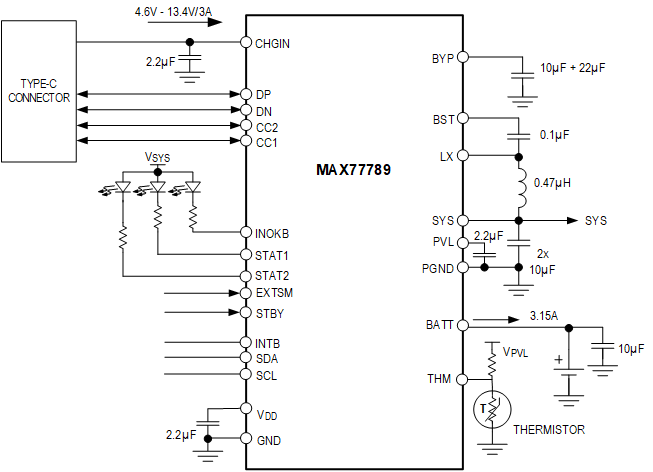

MAX77789是一款集成USB Type-C® CC检测和反向升压功能的独立3.15A充电器。该IC的输入电压范围为4.6V至13.4V，最大输入限流为3A。该IC还实现了自适应输入电流限制(AICL)功能，通过降低输入电流来调节输入电压，以防止薄弱的适配器出现电压崩溃或折返。

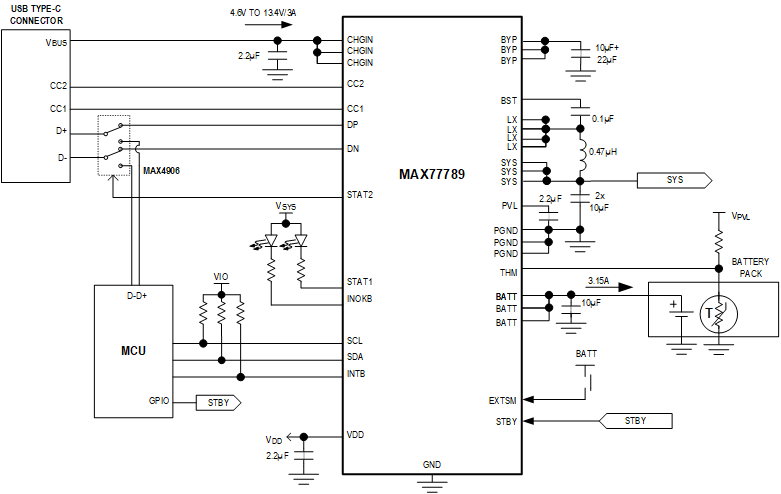

该IC上的USB Type-C配置通道(CC)检测引脚默认在DRP（双角色端口）中运行，支持自动USB Type-C电源检测和接收设备。为了支持各种传统USB和专用适配器，该器件还使用D+和D-引脚集成了BC1.2检测功能。USB插头一插入，IC就会自动运行CC引脚和BC1.2检测，无需任何软件控制。
该IC提供高达5.1V、1.5A的反向升压能力，可以通过自动方式或系统MCU设置的寄存器启用。STAT1引脚指示充电状态，而INOKB引脚指示有效的输入电压。EXTSM引脚可用于退出运输模式并强制系统复位(POR)，STAT2引脚则通过选择寄存器位来指示故障检测和充电器检测完成。

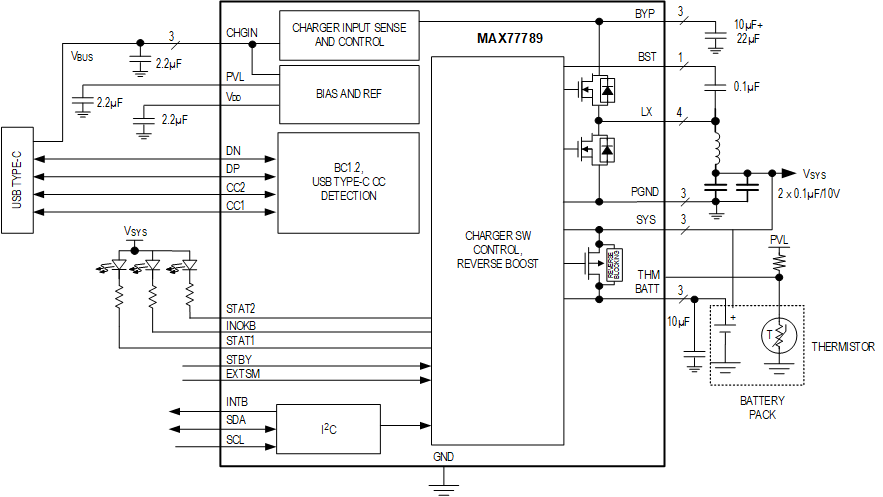

该IC配备Smart Power Selector™和电池真关断FET以控制电池的充电和放电或在发生故障时将电池隔离。该IC支持具有不同端接电压（3.6V至4.55V）的锂离子和LiFePO4电池。该IC采用2.85mm x 2.85mm、0.4mm间距、6 x 6晶圆级封装(WLP)，使其适合低成本PCB装配。
应用
- 移动销售点(mPOS)终端
- 便携式医疗设备
- 无线耳机
- GPS跟踪器
- 可穿戴设备的充电盒
- 移动电源
- 移动路由器
