特性

• 完整的双电池充电器 / 选择器系统
• 串行 SPI 接口实现了外部微控制器 (μC) 控制和监视
• 同时双电池放电可使运行时间延长 10% (典型值)

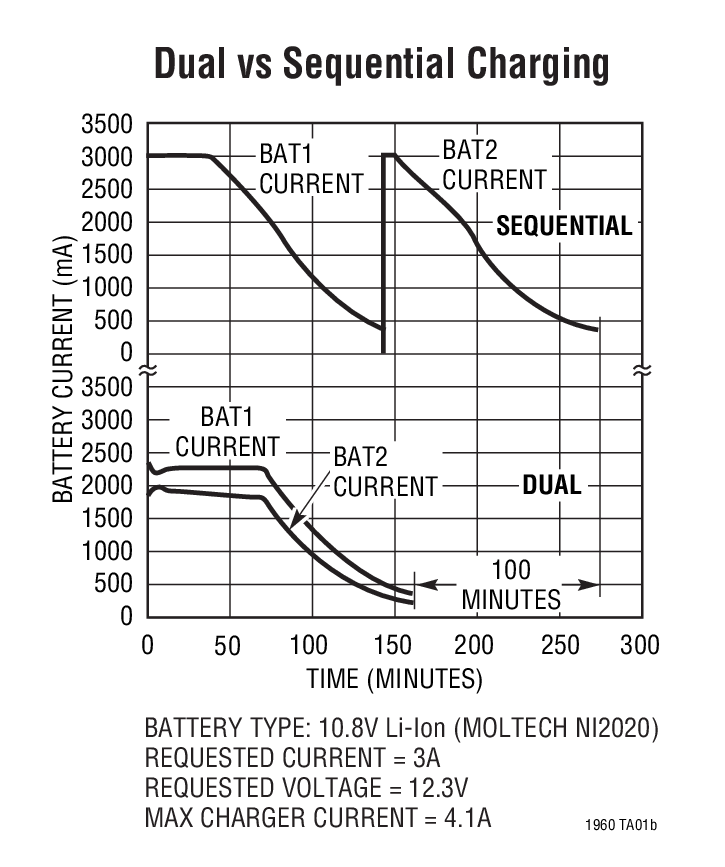

• 同时双电池充电最多可将充电时间缩减 50%
• 可在 <10μs 的时间内完成的自动 PowerPath™ 切换能防止发生供电中断
• 电路断路器可提供针对过流故障的保护作用
• 准确度为 5% 的适配器电流限值较大限度地提高了充电速率
• 效率达 95% 的同步降压充电器
• 充电器具有 0.5V 的低压差电压
• 不会产生可听噪声，即使在采用陶瓷电容器时也不例外
• 11 位 VDAC 提供了 0.8% 的电压准确度
• 10 位 IDAC 提供了 5% 的电流准确度
• V_IN 高达 32V；V_BATT 高达 28V

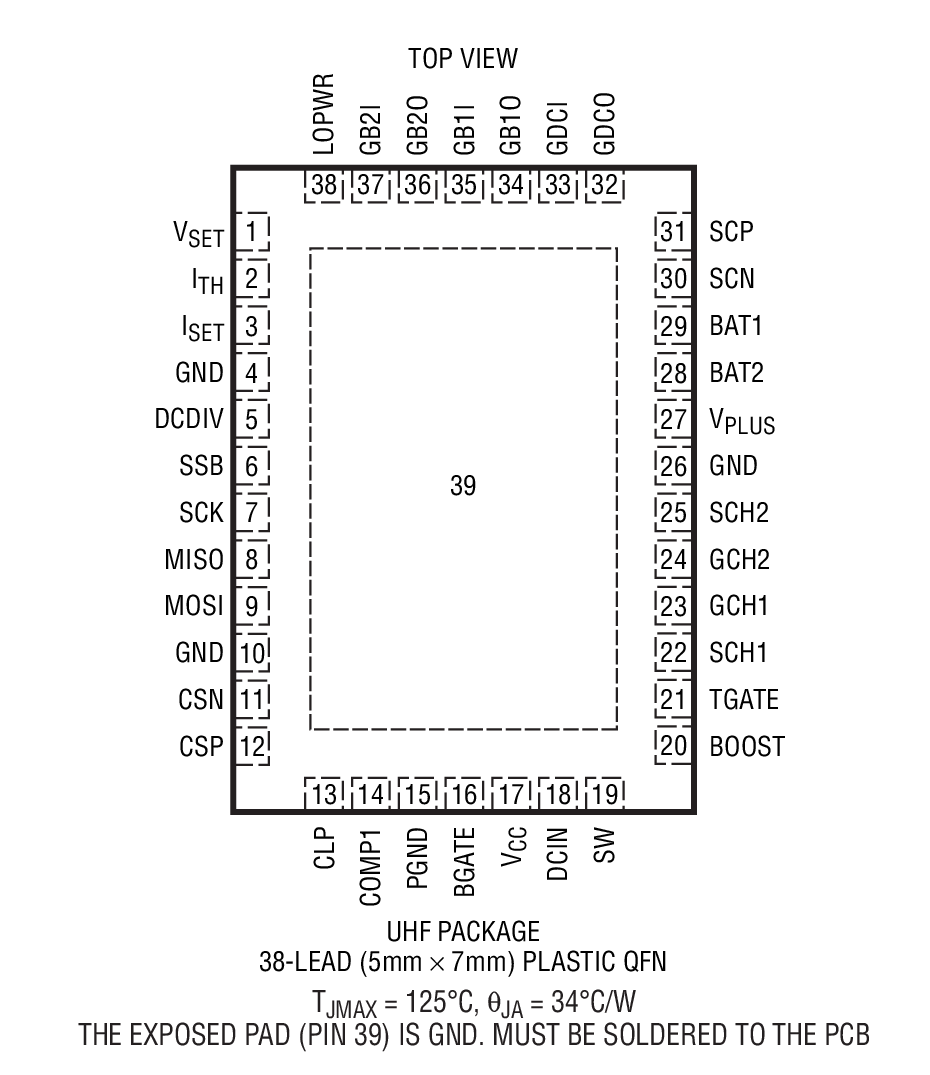

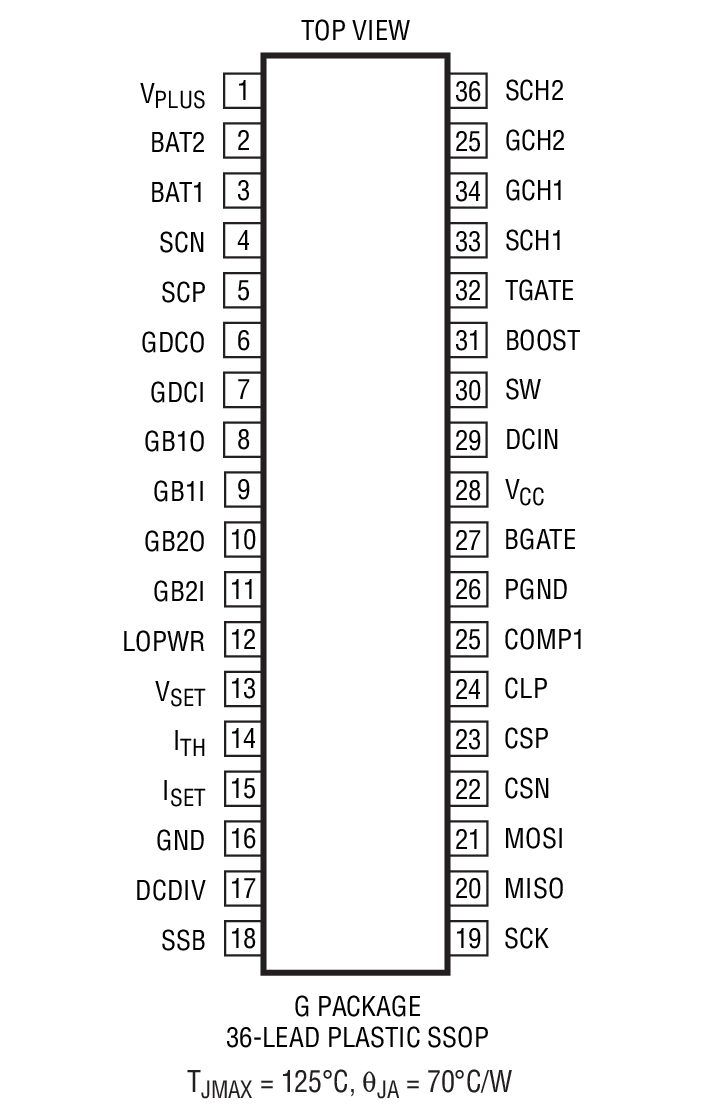

• 采用 5mm x 7mm 38 引脚 QFN 封装和 36 引脚窄体 SSOP 封装

产品详情和应用

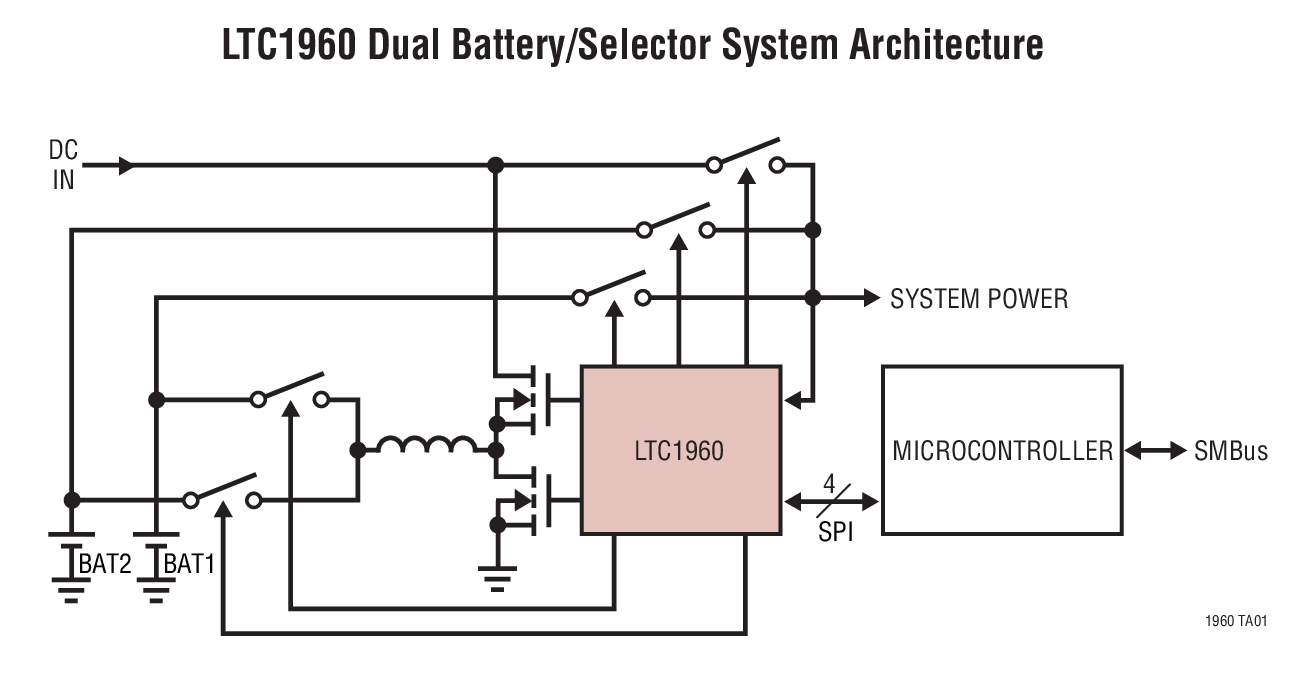

LTC^®1960 是一款高度集成的电池充电器和选择器，面向采用双智能电池的便携式产品。串行 SPI 接口允许由一个外部微控制器来控制和监视两个电池的状态。

一种专有的 PowerPath 架构可支持两个电池的同时充电或放电。典型的电池工作时间延长了 10%，而充电时间则最多可缩短 50%。LTC1960 可在不到 10μs 的时间内完成电源之间的自动切换，以防止在拿掉电池或墙上适配器时发生供电中断。

同步降压型电池充电器提供了 95% 的效率和仅 0.5V 的压差电压，并可在所有的操作模式中防止产生可听噪声。具有 5% 准确度的专利输入限流技术能在尽可能短的时间里完成电池的充电，而不会导致墙上适配器过载。

LTC1960 的 5mm x 7mm 38 引脚 QFN 封装和 36 引脚窄体 SSOP 封装可构建符合 SBS 标准的完整双电池系统实现方案，且占用的 PCB 面积非常之小。

应用

• 便携式计算机
• 便携式仪器
