特性

产品详情和应用

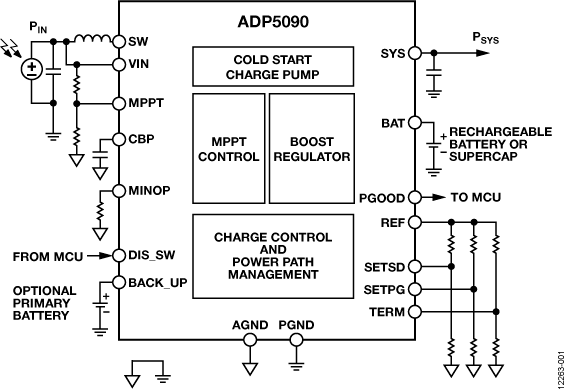

ADP5090是一款集成式升压调节器，可转换PV电池或TEG的直流电源。该器件可对储能元件（如可充电锂离子电池、薄膜电池、超级电容和传统电容）进行充电，并对小型电子设备和无电池系统上电。

ADP5090提供有限采集能量（从16 µW到200 mW范围）的高效转换，工作损耗为亚µW级别。利用内部冷启动电路，调节器可在低至380 mV的输入电压下启动。冷启动后，调节器便可在80 mV至3.3 V的输入电压范围内正常工作。

通过检测VIN引脚上的输入电压，控制环路可将输入电压纹波限定在固定范围内，从而保持稳定的DC-DC升压转换。VIN OCV检测和输入电压的可编程调节点允许较大限度地提取PV电池或TEG采集器的能量。可编程最低工作阈值(MINOP)可在低光照条件下实现升压关断。此外，DIS_SW引脚还能暂时关断升压调节器，并且对RF传输友好。

ADP5090的充电控制功能保护可重复充电储能器，实现方法是通过可编程充电截止电压和放电关断电压监控电池电压。此外，可编程PGOOD标志监控SYS电压。

可选原电池可通过集成式电源路径管理控制模块连接和管理，该模块自动开关来自能量采集器、可重复充电电池和原电池的电源。

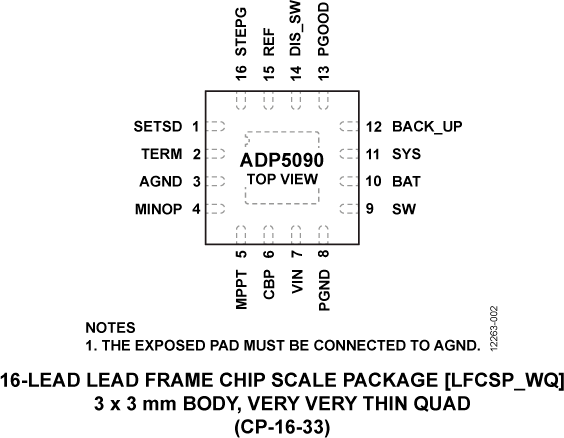

ADP5090采用16引脚、3 mm × 3 mm LFCSP封装，额定结温范围为−40°C至+125°C。

应用

• 光伏(PV)电池能量采集
• TEG能量采集
• 由太阳能电池板供电的电池调节器
• 工业监控
• 自供电式无线传感器设备
• 具有能量采集功能的便携式和可穿戴式设备
