特性

• 高开关频率(1.2MHz)
• 电感电流纹波受控架构
  • 降低BOM成本
  • 小尺寸电感和输出电容
• ±0.4%充电电压精度
• ±2.5%输入限流精度
• ±3%充电电流精度
• 单点补偿
• 监控输出
  • ±2.5%输入限流精度
  • ±2.5%电池放电电流精度(MAX17015B)
  • 交流适配器检测
• 模拟/PWM可调充电电流设置
• 电池电压可针对3、4节(MAX17005B)或2、3节(MAX17006B)电池调节
• 可调节电池电压(4.2V至4.4V/节)
• 逐周期限流
  • 电池短路保护
  • 快速响应脉冲充电
  • 快速响应系统负载瞬变
• 可编程充电电流< 5A
• 利用n沟道MOSFET实现系统电源的自动选择
• 内部自举二极管
• +8V至+26V输入电压范围

产品详情和应用

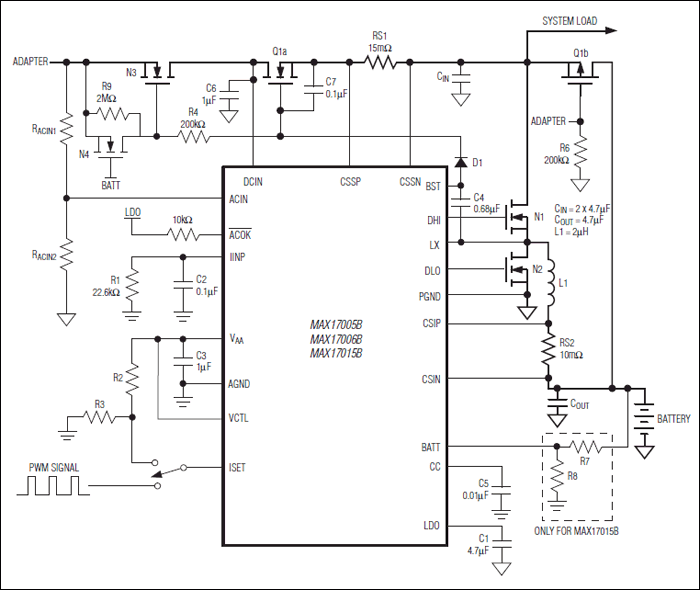

MAX17005B/MAX17006B/MAX17015B是高频、多化学类型电池充电器。这些电路采用新颖的高频电流模式结构，大大降低了元件尺寸和成本。充电器采用n沟道同步整流的高边MOSFET，能够在较宽范围内调节充电电流、充电电压和输入电流限制，有效简化了高精度、高效充电器的设计。

充电电压和充电电流通过模拟控制输入进行设置。充电电流也可以通过PWM输入进行调节。高精度电流检测放大器提供快速逐周期电流控制，对电池进行短路保护，并可快速响应系统负载瞬变。另外，充电器提供与适配器电流成正比的高精度模拟输出。没有连接适配器时，MAX17015B的电流检测电路依然保持有效，以监测电池的放电电流。

MAX17005B用于3或4节串联Li+电池充电，MAX17006B用于2或3节串联Li+电池充电。MAX17015B通过输出端的反馈电阻分压器设置充电电压和电池节数。所有充电器均可在采用10mΩ检流电阻时，提供至少4A的充电电流。

充电器利用电荷泵控制n沟道适配器选择开关，即使在充电器关闭时电荷泵也保持有效工作。没有连接适配器时，p沟道MOSFET将选择电池供电。

MAX17005B/MAX17006B/MAX17015B采用小尺寸、4mm x 4mm x 0.8mm、20引脚TQFN无铅封装。可提供评估板，以缩短产品设计时间。

应用

• 笔记本电脑
• 具有可充电电池的便携式设备
• 平板PC
