ADI亚德诺 LT3650-4.1 产品介绍

2026-03-09 0次

特性

宽输入电压范围：4.75V 至 32V (绝对最大值为 40V)
可编程充电电流高达 2A
可由用户来选择的充电终止：C/10 或板上充电终止定时器
动态充电速率编程 / 软起动引脚
可编程输入电流限值
无需 V_IN 隔离二极管
1MHz 固定频率
平均电流模式控制
0.5% 浮动电压准确度

5% 充电电流准确度
2.5% C/10 检测准确度
NTC 电阻器温度监视器
自动再充电 (在 97.5% 浮动电压)
自动预查验 (在 <70% 浮动电压)
失效电池检测和自动复位
二进制编码集电极开路状态引脚
3mm x 3mm DFN-12 或 MSOP-12 封装

产品详情和应用

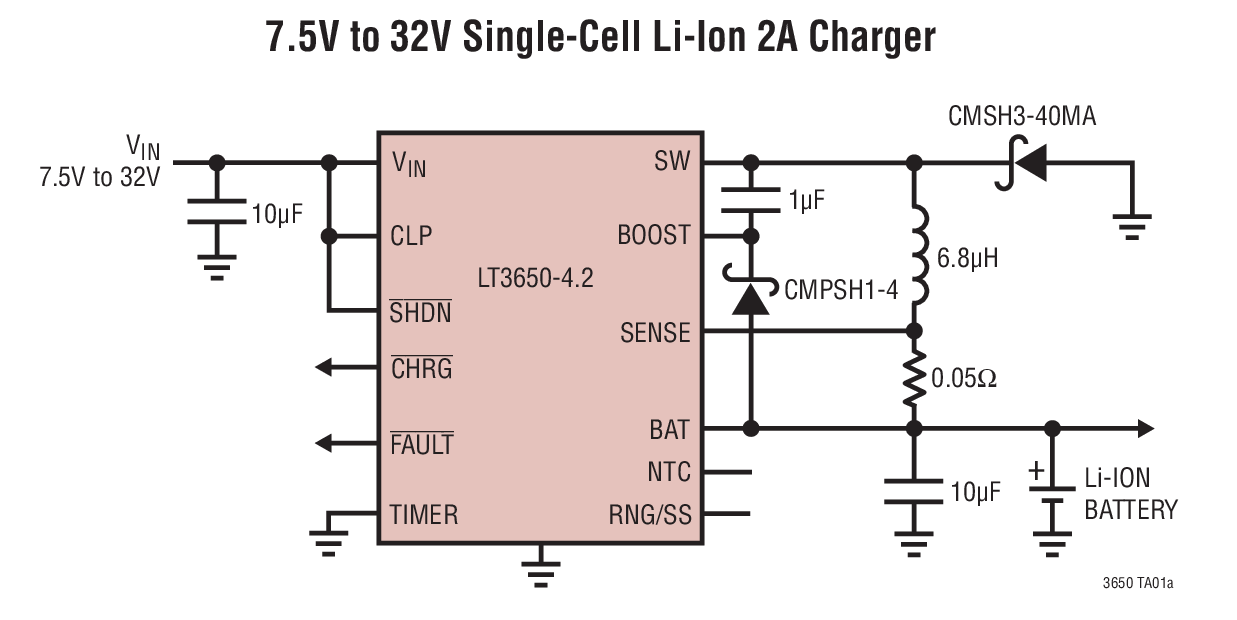

LT^®3650 是一款完整的单片式、锂离子 / 锂聚合物电池充电器，其工作输入电压范围为 4.75V 至 32V (最小启动电压为 7.5V)。LT3650 提供了一种恒定电流 / 恒定电压充电特性，最大充电电流可在外部设置为高达 2A (采用一个外部电流检测电阻器来设定)。一种预查验功能电路负责对低电压电池进行涓流充电，如果电池对预查验没有响应，则失效电池检测电路将发出一个指示信号，并暂停充电操作。

可通过配置使 LT3650 在充电电流降至 C/10 (即设置最大电流的 1/10) 时终止充电操作。一旦充电操作被终止，则 LT3650 将进入一种低电流 (85μA) 待机模式。如果电池电压从浮动电压下降 2.5%，或者有新电池插入充电系统，则自动再起动功能将起动一个新的充电周期。

LT3650 包含一个可由用户来设置的内部安全定时器 (通常被设定为一个 3 小时的满周期)。如果希望采用一种基于时间的充电终止方案 (在这种方案中，充电电流连续在低于 C/10 充电，直至到达一个期望的时刻为止)，则可把该 IC 配置为使用该内部定时器。

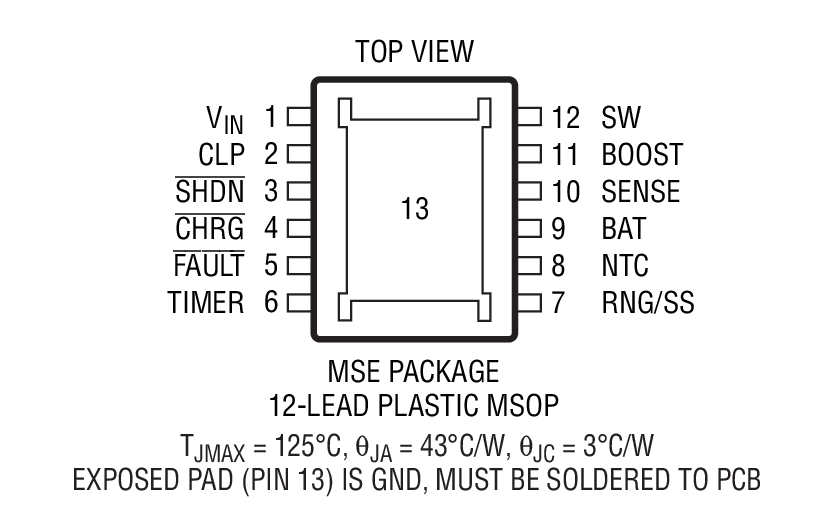

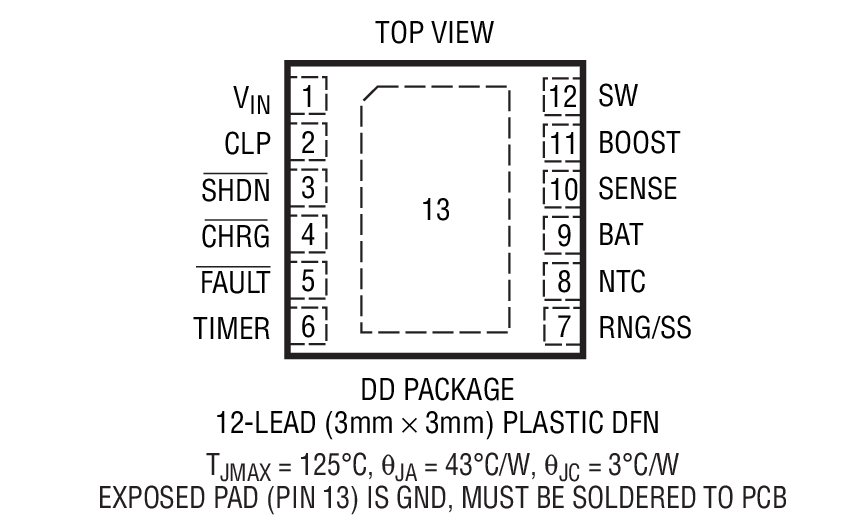

LT3650 采用扁平 (高度仅为 0.75mm) 的 3mm x 3mm 12 引脚 DFN 和 12 引脚 MSOP 封装。

应用

工业手持式仪器
12V 至 24V 汽车和重型设备
台式托架充电器
笔记本电脑
