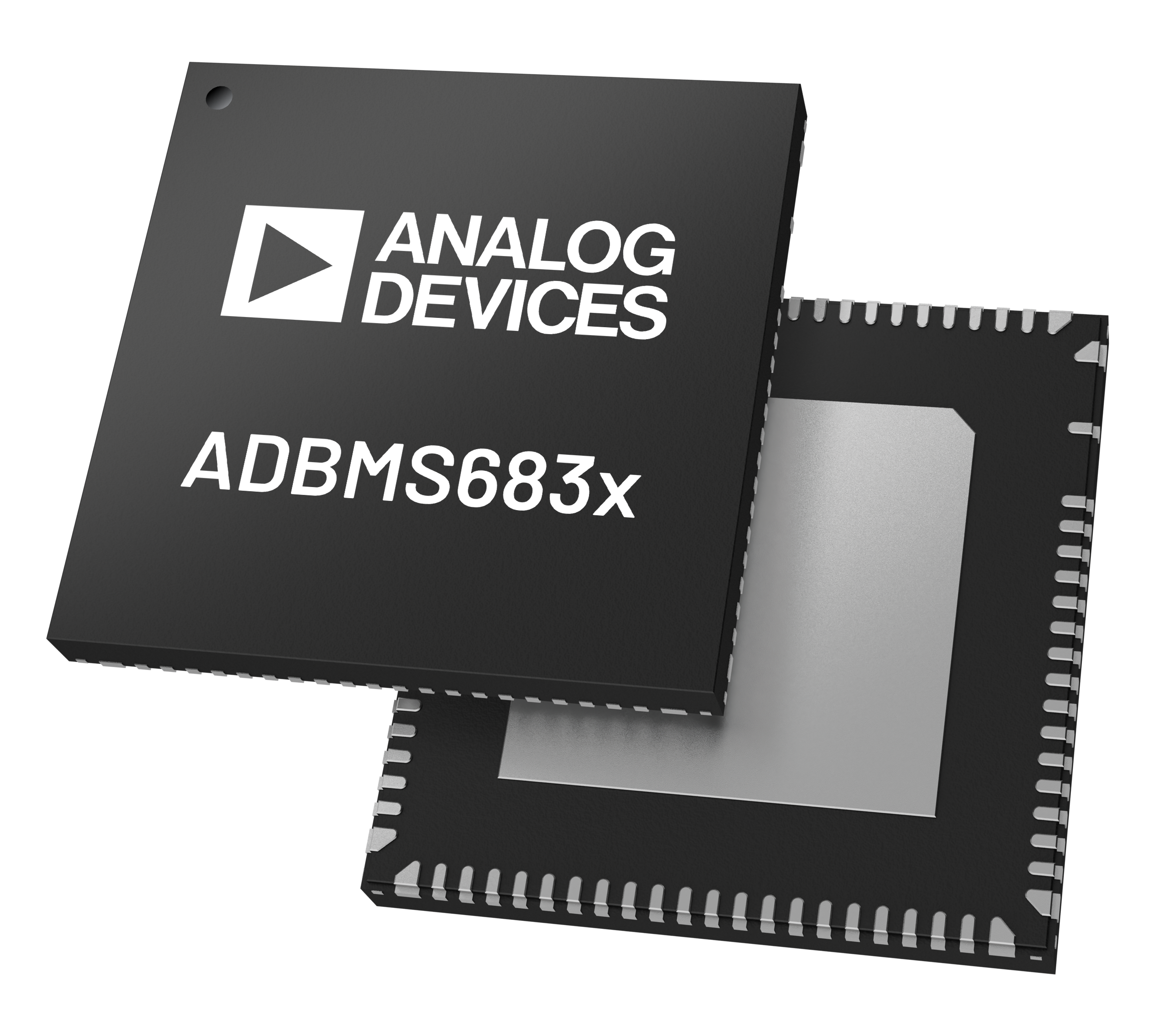

ADI亚德诺 ADBMS6837 产品介绍
2026-03-09
0次
特性
- 同时连续测量电池电压
- 24 通道（ADBMS6834）
- 18 通道（ADBMS6836）
- 16 通道（ADBMS6837）
- 具有每通道可编程脉宽调制控制的无源电池平衡
- 每个通道可配置数字低通滤波器
- 双向 isoSPI 接口
- 2 Mbps 隔离串行通信
- 使用单根双绞线电缆
- 低 EMI 易感性和辐射
- 电容或变压器耦合
- 集成降压 DC/DC 稳压器，带有内部低电阻功率 MOSFET
- 低功耗电池监控模式
- 母线旁路和测量支持
- 14 个引脚可配置为模拟输入或数字 I/O
- 可配置为 I2C 或 SPI 端口
- 2 个专用于模拟输入的额外引脚
- 72/88 引脚侧面可焊接封装，带裸露焊盘
- 最大终身 TME < 3 mV（在整个温度和电压范围内）
- 睡眠状态电源电流为 7 μA
- 测量状态下功耗降低高达 1W
- 72/88 引脚侧面可焊接封装，带裸露焊盘
- 符合 AEC-Q100
- ISO 26262 生命周期、汽车安全完整性等级能力（ASIL D）
产品详情和应用
ADBMS6834/ADBMS6836/ADBMS6837（ADBMS 电池监测器）是一系列多电池监测器，可测量 16、18 或 24 个串联电池单元。
使用一组模数转换器 (ADC) （每个电池单元一个），同时测量所有电池电压。每个通道包括一个可编程数字低通滤波器。第二组类似的模数转换器提供密切相关的测量，以确保满足安全标准所需的冗余测量能力。ADBMS 电池单元监控器可使用专用引脚绕过母线。在每个通道上支持直接测量负母线电压。
该设备具有双向隔离串行端口接口 (isoSPI)，可通过简单的双绞线电缆实现高速、抗射频通信。使用 isoSPI 接口，多个 ADBMS 电池监视器可以菊花链配置连接到 BMS 控制器，从而能够同时监视长串联、高压电池单元。使用双向功能，菊花链还可以配置为提供通信冗余，以防止链中的电缆断裂。
该器件支持内部和外部被动电池平衡，具有单独可编程的脉冲宽度调制 (PWM) 控制。ADBMS 电池监测器直接从待测电池获取电源，采用降压型 DC/DC 或线性稳压器。使用集成的 DC/DC 调节器可在测量状态下显著降低高达 1W 的功耗。当处于休眠状态时，该套件消耗 7 μA 电流，从而最大限度地减少电池堆的放电。该器件的终身总测量误差 (TME) 在整个工作温度和电压范围内小于 3 mV。
应用
- 电动车辆和混合动力车辆
- 备用电池系统
- 电网储能
