特性

• 最多12节Li+电池电压故障检测
• 工作在6.0V至72V
• 引脚可选的过压门限，+3.3V至+4.8V，以100mV为间隔
  • ±25mV过压检测精度
• 引脚可选的欠压门限，+1.6V至+2.8V，以200mV为间隔
  • ±100mV欠压检测精度
• 过压/欠压检测门限滞回
  • MAX11080：300mV
  • MAX11081：37.5mV
• 采用外部电容在3.0ms至3.32s之间设置报警检测的延迟时间
• 菊链报警和关断功能，带有激励状态信号
  • 最多可连接31个器件
• 超低功耗
  • 工作模式电流：80µA
  • 关断模式电流：2µA
• -40°C至+105°C的宽工作温度范围(AEC-Q100类型2)
• 9.7mm x 4.4mm、38引脚TSSOP封装
• 无铅(Pb)并符合RoHS标准

产品详情和应用

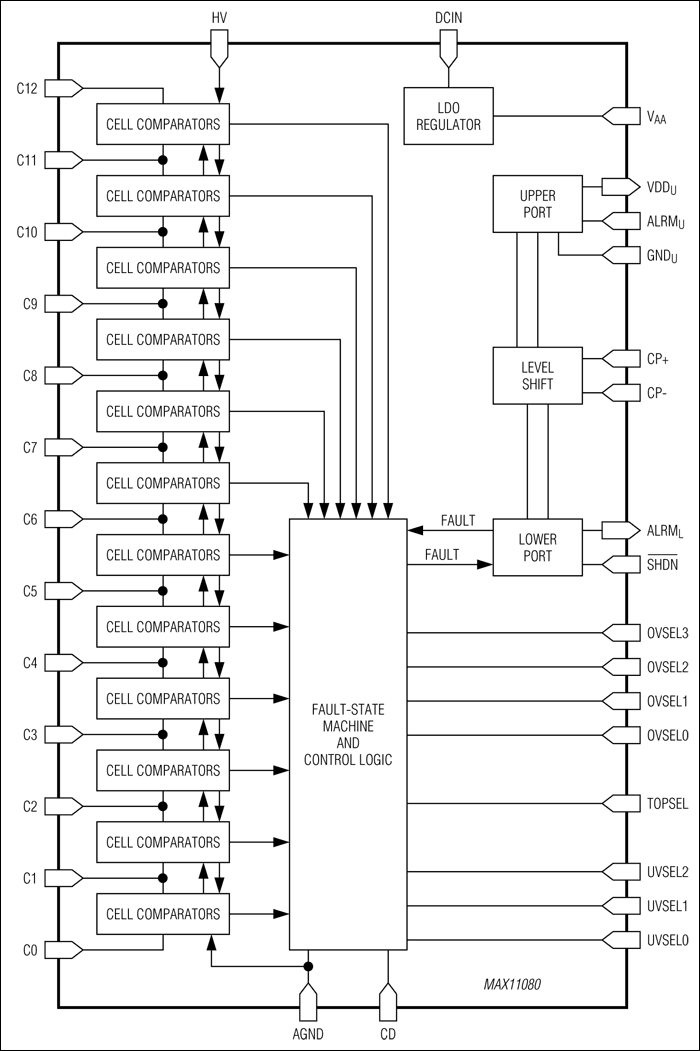

MAX11080/MAX11081是一款电池组故障监测IC，可以监测最多12节锂离子(Li+)电池。该器件经过专门设计，当任意一节电池电压超过用户可选门限的时间长于预设的可编程延迟间隔时，产生过压或欠压故障指示。过压电平可在+3.3V至+4.8V间，以100mV为间隔，通过引脚设置，在整个温度范围内保证具有±25mV的精度。欠压电平也允许用户在+1.6V至+2.8V间，以200mV为间隔选择。这些电平在整个温度范围内能够保证±100mV的精度。欠压检测可以通过其中的一个用户配置选项禁止。

MAX11080/MAX11081带有内置电平转换器，可以实现最多31个MAX11080/MAX11081以菊链方式连接，从而降低了大容量串联电池所需的接口信号数量。分别对每节电池进行监测，并与过压和欠压门限进行比较。当任意一节电池电压超过门限的时间长于预设的可编程延迟间隔时，MAX11080/MAX11081禁止激励信号传送至菊链下端。内置的比较器滞回可以避免出现门限抖动。

MAX11080/MAX11081可很好地配合MAX11068高压测量IC，用于冗余故障监测应用。该器件采用9.7mm x 4.4mm、38引脚TSSOP封装，具有0.5mm的引脚间距。该封装无铅并符合RoHS标准，可工作在-40°C至+105°C扩展级温度范围。

应用

• 电动自行车
• 电动车辆
• 电功率电池备份
• 高压多节串联电池包系统
• 混合动力车
• 太阳能电池备份
• 超级电容电池备份
