ADI亚德诺 ADBMS1804 产品介绍
2026-03-09
0次
特性
- 电池电压测量
- 4 个电池电压通道
- 具有可编程滤波器的 16 位 Σ-Δ ADC
- 整个生命周期内最大总测量误差为 2 mV
- 电流测量
- 同步电流和电压测量
- 具有可编程滤波器和 PGA 的 24 位 Σ-Δ ADC
- 最大失调误差为 0.5 μV
- 休眠方式和正常运行模式下集成电流累加器（库仑计）
- 辅助测量
- 9 个模拟输入，用于外部 NTC 热敏电阻连接
- 带有集成分压器的 5 组电压测量
- 1 个电池系统电流测量，带有外部分流电阻器（与模拟输入共享）
- 集成比较器，用于快速 (<20 μs) 过流和唤醒电流监控
- 专用故障/警报监控输出，实现快速响应
- 被动电池均衡高达 300 mA（最大值），在睡眠和正常运行模式下都有可编程脉冲宽度调制
- 充电器检测
- 低功耗监控
- 定期监控电压、电流和温度
- 6 个可配置的、由警报触发的门控输出
- 标准 4 线 4 MHz SPI 从属接口
- 4 V 至 28 V 电源范围
- 功耗（典型值和平均值，13.2 V 电源电压）
- 正常运行模式：7 mA
- 睡眠模式：34 μA
- 深度睡眠模式：22 μA
- 包装与温度
- TA = −40°C 至 +125°C

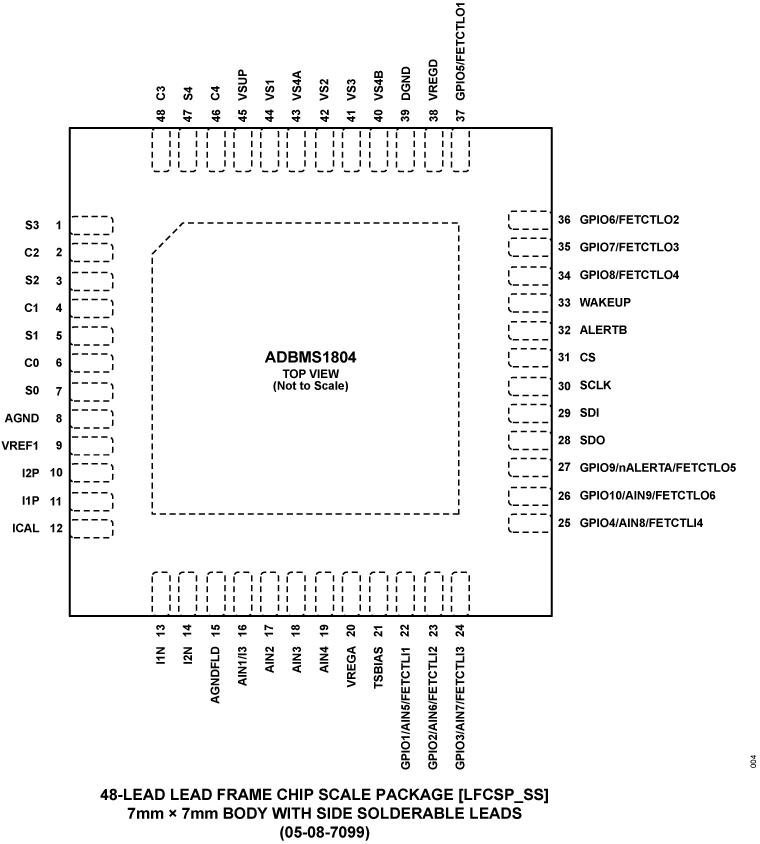

- 带裸露焊盘的 48 引脚 LFCSP_SS 封装
- 兼容热插拔
- 通过 AEC-Q100 汽车应用认证
产品详情和应用
ADBMS1804 是一款多电池堆栈监视器，可测量最多四个串联电池单元，总测量误差小于 2 mV。ADBMS1804 的单元测量范围为 0 V 至 5 V，适用于大多数电池化学材料。ADBMS1804 包含一个电池组电流测量通道，可支持同步电流和电压测量。可编程增益放大器 (PGA) 可根据应用中的目标电流范围调整各种电流水平。
ADBMS1804 可以直接由电池组供电。ADBMS1804 包括每个电池的被动平衡，并为每个电池提供单独的脉冲宽度调制 (PWM) 占空比控制。ADBMS1804 具有专用的警报输出引脚来指示故障状态，这使得系统更加稳健且响应更快。ADBMS1804 还包括六个可配置的、由警报触发的门控制输出。
ADBMS1804 的其他特性包括片上 3.3 V 和 5 V 稳压器、九个通用模拟输入（用于外部负温度系数 (NTC) 热敏电阻连接，并带有电压偏置以支持比率测量）、五个高达 40 V 的堆栈电压测量通道（带有集成分压器），以及通过附加分流电阻测量电池系统电流消耗的选项。
应用
- 12 V 汽车启动器和备用电池
