特性

• 针对铅酸电池优化的特性集
  • ±4%充电电流调节精度
  • ±6%充电电流监控精度(ISMON)
  • ±1%电压调节精度
  • 可编程恒流(CC)模式充电电流(ILIM)
  • 使用逐渐减小的电流阈值和吸收CV定时器(TMR)进行电池充满检测
  • 宽输入电压范围：4.5V至60V
  • 可调输出电压范围：1.25V到四节串联的12V铅酸电池
  • 125kHz至2.2MHz可调频率，具有外部时钟同步功能(RT/SYNC)
• 在恶劣环境条件下可靠工作
  • 输入短路保护(GATEN)
  • 深度放电电池检测和预调理(DDTH)
  • 在温度范围内(TEMP)进行电池温度检测和充电
  • 输出电压温度补偿
  • 逐周期过流限制
  • 可编程EN/UVLO阈值
  • 使用开漏输出（FLG1和FLG2）监控状态输出
  • 过温保护
  • 符合CISPR 32 (EN55032) B类传导和电磁辐射骚扰相关要求
  • 较宽的-40°C至+125°C工作温度范围，-40°C至+150°C结温范围

产品详情和应用

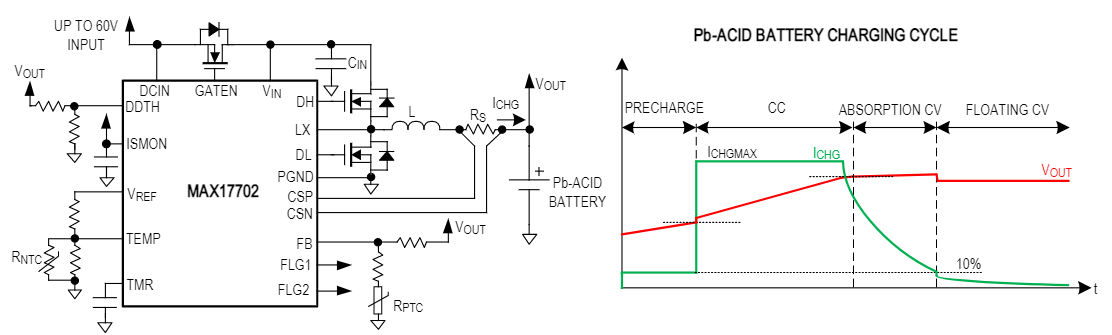

Himalaya系列稳压器IC、电源模块和充电器可实现温度更低、尺寸更小且更简单的电源解决方案。MAX17702是一款高效、高压、同步、降压型Himalaya铅酸电池充电器控制器，可在4.5V至60V的输入电压范围内工作。MAX17702在-40°C至+125°C的宽温度范围内工作，为铅酸电池提供完整的充电解决方案，恒流调节精度为±4%。输出电压可编程范围为1.25V至(VDCIN - 2.1V)，调节精度为±1%。

该器件使用外部nMOSFET提供输入电源侧短路保护，防止电池放电。

该器件在恒流(CC)、吸收恒压(CV)状态下对电池充电，并在吸收CV状态下检测到逐渐减小的电流阈值或吸收CV定时器超时后进入浮充CV状态。通过深度放电检测比较器进行深度放电电池检测和预调理。

MAX17702采用带裸露焊盘的24引脚4mm x 4mm TQFN封装。

应用

• 照明、安保摄像头和控制面板的备用电池
• 楼宇和家居自动化备用电源
• 工业电池充电和储能
• 便携式工业设备
• 电动工具
