ADI亚德诺 LTM8056 产品介绍

2026-03-09 0次

特性

完整的降压-升压型开关模式电源
宽输入电压范围：5V 至 58V
从 6V_IN 产生 12V/1.7A 输出
从 12V_IN 产生 12V/3.4A 输出
从 24V_IN 产生 12V/5.4A 输出

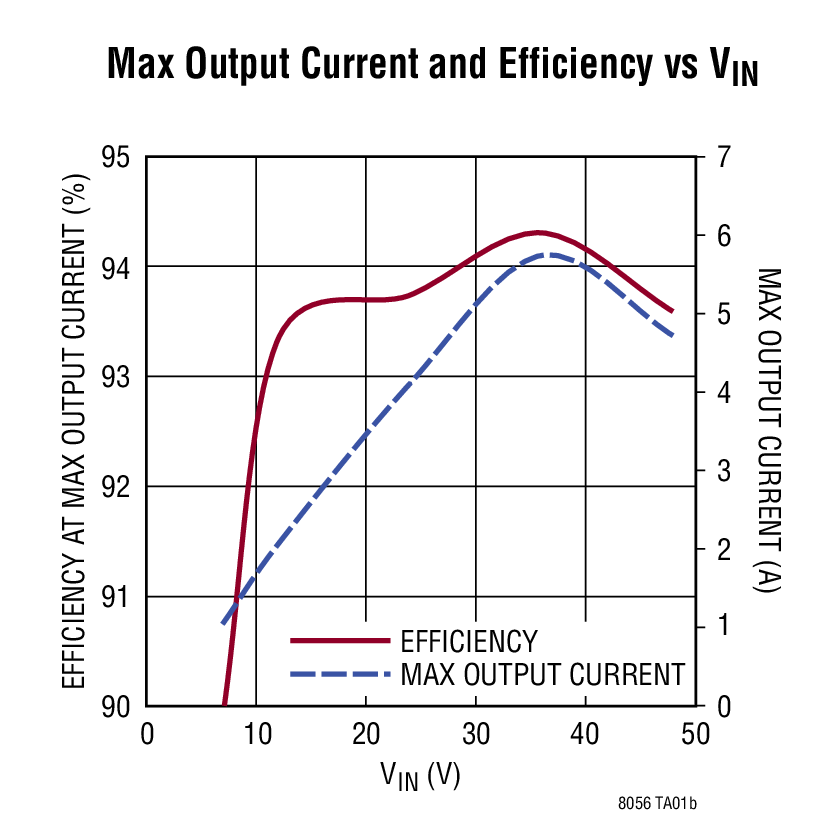

效率高达 96%
可调输入和输出平均电流限值

输入和输出电流监视器
可通过并联以增加输出电流
宽输出电压范围：1.2V 至 48V
可选的开关频率：100kHz 至 800kHz
可同步范围：200kHz 至 700kHz

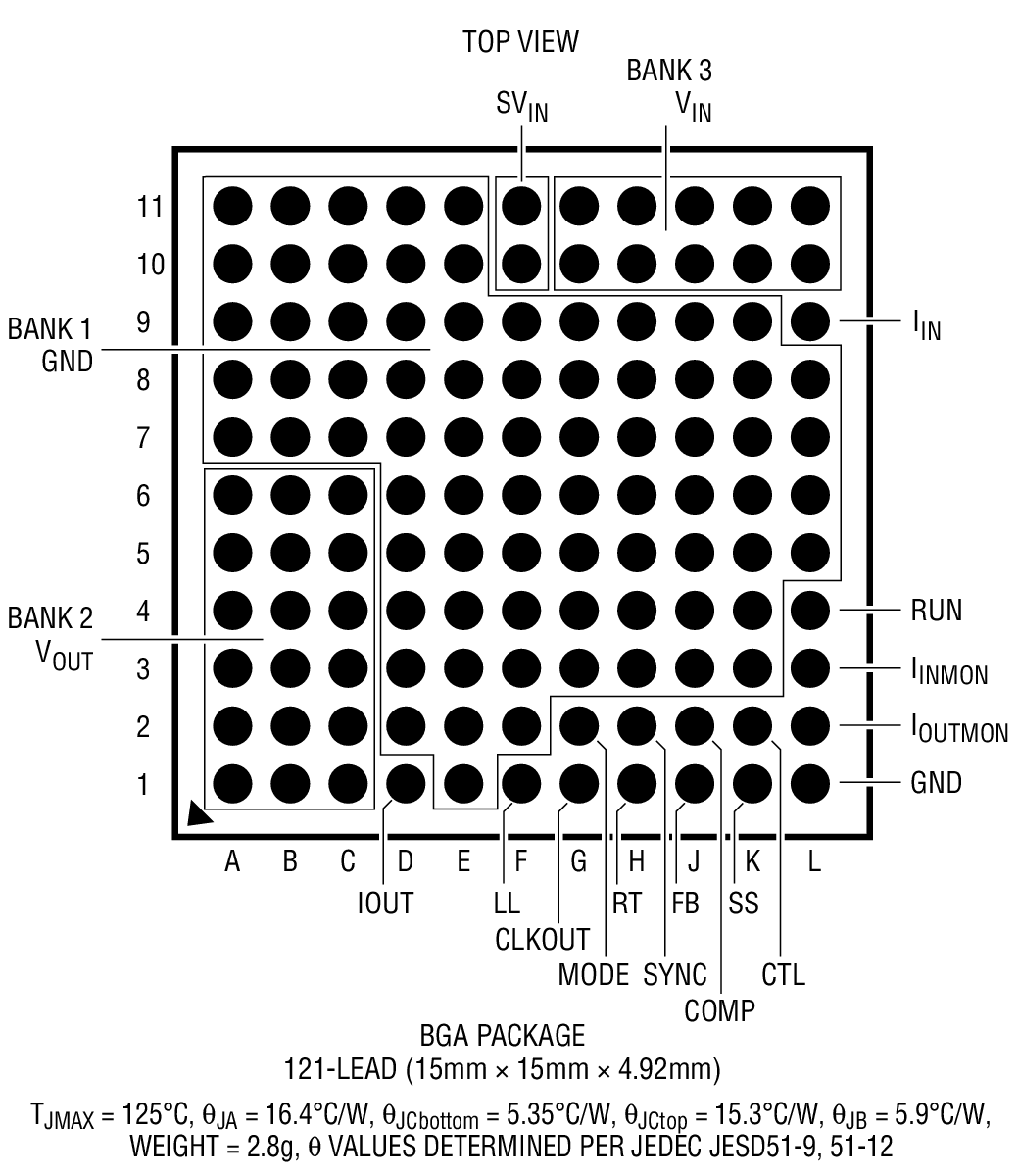

15mm x 15mm x 4.92mm BGA 封装

产品详情和应用

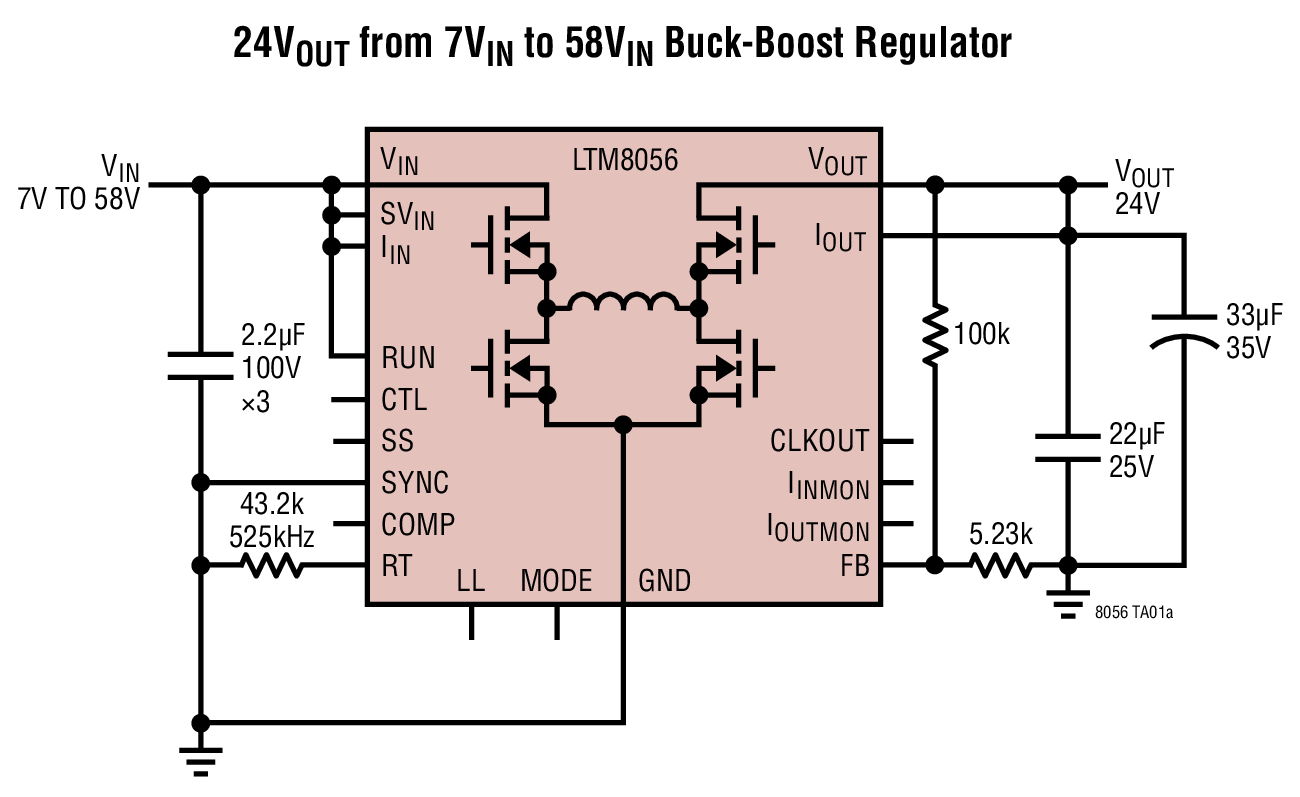

LTM^®8056 是一款 58V_IN、降压-升压型 μModule^®(微型模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。仅需采用一个用于设定开关频率的电阻器、一个负责设定输出电压的电阻分压器以及输出和输入电容器便可实现完整的设计。只需少量组件即可实现诸如输入和输出平均电流调节等其他功能。LTM8056 可在一个 5V 至 58V 的输入电压范围内运作，并能够在 1.2V 至 48V 之间调节输出电压。SYNC 输入和 CLKOUT 输出可实现简易同步。

LTM8056 采用紧凑型模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8056 采用 SnPb 或符合 RoHS 标准的端子涂层。

降压-升压选择表

LTM8054

LTM8055

LTM8056

V_IN (工作)
