特性

• 14位双向电流检测
  • ±51.2mV动态范围时，LSB为6.25µV
  • ±3.4A动态范围(R_SNS = 15mΩ)时，LSB为416.7µA
• 电流累积寄存器分辩率
  • 409.6mVh范围时，LSB为6.25µVhr
  • 27.31Ah范围时，LSB为417µAhr
• 11位电池电压检测
  • 0V至4.997V输入电压时，LSB为2.44mV
  • 3.6V输入时精度为±10mV
• 2个11位Aux输入电压测量
  • 比例输入可消除电源带来的误差
  • V_OUT驱动分压器，可降低功耗
  • ±8 LSB精度
• 低功耗：
  • 工作电流：典型值70µA，最大值100µA
  • 休眠电流：典型值1µA，最大值3µA

产品详情和应用

DS2746依旧在生产中，假如您正准备开发新产品，我们推荐ModelGauge m5 MAX17055电量计。

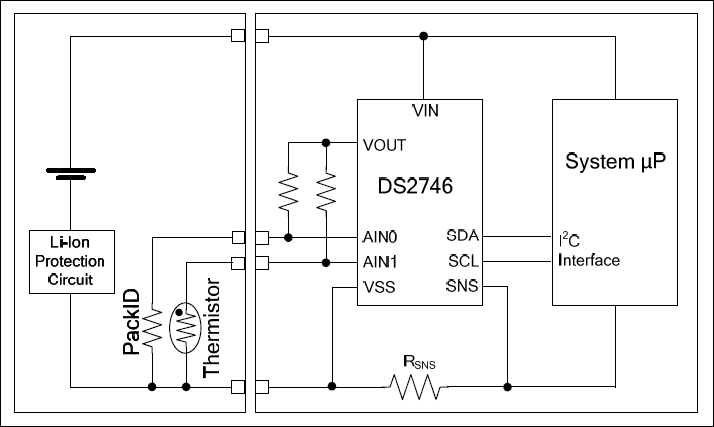

DS2746可为成本敏感应用提供系统侧电池电量监测。通过2线接口将电压、双向电流及累积电流测量数据提供给主处理机。失调偏置和失调消隐特性可以极大的提高库仑计的精度。另外，DS2746有两个辅助A/D输入，可用来采样电池包识别电阻、热敏电阻或其他电压源。转换结果是一个与电源电压成比例的小数，这可以消灭与电源有关的误差。DS2746通过V_OUT引脚使能电阻分压器，使之仅在进行测量时工作，以减小测量电路的总功耗。当系统不活动时，低功耗休眠模式可以减少电流消耗，同时保持库仑计数。纤小的3mm x 3mm TDFN封装仅占用9mm² PCB空间。

应用

• 2.5G/3G无线手机
• 数码相机与摄像机
• 手持式计算机与终端设备
• PDA/智能电话
