ADI亚德诺 LTC3559 产品介绍

2026-03-09 0次

特性

电池充电器

独立型 USB 充电器

可通过单个电阻器来设置高达 950mA 的充电电流

HPWR 输入选择 20% 或 100% 的编程充电电流

用于实现适宜温度充电的 NTC 输入

利用内部定时器来实现充电终止

失效电池检测

CHRG 指示 C/10 或超时

降压型稳压器

400mA 输出电流

2.25MHz 恒定频率操作

停机模式中的零电流

低噪声脉冲跳跃操作或节能的突发模式 (Burst Mode^®) 操作

无负载低静态电流：35uA

采用扁平、耐热增强型 16 引脚 3mm x 3mm QFN 封装

产品详情和应用

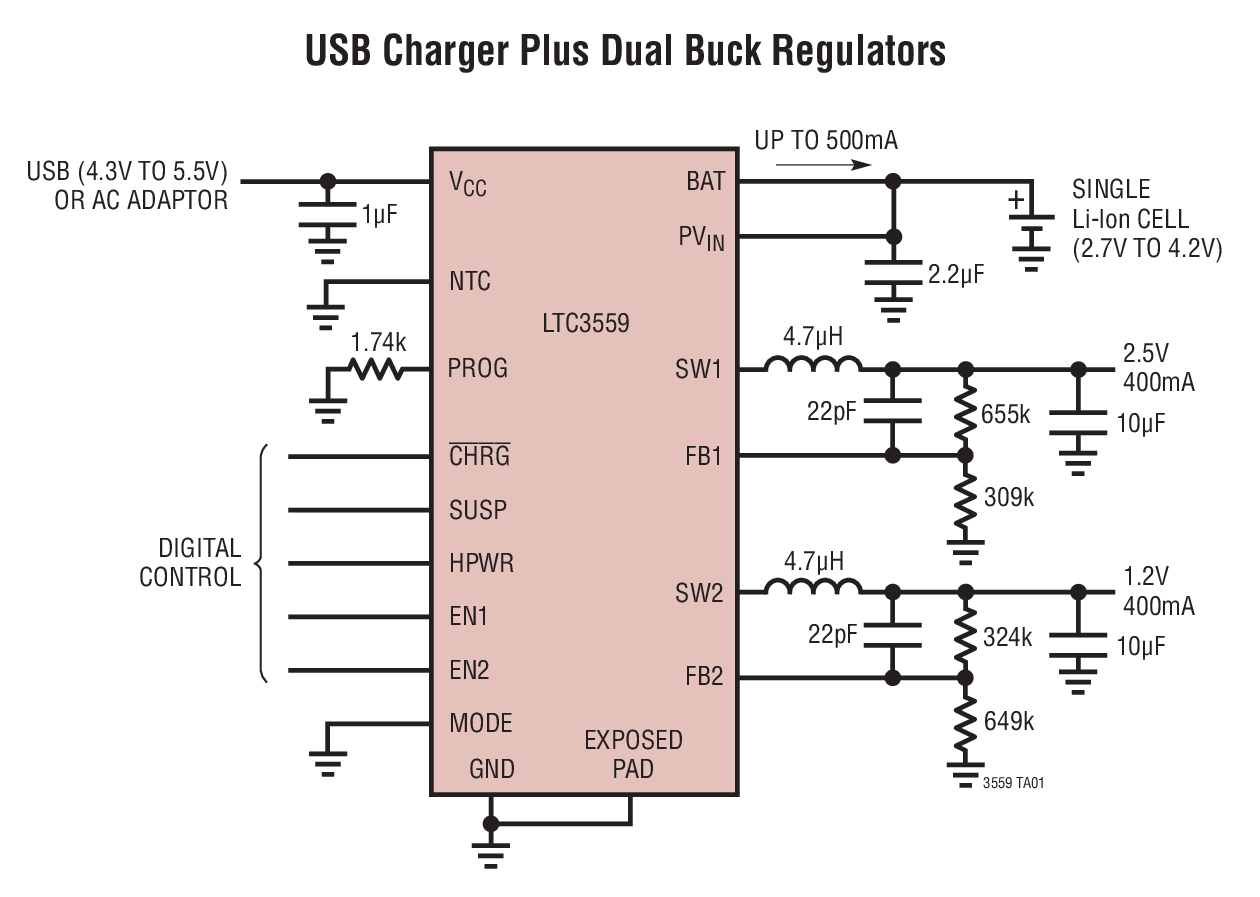

LTC3559 / LTC3559-1均为集成双通道高效降压稳压器的USB电池充电器。这些器件非常适合为需要多个供电轨的单节锂离子/聚合物手持式应用供电。

电池充电电流可通过PROG引脚和HPWR引脚编程设置，BAT引脚能够提供高达950mA的电流。电池充电器具有NTC输入，支持符合温度要求的充电操作。CHRG引脚用于在充电过程中连续监控电池状态。内部定时器负责控制充电器终止。

每个单片式同步降压稳压器能够提供高达400mA的输出电流，在整个锂离子/聚合物电池电压范围内的运行效率达到90%以上。通过MODE引脚，两个降压稳压器可配置为省电的突发工作模式或低噪声脉冲跳跃模式，提供了极大的灵活性。

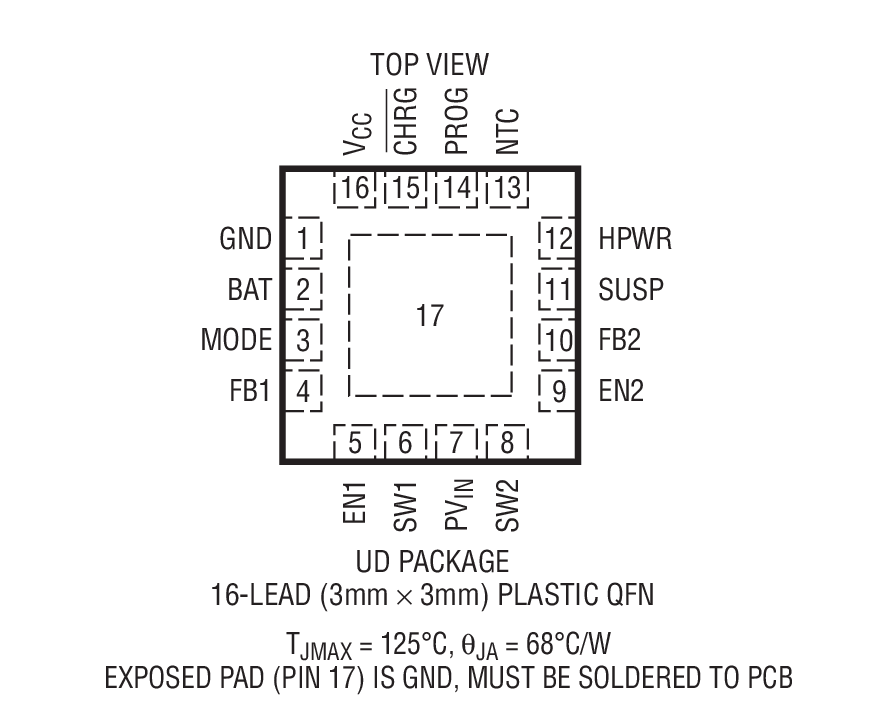

LTC3559/LTC3559-1采用纤薄的耐热增强型16引脚(3mm x 3mm) QFN封装。

应用

基于SD/闪存的MP3播放器
低功耗手持式应用
