ADI亚德诺 LTC3550-1 产品介绍

2026-03-09 0次

特性

可从交流适配器和 USB 输入给单节锂离子电池充电
输入电源的自动检测和选择
采用交流适配器输入时可编程充电电流高达 950mA
高效率 600mA 同步 DC/DC 转换器
无需外部 MOSFET、检测电阻器或隔离二极管
热调整功能可在无过热危险的情况下实现充电速率的较大化

准确度达 ±0.6% 的预设充电电压
可编程充电电流终止功能
1.5MHz 恒定频率操作 (降压型转换器)
停机模式中的 18µA USB 静态电流
独立的“电源接入”状态输出
充电状态输出
自动再充电

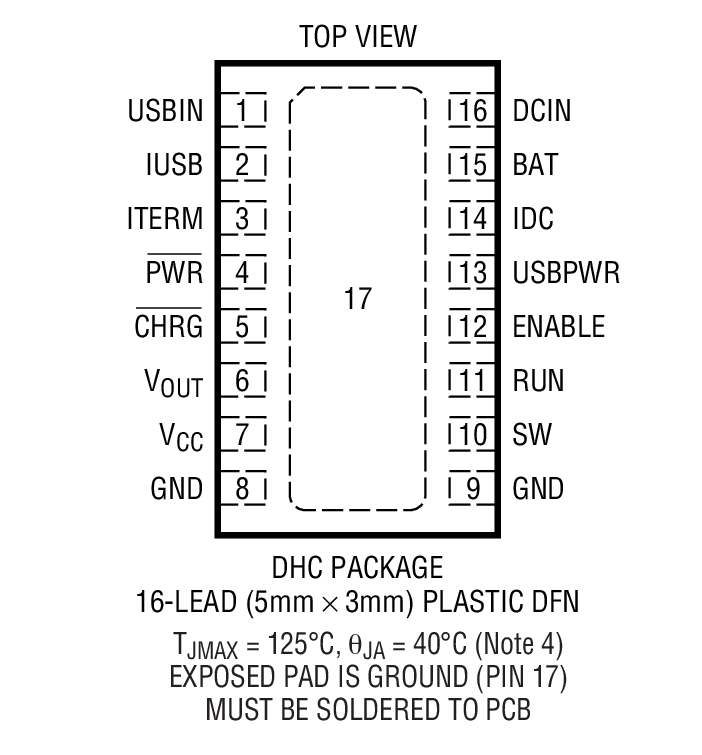

采用耐热性能增强型、扁平 (仅高 0.75mm) 16 引脚 (5mm × 3mm) DFN 封装

产品详情和应用

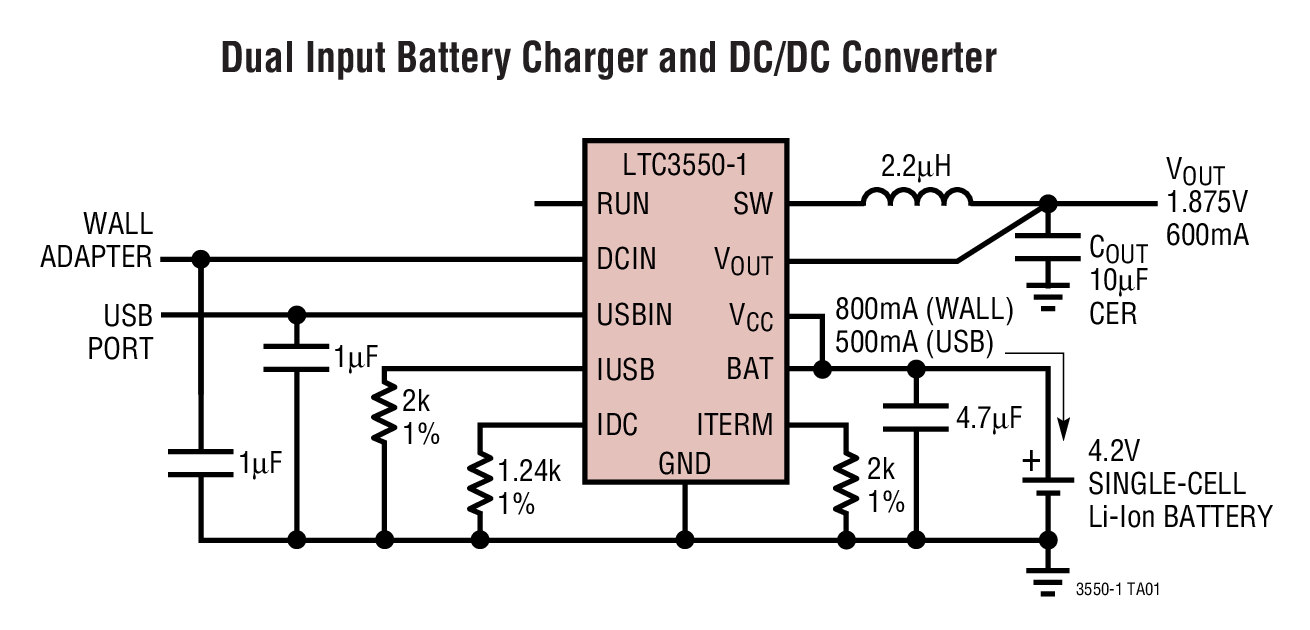

LTC3550-1 是一款具有一个 600mA 单片式同步降压型转换器的独立型线性充电器。此器件能够从交流适配器和 USB 输入对单节锂离子电池进行充电。该充电器可自动地选择合适的电源用于充电。

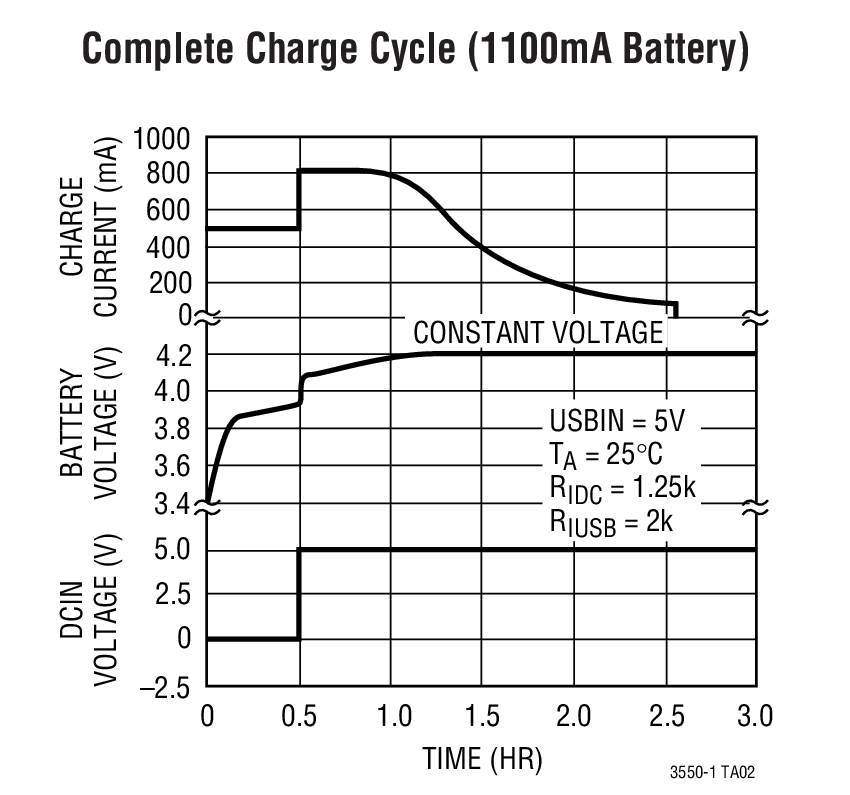

内部热反馈电路可调整电池充电电流，以在高功率工作或高环境温度条件下保持恒定的芯片温度。浮动电压固定在 4.2V，而充电电流可利用外部电阻器进行设置。当充电电流在达到最终浮动电压之后降至编程充电终止门限以下时，LTC3550-1 将终止充电周期。在两个输入端都被加电的情况下，可将 LTC3550-1 置于停机模式，从而把 DCIN 电源电流减小至 20µA、USBIN 电源电流减至 10µA、和电池漏电流减小至低于 2µA。

同步降压型转换器产生一个 1.875V 的固定输出电压。开关频率在内部设定为 1.5MHz，因而允许使用小的表面贴装型电感器和电容器。

V_OUT

LTC3550

Adjustable

LTC3550-1
