ADI亚德诺 LTC6804-2 产品介绍

2026-03-09 0次

特性

可测量多达12个串联电池的电压
可堆叠式架构能支持几百个电池
内置isoSPI^™接口：

1Mbps隔离串行通信
使用长达100米的单条双绞线
低EMI敏感性和辐射

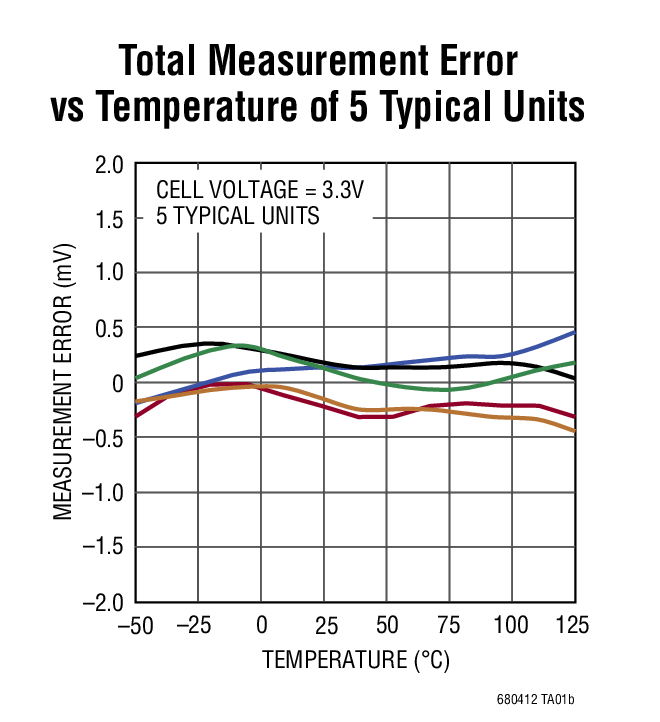

1.2mV最大总测量误差
290μs，以测量系统中的所有电池

同步电压和电流测量
集成频率可编程三阶噪声滤波器的16位Σ-Δ ADC
设计用于 ISO26262 兼容系统
具有可编程定时器的被动电池平衡
5个通用数字I/O或模拟输入：

温度或其他传感器输入
可配置为I²C或SPI主机

睡眠模式电源电流：4μA

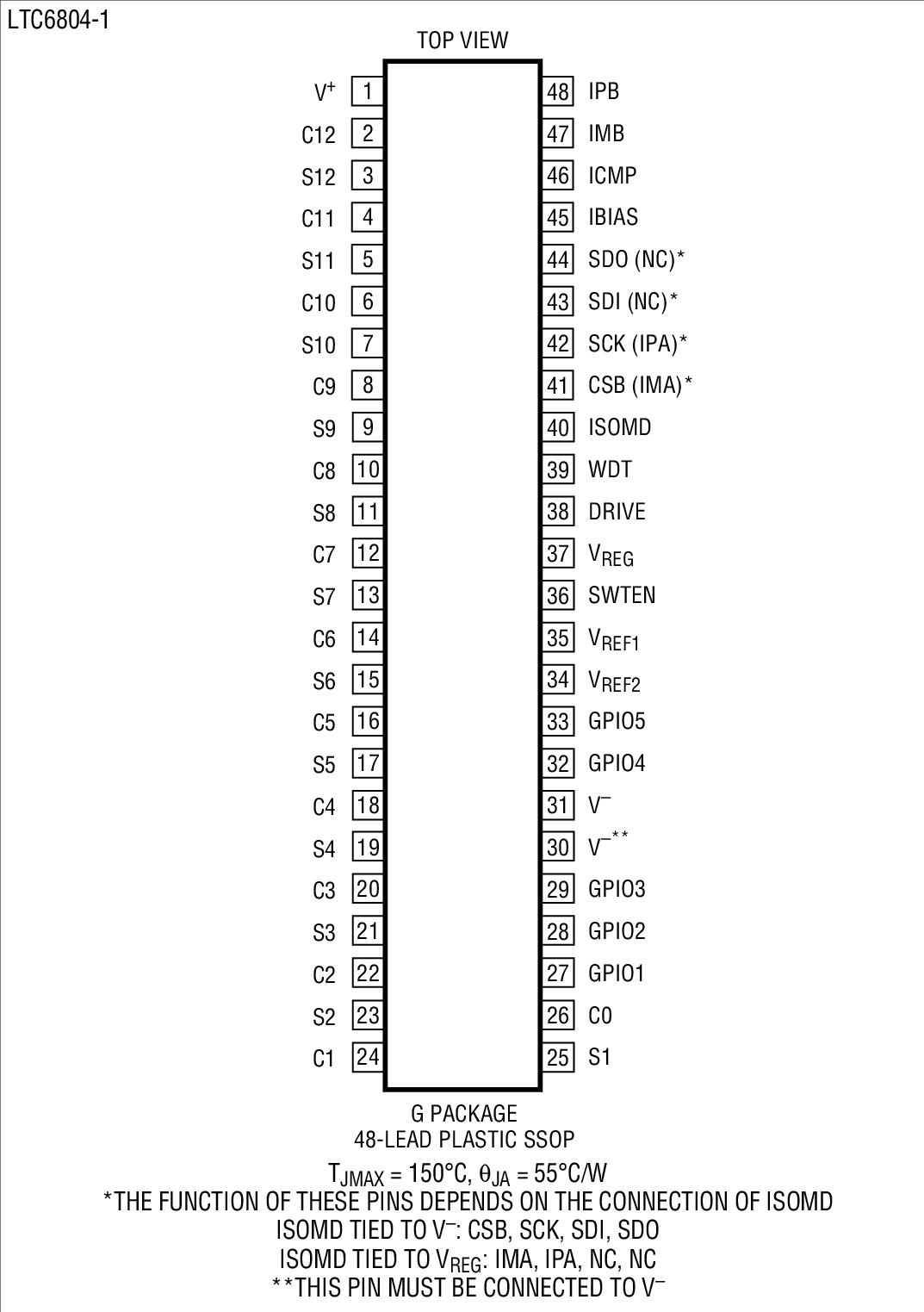

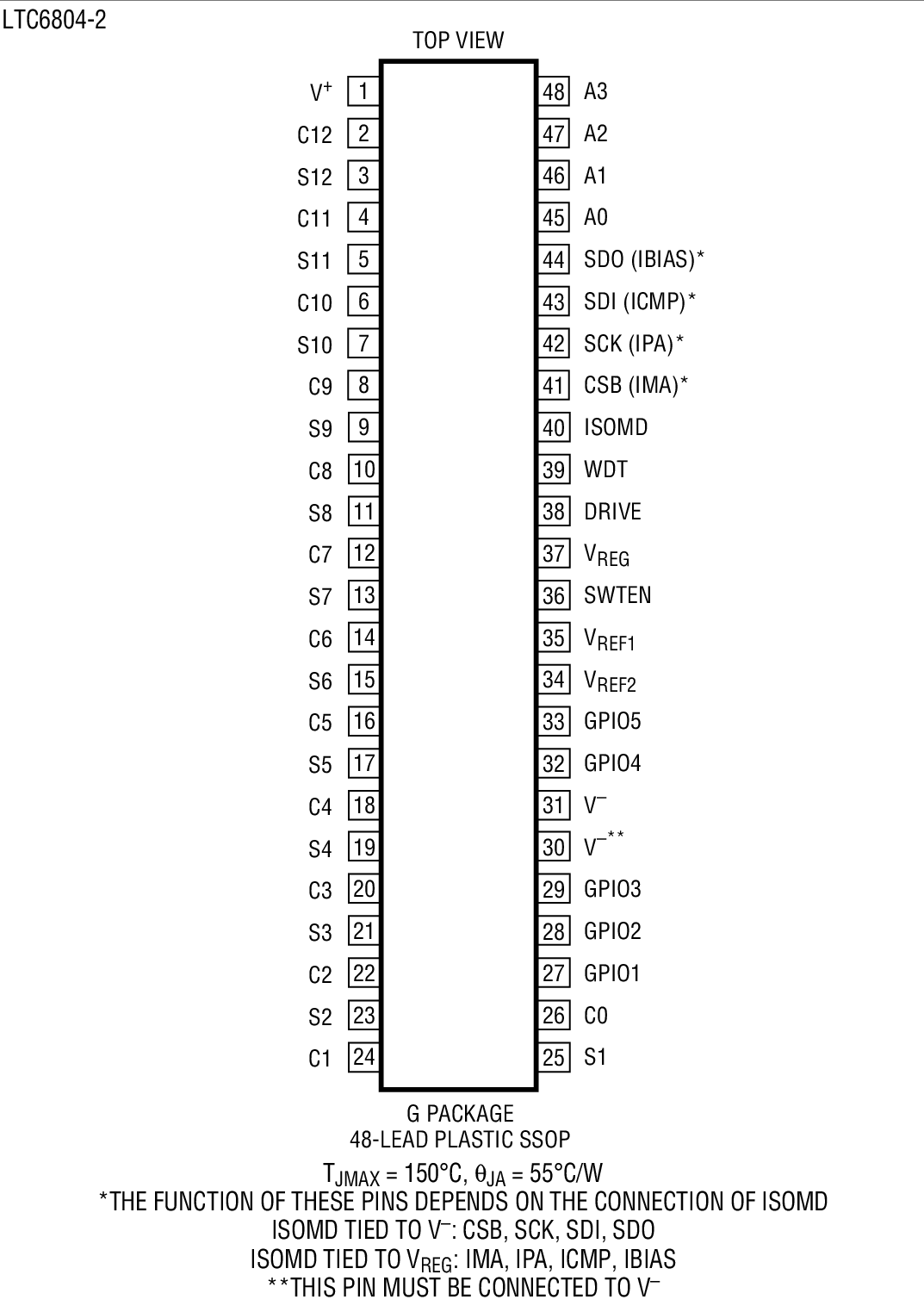

48引脚SSOP封装

产品详情和应用

LTC6804是一款第三代多单元电池堆监控器，可测量多达12个串联连接的电池单元，总测量误差小于1.2mV。LTC6804具有0 V至5 V的电池测量范围，适合大多数电池化学应用。可在290μs内捕获所有12个电池单元电压，并选择较低的数据采集速率以便降噪。

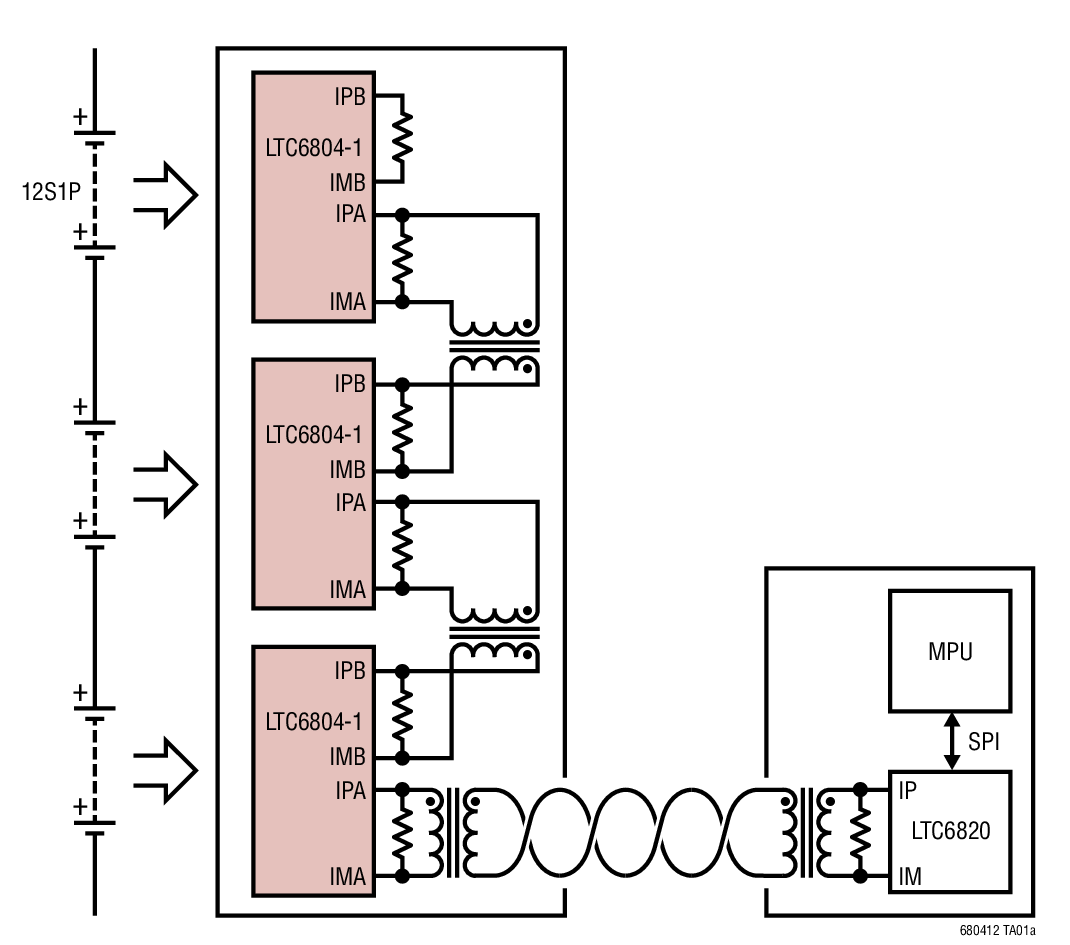

可将多个LTC6804器件串联，以便同时监测更长串的高压电池组。每个LTC6804具有一个isoSPI接口，用于进行不受RF干扰的本地高速通信。多个器件使用LTC6804-1以菊花链形式与主机处理器连接，适用于所有器件。多个器件使用LTC6804-2与主机处理器并联，且每个器件单独寻址。

其他特性包括每个电池单元的无源平衡、板载5V稳压器和5个通用I/O线路。睡眠模式下，功耗降低到4μA。电池可直接为LTC6804供电，也可采用隔离电源对其供电。

应用

电动车辆和混合动力车辆
备用电池系统
电网储能
高功率便携式设备
