特性

• 效率：95%
• 输入电源范围：+5.5V至+26V
• 2V至24V可调输出电压范围
• 100%最大占空比（低压差）
• PWM工作频率高达500kHz
• 可选同步整流器
• 16引脚QSOP封装
• 电流检测精度：
  • 2% (MAX1641)
  • 5.3% (MAX1640)

产品详情和应用

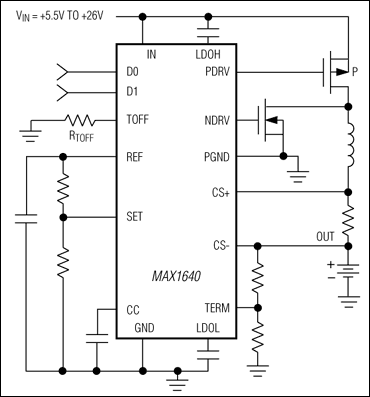

MAX1640/MAX1641 CMOS、可调输出、开关模式电流源采用+5.5V至+26V输入工作，非常适合用于微处理器控制的电池充电器。充电电流、最大输出电压和脉冲涓流充电可通过外部电阻进行编程设置。可以通过对关断时间进行编程来修改开关频率，从而抑制噪声敏感型电路中不必要的谐波。MAX1640的高侧电流检测技术支持将负载直接接地，消除了地电位误差。MAX1641采用低侧电流检测技术。

MAX1640/MAX1641降压型脉宽调制(PWM)控制器使用外部P沟道MOSFET开关和可选的外部N沟道MOSFET同步整流器以提高效率。内部低压差线性稳压器为内部基准电压源和电路以及N沟道同步整流器的栅极驱动提供电源。

MAX1640/MAX1641采用节省空间的16引脚窄体QSOP封装。

应用

• 备用电池充电器
• 电池供电应用
• 手机
• 无线电话
• 手持终端
• 膝上型电脑、笔记本电脑和掌上型电脑
• PCS电话
• 便携式消费电子产品
