ADI亚德诺 ADP5092 产品介绍
2026-03-09
0次
特性
- 升压调节器集成最大功率点跟踪(MPPT)功能，动态检测或无检测两种模式
- 迟滞模式可实现较佳超轻负载效率
- SYS引脚的工作静态电流(VIN > VCBP ≥ VMINOP)：510 nA
- SYS引脚的休眠静态电流(VCBP < VMINOP)：390 nA
- 输入电压工作范围：0.08 V至3.3 V
- 通过电荷泵实现380 mV（典型值）快速冷启动
- 基于输入开路电压(OCV)的MINOP引脚可编程关断点
- 1.5V至3.6V范围内的150mA调节输出电压
- 电池端子充电阈值（2.2 V至5.2 V）支持对储能元件进行充电
- 可选BACK_UP电源路径管理
- 射频(RF)传输有利于通过微控制器单元(MCU)通信临时关断开关
产品详情和应用
The ADP5091/ADP5092是一款智能集成式能量采集纳米电源管理解决方案，可转换来自PV电池或热电发生器(TEG)的直流电源。该器件可对储能元件（如可充电锂离子电池、薄膜电池、超级电容和传统电容）进行充电，并对小型电子设备和无电池系统上电。
ADP5091/ADP5092提供有限采集能量（从16 μW到600 mW范围）的高效转换，工作损耗为亚μW级别。 利用内部冷启动电路，调节器可在低至380 mV的输入电压下启动。 冷启动后，调节器便可在80 mV至3.3 V的输入电压范围内正常工作。额外的150mA调节输出可通过外部电阻分压器或VID引脚编程。
通过检测输入电压，控制环路可将输入电压纹波限定在固定范围内，从而保持稳定的DC-DC升压转换。 在OCV动态检测模式和非检测模式下，输入电压的编程调节点允许较大限度地提取采集器的能量。 可编程较低工作阈值(MINOP)可在低光照条件下实现升压关断。 LLD作为用于微处理器的低光照指示器，是指MIONP比较器输出。 此外，DIS_SW引脚还能暂时关断升压调节器，并且对RF传输友好。
ADP5091/ADP5092的充电控制功能保护可充电储能器，实现方法是通过可编程充电端接电压和关断放电电压监控电池电压。 此外，具备可编程迟滞功能的可编程PGOOD标志监控SYS电压。
可选原电池可通过集成式电源路径管理控制模块连接和管理，该模块通过编程进行能量采集器、可重复充电电池和原电池的电源开关。

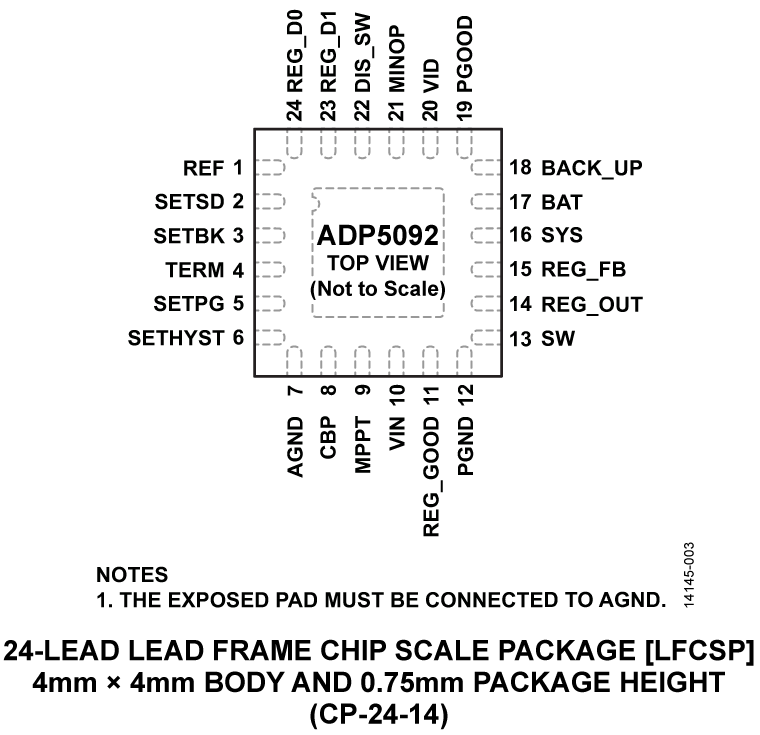

ADP5091/ADP5092采用24引脚LFCSP封装，额定结温范围为-40℃至+125℃。
应用
- 光伏(PV)电池能量采集
- TEG能量采集
- 工业监控 /li>
- 自供电式无线传感器设备
- 具有能量采集功能的便携式和可穿戴式设备
