特性

• 电池健康 + 可编程安全/保护
  • 过压（温度相关）
  • 过充电电流
  • 过温/欠温
  • 电池内部自放电检测（仅限MAX17300/10）
  • 充电故障期间理想二极管放电
  • 充电规范(JEITA)
  • 零伏充电选项
  • 欠压 + SmartEmpty
  • 过度放电/短路
• 用于独立工作的非易失性存储器
  • 历史记录、用户数据（122字节）
• 低静态电流
  • 启用FET：24µA有源、18µA休眠
  • 禁用FET：5µA Ship、0.5µA/0.02µA DeepShip
• 并行电池管理（仅限MAX17300/10）
• 按钮唤醒——消除系统功耗直至按下按钮
• ModelGauge m5 EZ算法
  • 百分比、容量、剩余电量使用时间/充满电量所需时间、老化
  • Cycle+™老化预测
• 动态功耗——估算电源能力
• 精密测量，无需校准
  • 电流、电压、功率、时间、周期
  • 裸片温度/热敏电阻

产品详情和应用

MAX17300–MAX17303/MAX17310–MAX17313是24µA IQ独立电池包端电量计IC，带有保护装置，支持SHA-256身份验证（可选），适用于单电芯锂离子/聚合物电池。

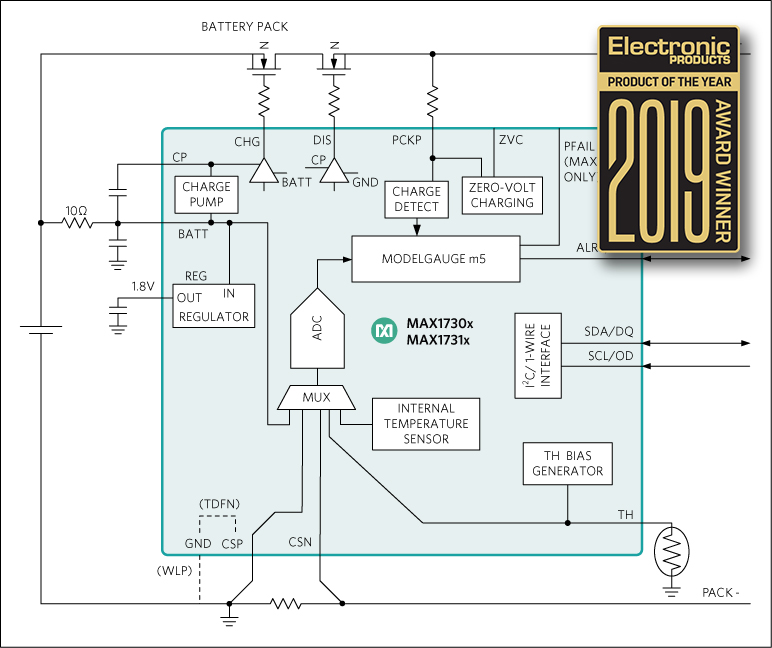

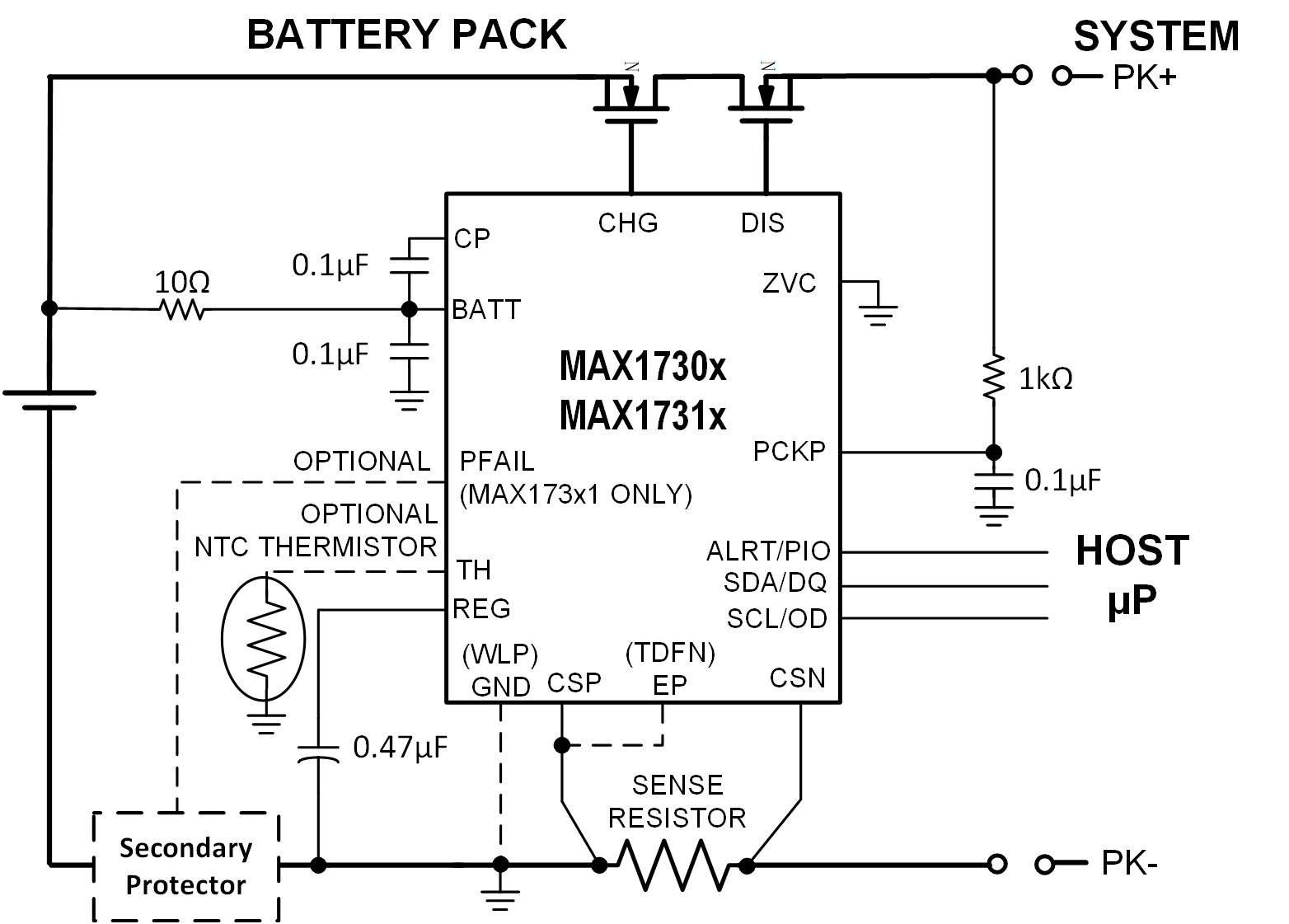

该IC能够监测电池的电压、电流、温度和状态，配合外部高边N-FET，可实现过压/欠压、过流、短路、过温/欠温和过充保护。它还能提供充电控制策略，确保锂离子/聚合物电池在安全条件下运行，从而延长电池使用寿命。

为防止电池包克隆，该IC集成了采用160位密钥的SHA-256认证。每个IC都包含唯一的64位ID。

该电量计采用ModelGauge m5算法，既有库仑计数器的短期精度和线性度，也有基于电压的电量计的长期稳定性，提供业界出色的电量计精度。

IC会对电池老化情况、温度和放电速率进行自动补偿，在各种工作条件下能准确提供电池的充电状态(SOC)（以毫安时mAh或百分比%显示）。

动态功率功能提供瞬时最大电池输出功率，可以在不违反最小系统输入电压的情况下输送给系统。

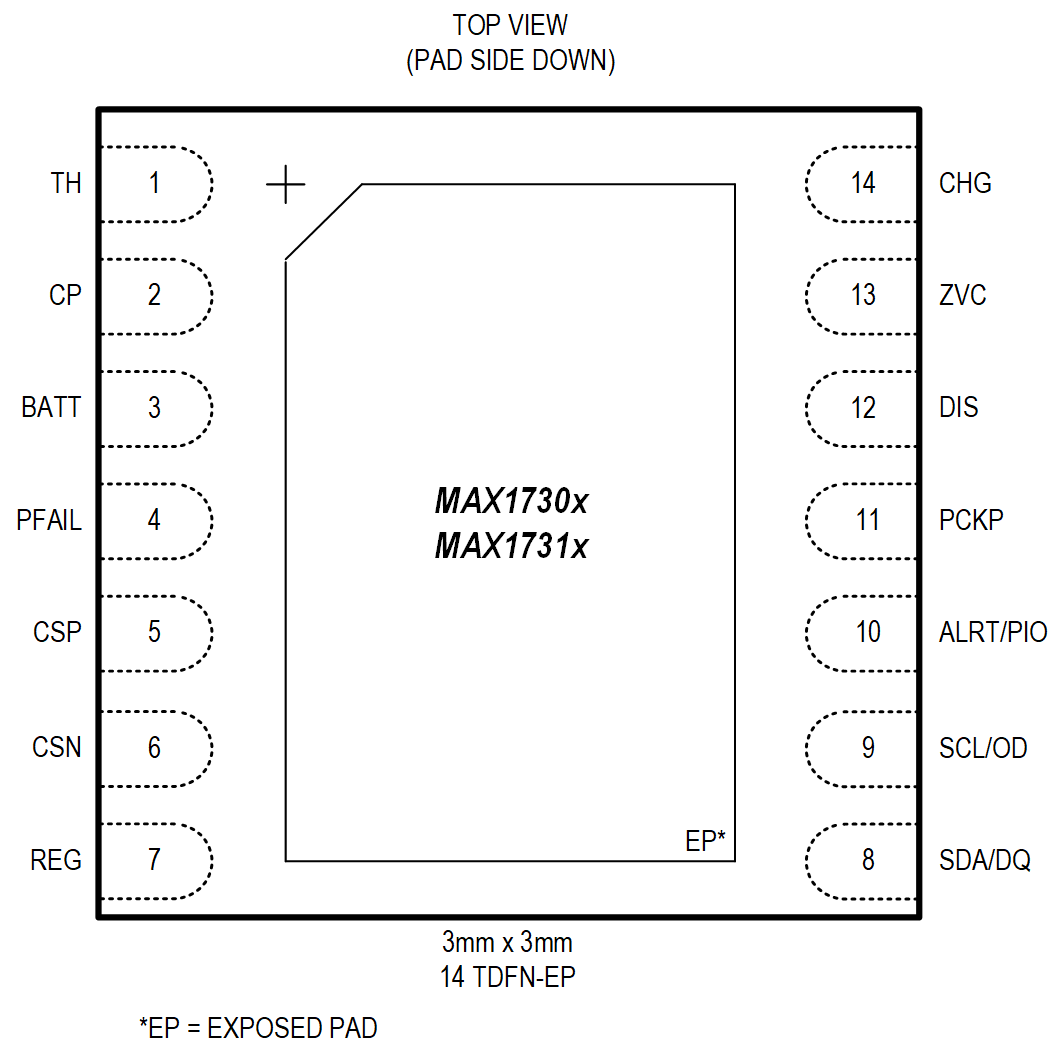

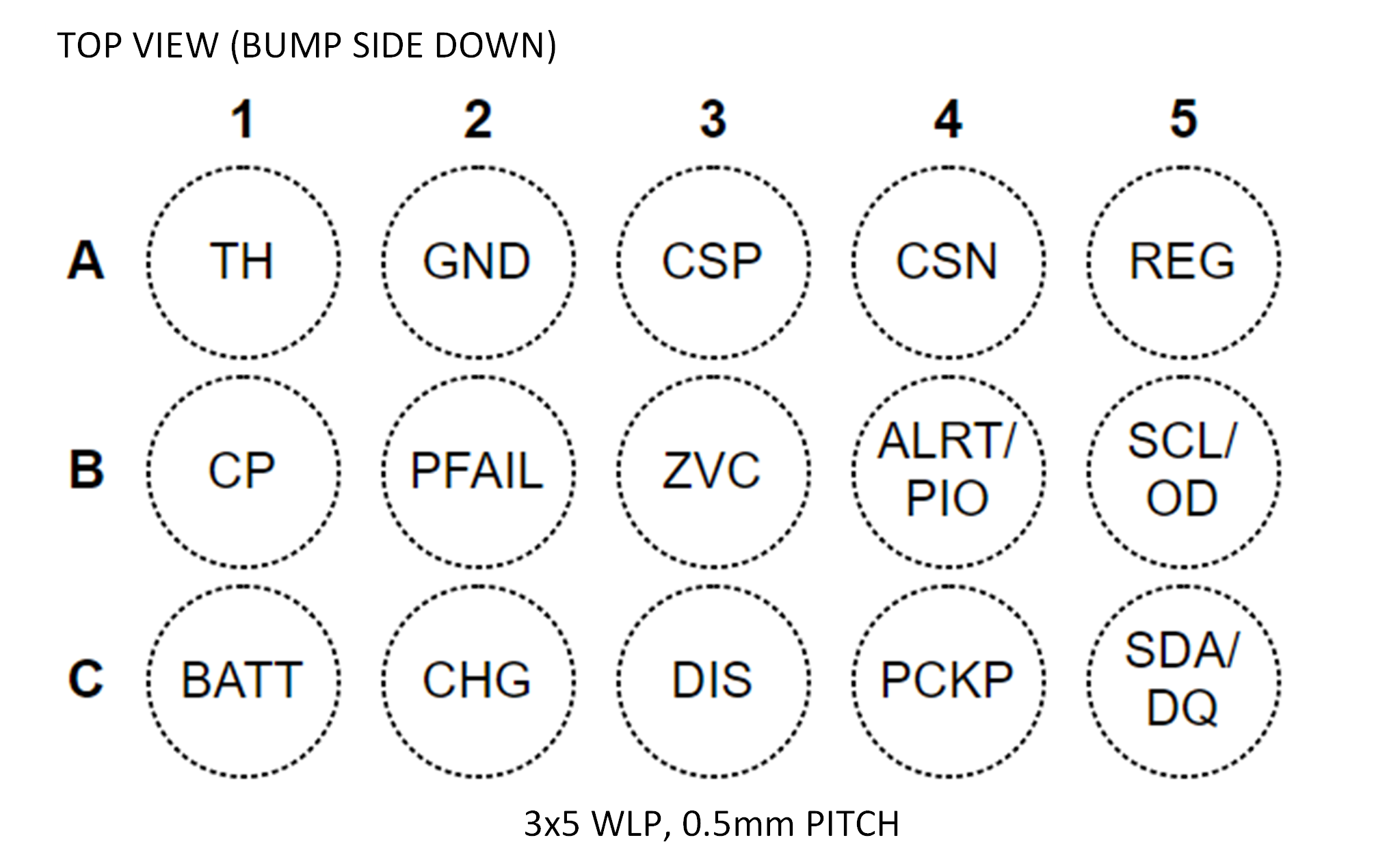

Maxim单线或双线 I²C 接口提供对数据和控制寄存器的访问。该IC提供两种封装：无铅3mm x 3mm、14引脚TDFN封装和1.7mm x 2.5mm、15引脚、0.5mm间距WLP封装。

应用

• 智能手机、平板电脑和二合一笔记本电脑
• 智能手表和可穿戴设备
• 医疗设备，健康和健身监测器
• 数码相机、数码摄像机和运动型摄像机
• 手持式计算机和终端
• 手持式无线电
• 家居和楼宇自动化、传感器
• 智能电池
