ADI亚德诺 ADBMS6816 产品介绍
2026-03-09
0次
特性
- 最多可测量 6 个串联电池单元
- 最大寿命总测量误差：1.5 mV
- 可堆叠架构支持数百个单元
- 内置式 isoSPI 接口
- 2 Mbps 隔离式串行通信
- 使用一根双绞线，最长 20 米
- 低 EMI 易感性和辐射
- 双向断线保护
- 电容器或变压器耦合
- 可热插拔，无需外部保护
- 专为高可靠性系统而设计
- 包括冗余单元测量
- 运行模式的诊断范围
- 只需 304 μ秒即可测量系统中的所有单元
- 具有可编程噪声滤波器的 16 位 ADC
- 无源单元平衡，每通道高达 300 mA，具有可编程 PWM
- 7 个 GPIOx 端口或模拟输入
- 温度或其他传感器输入
- 可配置为 I2C 或 SPI 主器件
- 可容纳 ±5 V 母线电压
- 休眠模式电源电流：5.5 μA
- 具有裸焊盘的 48 引脚 LQFP 封装
- AEC-Q100 适用于汽车应用
产品详情和应用
ADBMS6816是一款多单元电池堆监控器，可测量多达六个串联连接的电池单元，总测量误差(TME)小于1.5 mV。ADBMS6816具有0 V至5 V的电池测量范围，适合大多数电池化学应用。可在304 μs内完成所有六个电池电压测量，并可以选择较低的数据采集速率以实现高降噪抑制。
可将多个ADBMS6816器件串联，以便同时监测更长串的高压电池组。每个ADBMS6816都有一个isoSPI™接口，用于进行不受RF干扰的远距离高速通信。

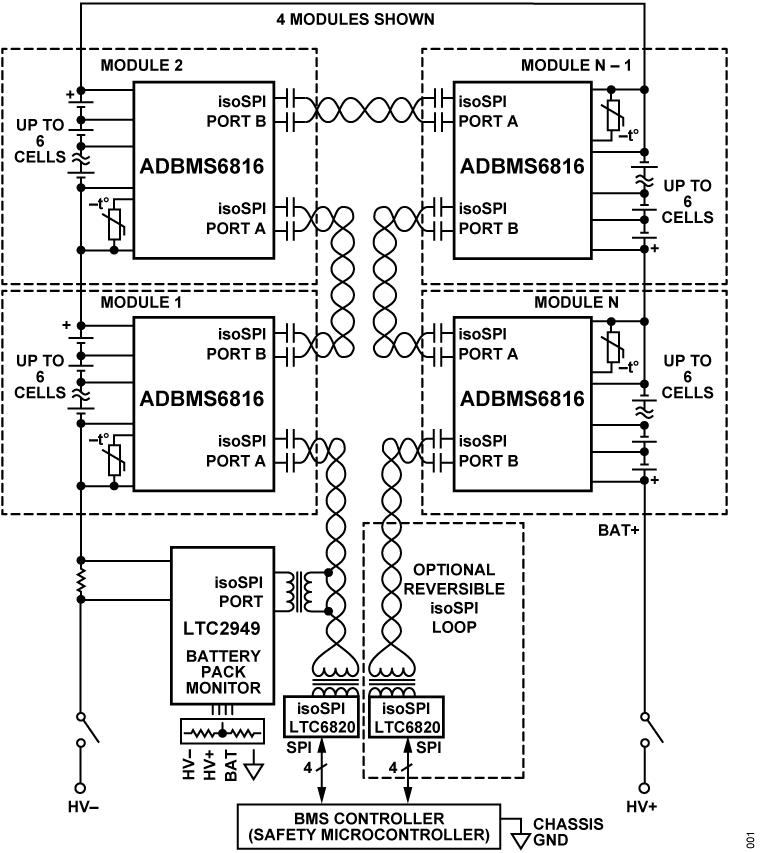

多个器件以菊花链形式连接，通过最顶端或底端的器件连接到主处理器。该菊花链可双向操作，即使通信路径出错，也能确保通信完整性。
电池堆可直接为ADBMS6816供电，也可采用隔离电源对其供电。ADBMS6816包括针对每个电池的被动均衡，可对每个单元进行单独的脉宽调制(PWM)占空比控制。其他特性包括一个板载5 V稳压器、七个通用的输入/输出(GPIO)线路和一种电流消耗可降低至5.5 μA的休眠模式。
应用
- 电动和混合动力汽车
- 备用电池系统
- 电网储能
- 高功率便携式设备
