ADI亚德诺_MAX77720_产品介绍

ADI亚德诺 MAX77720 产品介绍

2026-03-09 0次

特性

输入电压范围：2.5V至5.5V
可编程输出电压范围（高达+20V和低至-24V）
灵活且可配置
- I²C 接口
- 提供工厂OTP设置
- 供电轨之间的可编程开启和关断延迟
1.2V至3.6V VIO兼容
用于升压的 True Shutdown™

用于升压的可编程峰值限流值（高达1A，低至0.5A）
热关断保护
故障状态标志
针对外部传感器故障情况的错误引脚
软启动期间的受控浪涌电流
工作温度范围：–40°C至+125°C
小尺寸

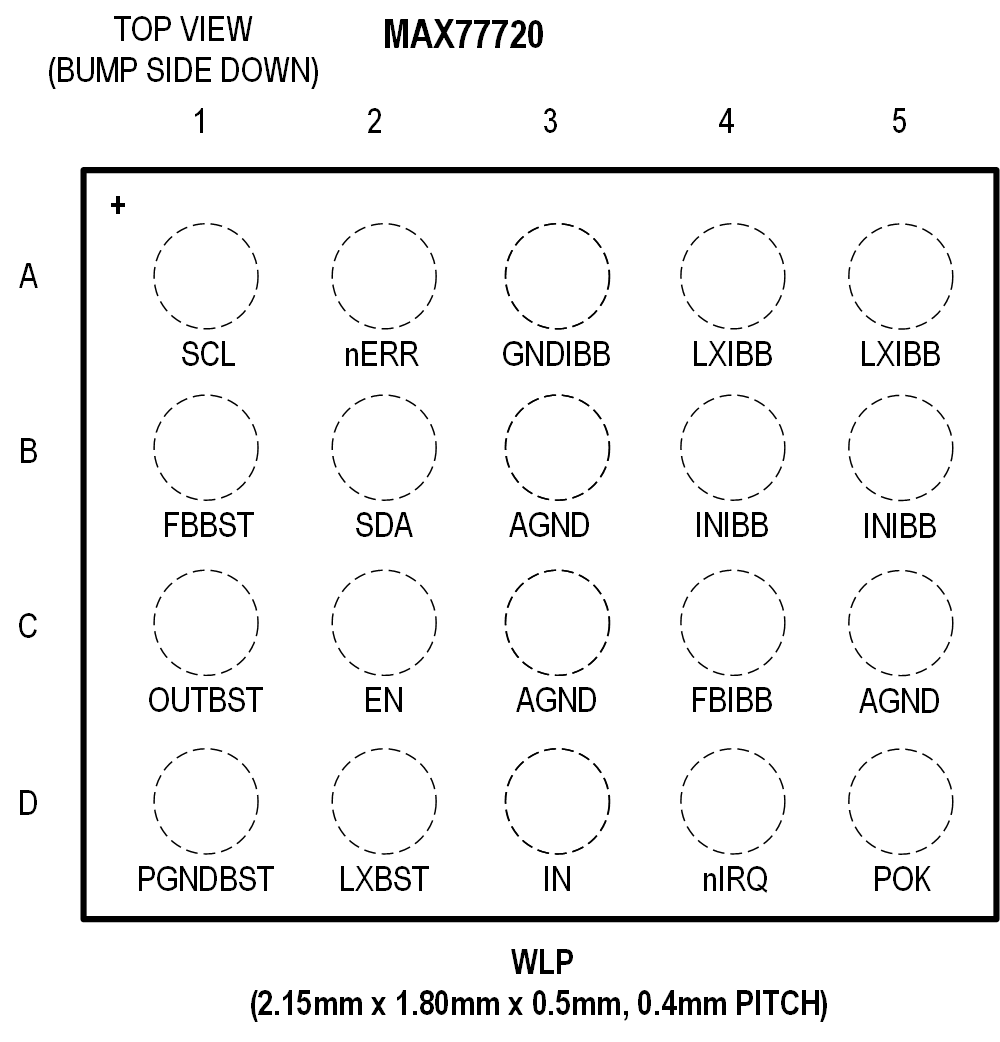

- 3.86mm² 晶圆级封装(WLP)
- 20引脚、0.4mm间距、5 x 4阵列封装

产品详情和应用

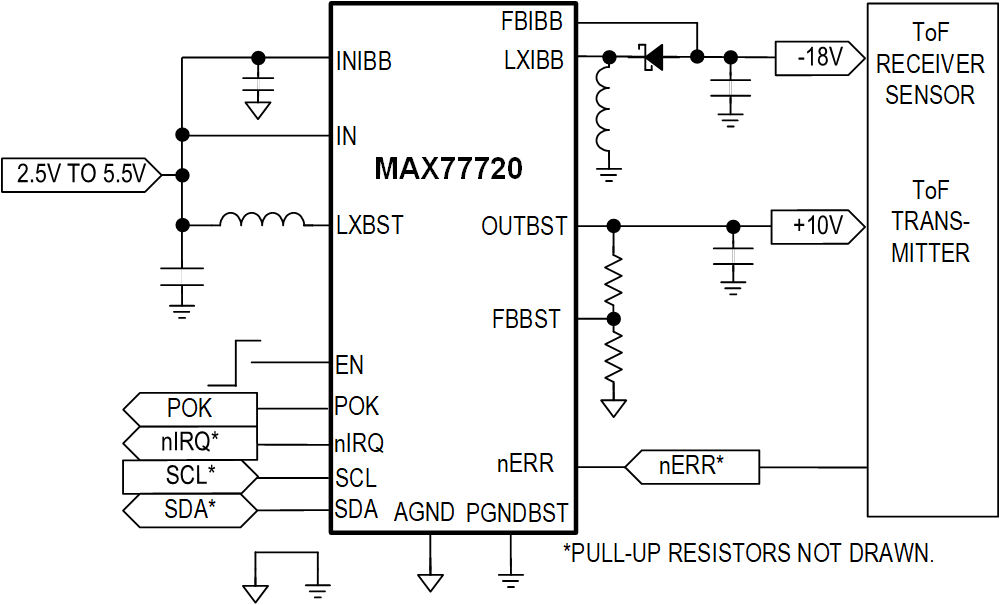

MAX77720双输出DC-DC转换器产生两个独立调节的正电源电压和负电源电压。正输出可在输出端提供高达4W功率，而负输出可提供高达4.8W的功率。MAX77720非常适合为智能物联网(IoT)设备中的飞行时间(ToF)成像传感器和OLED显示器供电。

MAX77720可产生低至-24V的可调负输出和高达+20V的正输出电压。负输出以1.5MHz的固定频率工作，而正输出以1MHz的固定频率工作，从而轻松滤除敏感应用中的噪声并减小外部元件尺寸。

当连接到外部器件的输出引脚时，nERR引脚用于禁用稳压器以发出外部错误信号。该错误可通过I²C从主机处理器清除，以重新使能稳压器。在错误状态下，可以选择使能或禁用有源放电（例如，将稳压器输出设置为高阻态悬空）。

双向I²C串行接口可用于配置和检查器件的状态。该器件提供大量工厂可编程选项，支持针对许多应用进行定制，从而加快上市速度。

应用

ToF传感器
OLED显示器
双极性放大器
