特性

• 可实现锂电池、镍氢 (NiMH) 和镍镉 (NiCd) 电池的简单充电
• 非常高的效率：达 97%
• 精准的 0.5% 充电电压准确度
• 预设电池电压：12.3V、12.6V、16.4V 和 16.8V
• 5% 的充电电流准确度
• 充电电流由电阻器或 DAC 进行设置
• 0.5V 压差电压，占空比 > 99.5%
• AC 适配器电流限制可实现充电速率的较大化
• 具有负责指示锂离子电池充电完成的标记
• 适配器被拿掉时将自动停机
• 闲置时电池电流消耗仅为 10μA
• 可同步至高达 280kHz



产品详情和应用

LT^®1505 PWM 电池充电器控制器采用恒定电流或恒定电压控制对包括锂离子 (Li-Ion)、镍氢 (NiMH) 和镍镉 (NiCd) 等多种电池化学组成进行快速充电。最大电流可利用电阻器或一个 DAC 容易地设置。恒定电压输出可针对 3 节或 4 节串联锂离子电池进行选择，具有 0.5% 的准确度。

该器件提供了第三个控制环路，用以限制充电期间从 AC 适配器吸收的电流。这使得设备运作和快速电池充电能够同时进行，而不会造成 AC 适配器过载。

LT1505 能对 2.5V 至 20V 的电池进行充电，压差电压低至 0.5V。同步 N 沟道 FET以 200kHz 频率执行开关操作，因而可提供高效率并允许使用小尺寸电感器。不需要布设一个与电池相串联的二极管，这是因为当拔去墙上适配器插头时，充电器将自动地进入一种电流消耗为 10μA 的睡眠模式。当电流下降至编程值的 20% 时，一个逻辑输出将发出 “锂离子电池满充电” 的指示信号。

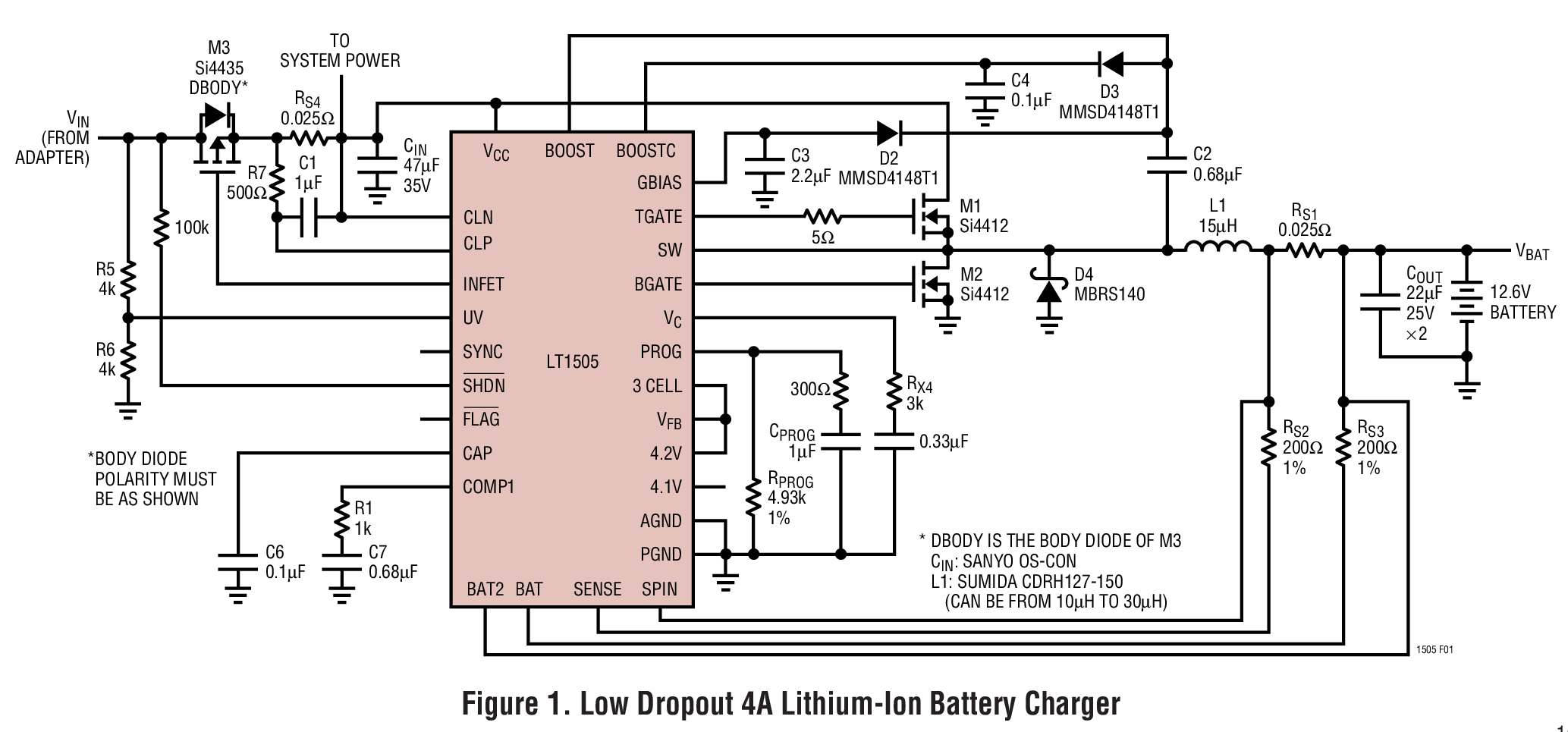

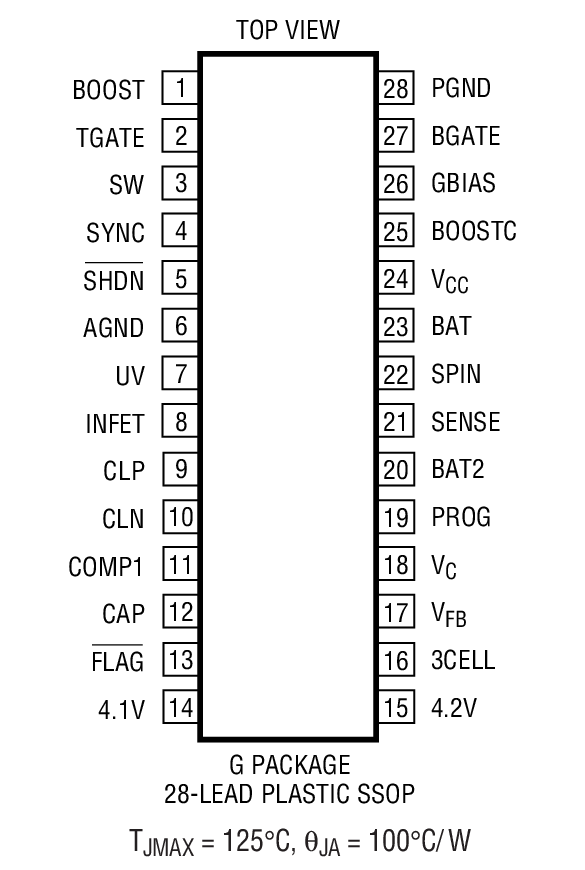

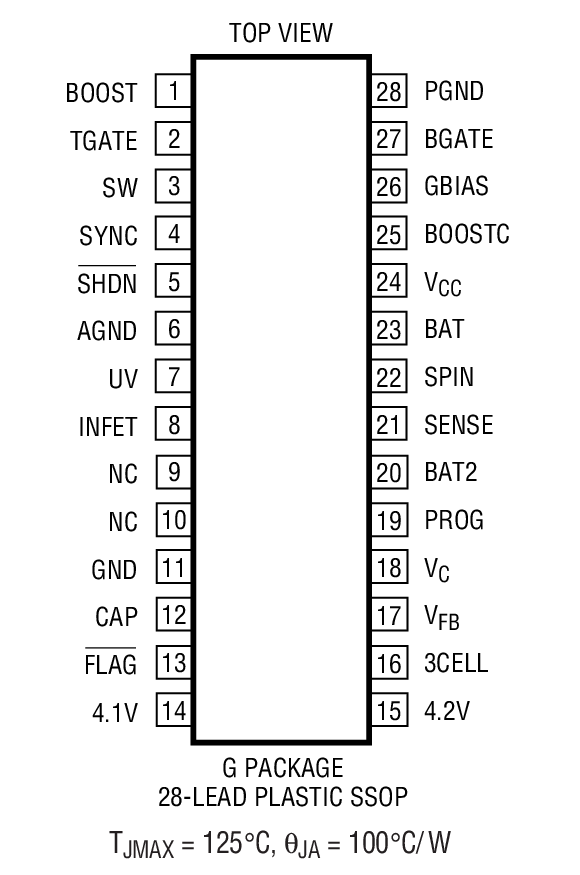

LT1505 采用 28 引脚 SSOP 封装。

• 笔记本电脑
• 便携式仪器
• 用于锂离子、NiMH、NiCd 和铅酸可再充电电池的充电器
