特性

• 高度集成，将电源管理部分面积降至最小
  • 集成电池至系统开关电阻的MOSFET的导通电阻13mΩ (典型值)
  • 通过限流来达到热保护
  • 带升压和反向降压的DC-DC转换器
  • 高效
    • 升压模式下，输出电流为1A、电池电压为7.4V时：92%
    • 反向降压模式下，输出为500mA时：94%
  • 用于USB D+/D-数据线的内部USB开关
• 易于使用的Li+电池充电
  • 利用传统5V USB适配器为2s锂离子电池充电
    • 使用3A Type-C适配器时输入功率为15W
    • 使用DCP适配器时输入功率为7.5W
    • DCP适配器提供1A系统/充电电流
    • 3A Type-C适配器提供2A系统/充电电流
  • 符合USB Type-C技术规范第1.1版
  • UFP/DRP运行
  • V_CONN和超高速多路复用器逻辑控制
  • 非标准DCP检测
  • 兼容USB电池充电规范第1.2版
• 自动输入限流(AICL)电源管理
• 支持弱电池/耗尽电池检测
  • 智能电源选择
  • 热敏电阻监测
• 多种保护功能
  • 28V集成过压保护
  • JEITA充电保护
  • USB适配器引脚±15kV ESD保护

产品详情和应用

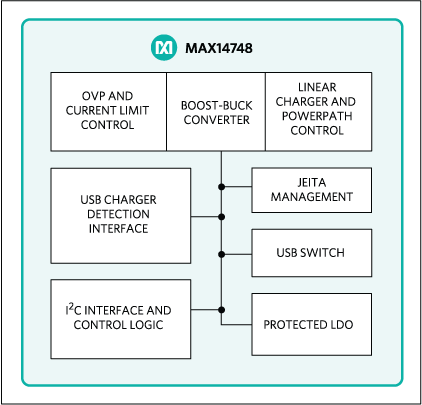

MAX14748 USB电池充电器集成充电器检测器、升/降压转换器和带有智能电源选择器的Li+电池充电器，，为2s Li+电池组提供快速、安全的充电。

MAX14748支持符合USB Type-C 1.1标准的UFP/DRP设备，同时也能够检测传统符合USB电池充电规范第1.2版(BC1.2)的充电器以及其他非标准充电器。可编程自动输入限流(AICL)特性确保从充电适配器获取最大安全电流。

Li+充电器包括自动智能电源选择器(Smart Power Selector^™)，可同时对电池充电和对系统负载供电。如果充电适配器的功率不足，智能电源选择器功能将补充系统功率。Li+充电器具有JEITA热检测和充电器电压/电流降低或充电器禁止功能。

MAX14748采用54焊球、0.4mm焊球间距、3.97mm x 2.77mm x 0.64mm晶圆级封装(WLP)，工作在-40°C至+85°C扩展级温度范围。

应用

• 数字成像(DSC、DVC)
• 手持式条形码扫码器
• 无线扬声器
