特性

• 减少外部元件，降低总体成本
  • 集成电流检测电路、MOSFET调整管和热调节电路
  • 无需反向隔离二极管
• 保证安全、高精度电池充电
  • 独特的管芯温度(+115°C)调节，在保持最大充电电流的同时不会损坏IC
  • 4.25V至28V输入电压范围，具有高于 +7V 的输入过压保护，避免不合格或故障适配器损坏器件
  • 软启动限制浪涌电流
• 高度集成减小设计尺寸
  • 可编程快充电流：最大值为1ARMS
  • 充电电流监测，用于电量计算(ISET)
  • 输入电源检测输出(/POK)和充电使能输入(/EN)
  • 电源自动选择输出(ABO)
• 降低功耗
  • 低压差(300mV @ 500mA)

产品详情和应用

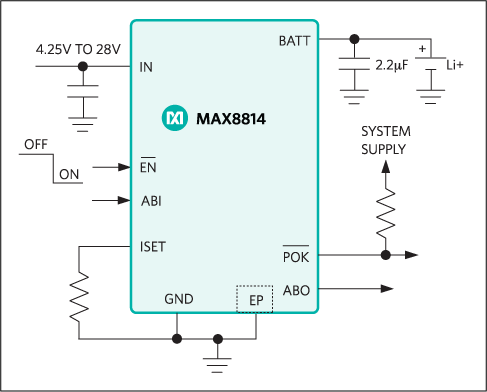

MAX8814是一款单芯片恒流、恒压(CCCV)、具有热调节的智能线性充电器，用于单节锂离子(Li+)电池充电。

MAX8814控制从预充到恒流快充，再到最终的恒压充电过程。IC具有高度灵活性，可通过外部电阻调节快充电流。器件也具有升压辅助电路，以区别输入电源和电池连接，为系统升压提供输出信号指示(ABO)。

器件工作在扩展级温度范围(-40°C至+85°C)，采用8引脚、增强散热、2mm x 2mm TDFN封装(最大高度仅为0.8mm)。

应用

• Bluetooth®设备
• 蜂窝与无绳电话
• 充电托架和坞站
• 数码相机
• MP3播放器
• 智能电话与PDA
• USB应用
