特性

• 宽输入电源范围：

  • 4.7V 至 22V – 4.2 版本
  • 8.9V 至 22V – 8.4 版本
• 具 500kHz 开关频率的高效率电流模式 PWM 控制器
• ±1% 充电电压准确度
• 充电结束电流检测输出
• 3 小时充电终止定时器
• 恒定开关频率以实现最低噪声
• ±5% 充电电流准确度
• 10μA 的低反向电池消耗电流
• 自动电池再充电
• 当输入电源被拿掉时自动停机
• 低电压电池的自动涓流充电
• 电池温度检测和适宜充电审查
• 可在采用陶瓷输出电容器时保持稳定
• 8 引脚 SO 封装和 10 引脚 DFN 封装



产品详情和应用

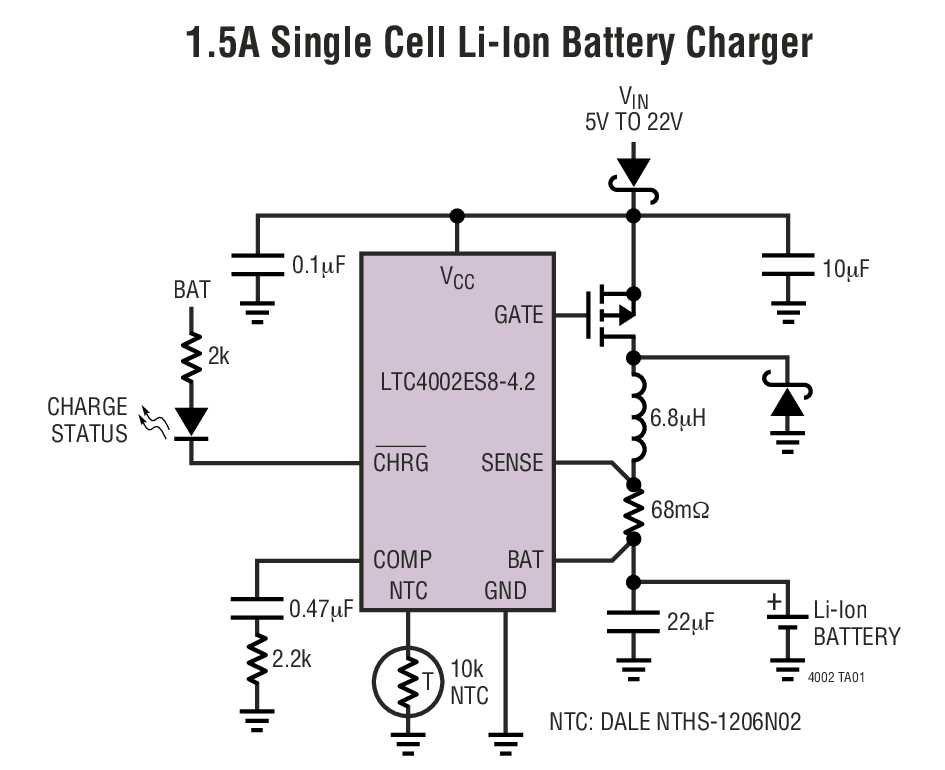

LTC^®4002 是一款用于一节 (4.2V) 或两节 (8.4V) 锂离子电池的完整电池充电器控制器。利用一个 500kHz 开关频率，LTC4002 提供了一种可采用多种电源电压对锂离子电池进行快速充电的小型、简单和高效的解决方案。一个外部检测电阻器以 ±5% 的准确度设定充电电流。一个内部电阻分压器和高精度基准负责以 ±1% 的准确度把最终浮动电压设定为每节电池 4.2V。

当输入电源被拿掉时，LTC4002 将自动进入一种低电流睡眠模式，从而把电池消耗电流减小至 10μA。一个内部比较器负责检测接近充电结束的情况，而一个内部定时器则用于设定总充电时间并终止充电周期。在充电周期结束之后，如果电池电压降至每节 4.05V 以下，则将自动开始一个新的充电周期。

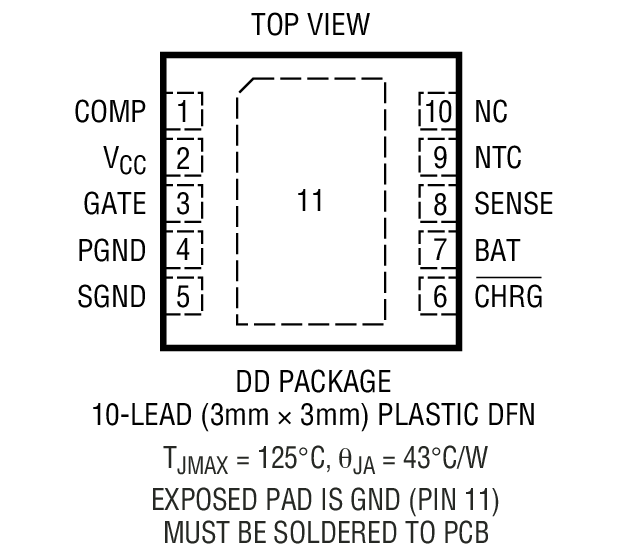

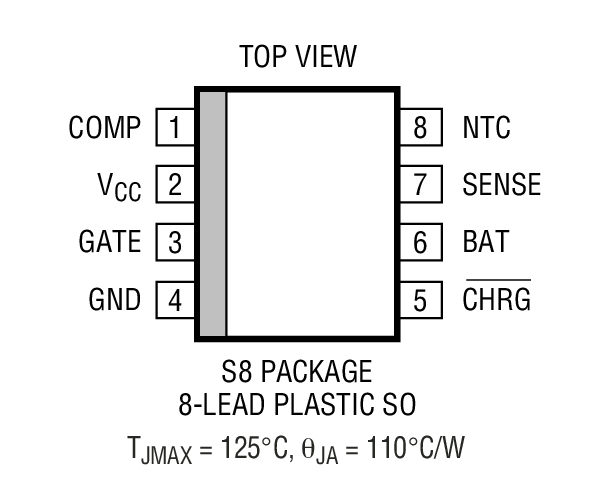

LTC4002 采用 8 引脚 SO 封装和 10 引脚 DFN 封装。

• 便携式计算机
• 充电座
• 便携式仪器
