ADI亚德诺 LTC3300-2 产品介绍

2026-03-09 0次

特性

双向同步反激平衡多达6个串联连接的锂离子或磷酸铁锂电池单元
平衡电流高达10 A（外部设置）
与LTC680x系列多单元电池堆栈监控器无缝集成
双向架构可较大程度地降低平衡时间和功耗

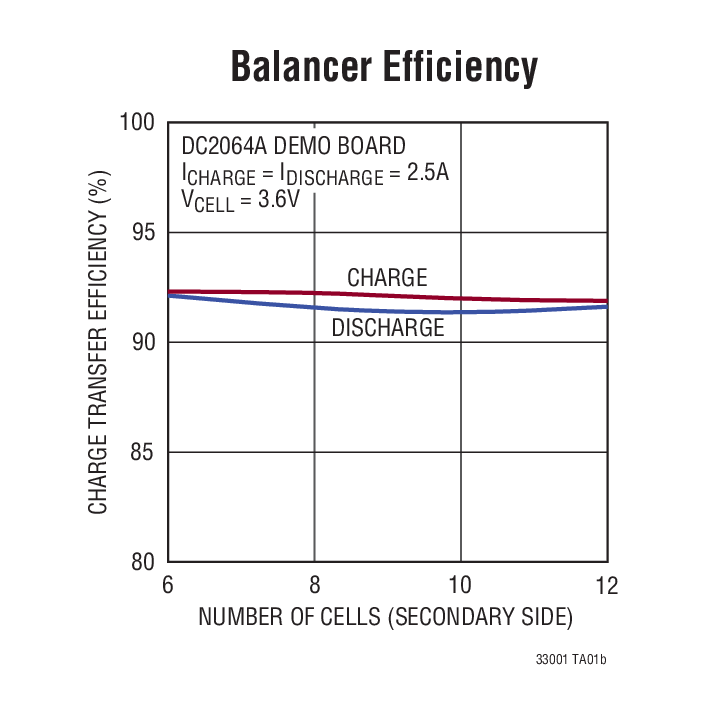

高达92%的充电传输效率
可堆叠架构支持800 V以上的系统

使用简单的二绕组变压器
集成4位CRC分组错误检验功能的1MHz串行接口
可个别寻址，集成5位地址
多种故障保护特性

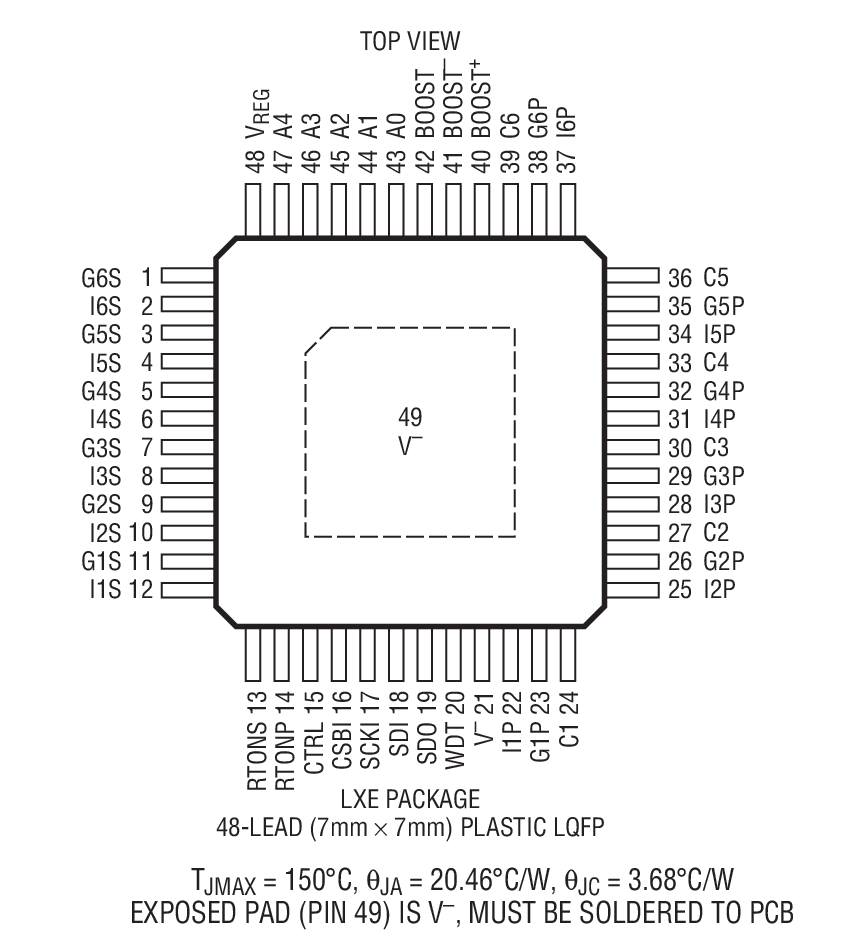

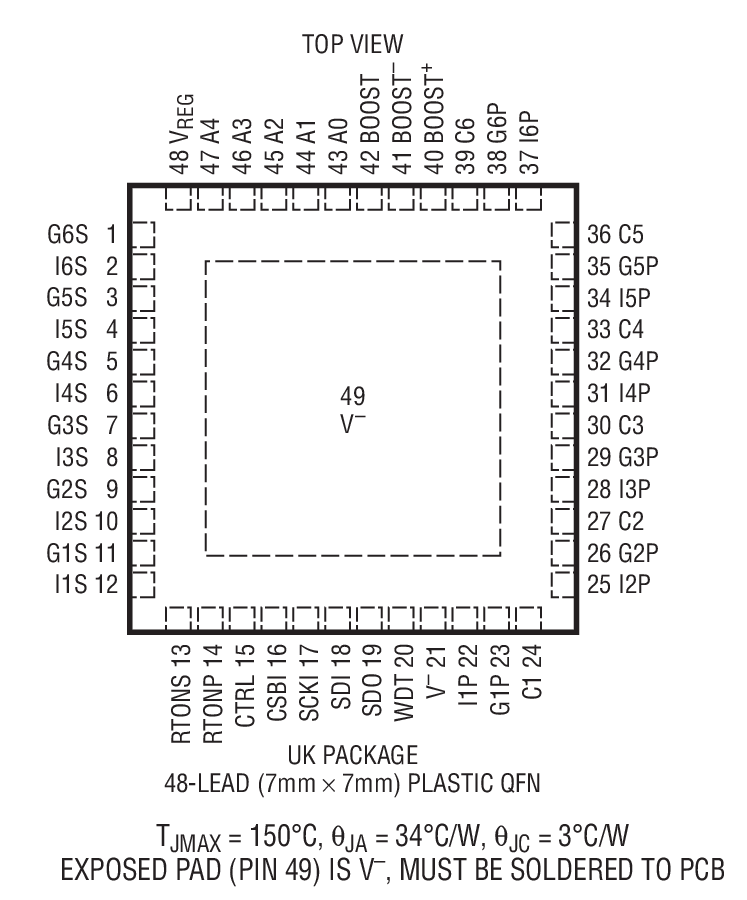

48引脚裸露焊盘QFN和LQFP封装
AEC-Q100通过汽车应用认证

产品详情和应用

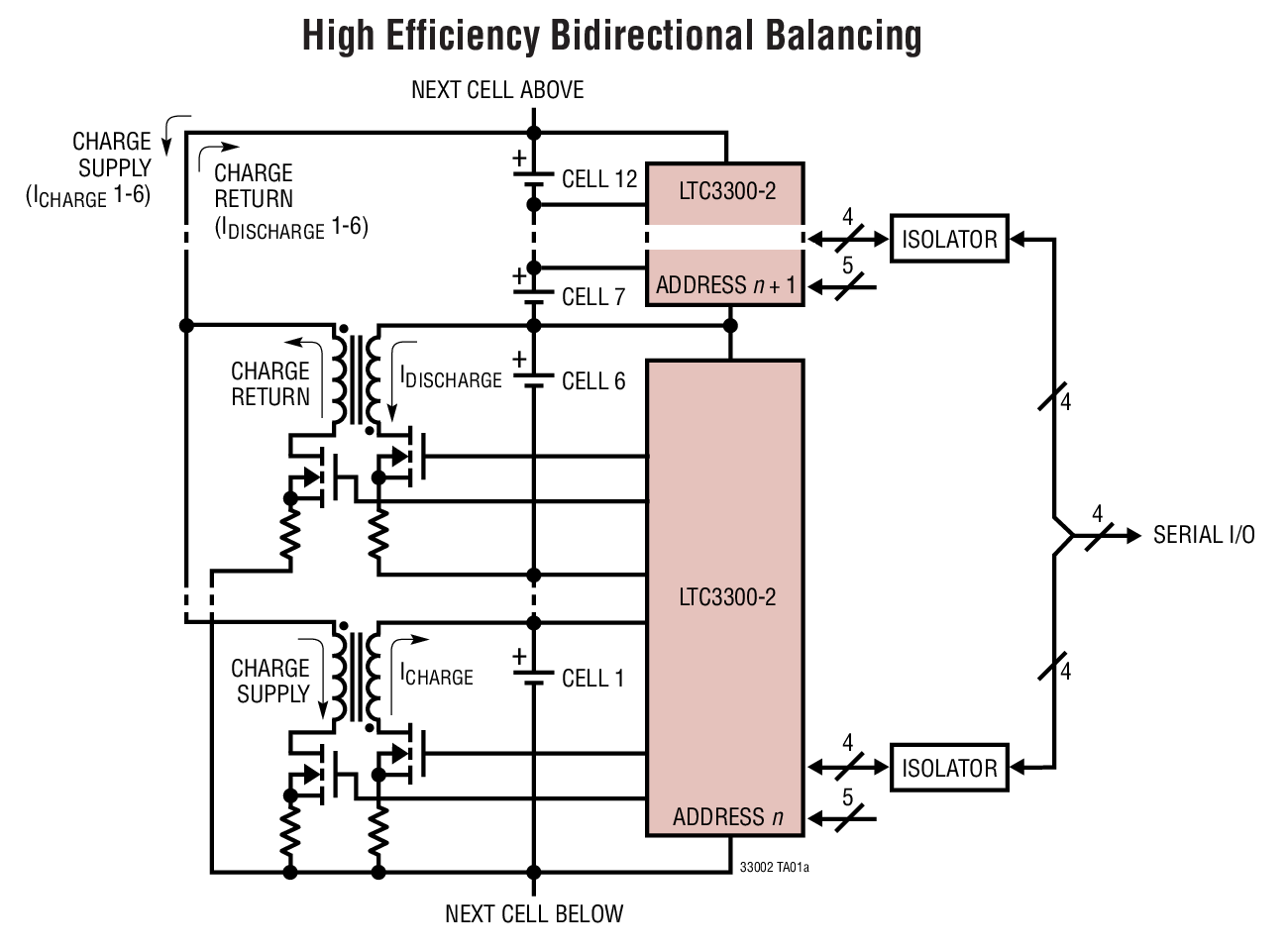

LTC^®3300-2 是一款故障保护控制器 IC，适用于对多节电池的电池组进行基于变压器的双向主动电荷平衡。该器件集成了所有相关的栅极驱动电路、高精度电池感测、故障检测电路和一个带内置看门狗定时器的坚固型串行接口。

每个 LTC3300-2 能利用一个高达 36V 的输入共模电压对多达 6 节串联连接的电池进行电荷平衡。来自任意选定电池的电荷能以高效率在其自身与 12 节或更多节相邻的电池之间来回传输。每个 LTC3300-2 具有一个可单独寻址的串行接口，最多允许将 32 个 LTC3300-2 器件连接至一个控制处理器。

故障保护功能包括回读能力、循环冗余校验 (CRC) 误差检测、最大导通时间伏特-秒箝位和过压关断。

相关的 LTC3300-1 提供了一个串行接口，允许在不采用光耦合器或隔离器的情况下实现多个 LTC3300-1 器件之串行端口的菊链式连接。

应用

电动汽车 / 插电式混合动力汽车 (HEV)
大功率 UPS / 电网能量存储系统
通用型多节电池的电池组
