ADI亚德诺 LTM8054 产品介绍

2026-03-09 0次

特性

完整的降压-升压型开关模式电源
宽输入电压范围：5V 至 36V
宽输出电压范围：1.2V 至 36V
V_IN 可高于、等于或低于 V_OUT

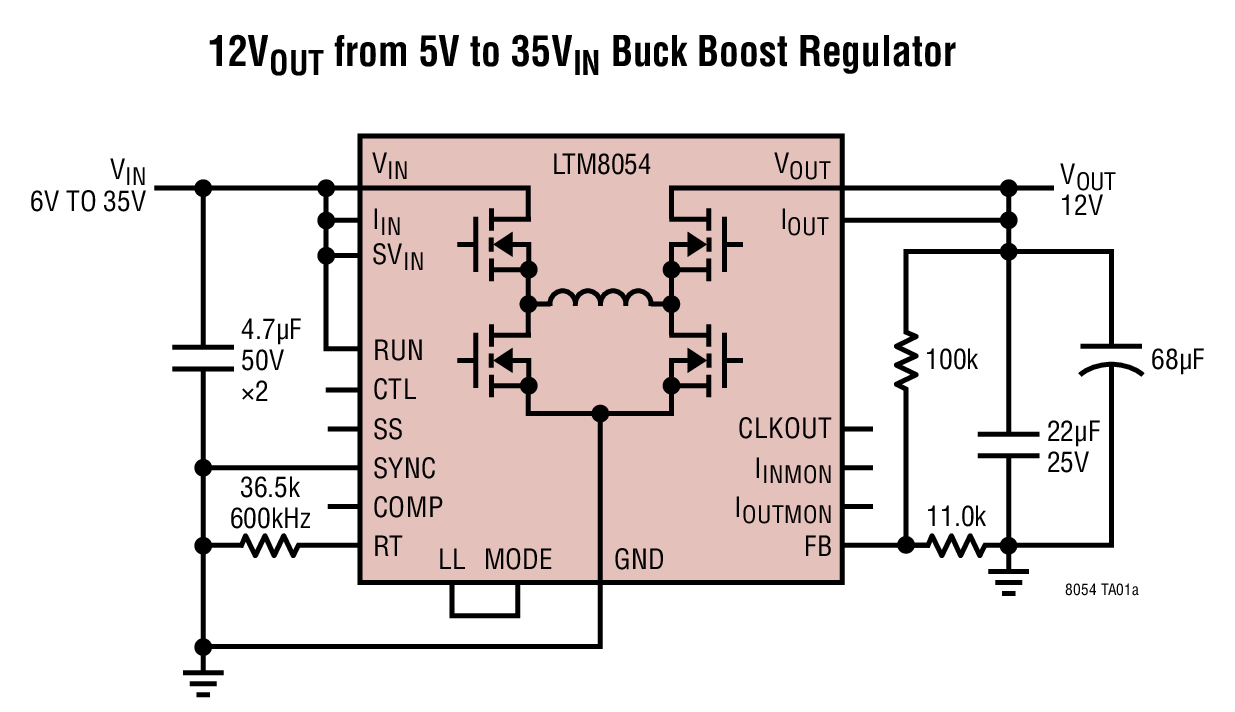

从 6V_IN 产生 12V/1.8A 输出
从 12V_IN 产生 12V/3.4A 输出
从 24V_IN 产生 12V/5.4A 输出

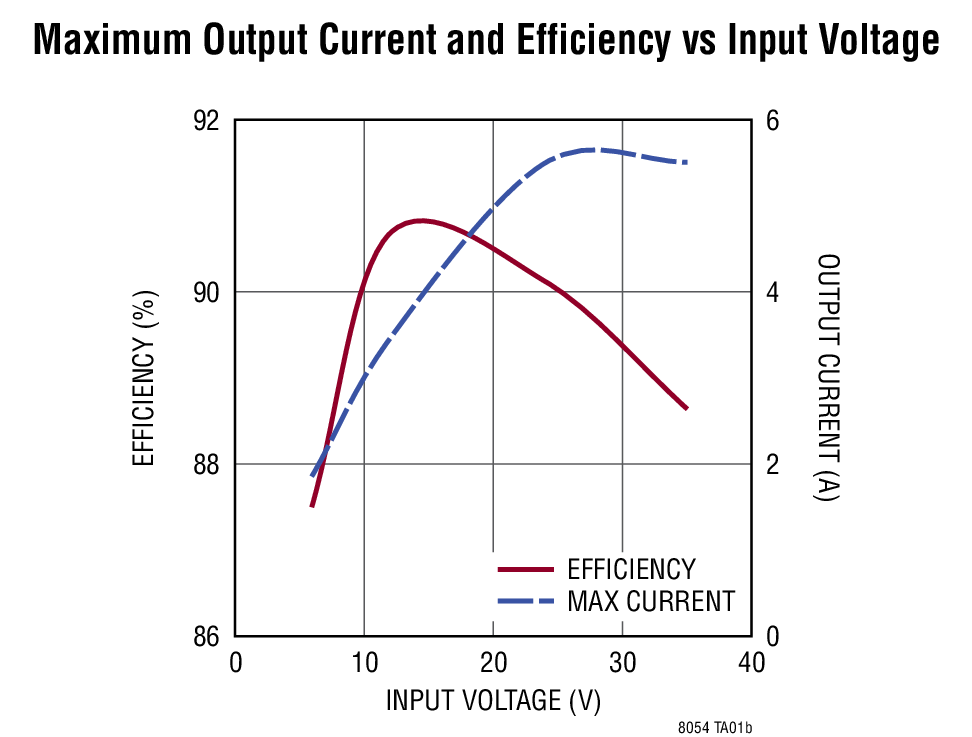

效率高达 94%

可调输入和输出平均电流限值
输入和输出电流监视器
可通过并联以增加输出电流
可选的开关频率：100kHz 至 800kHz
可同步范围：200kHz 至 700kHz

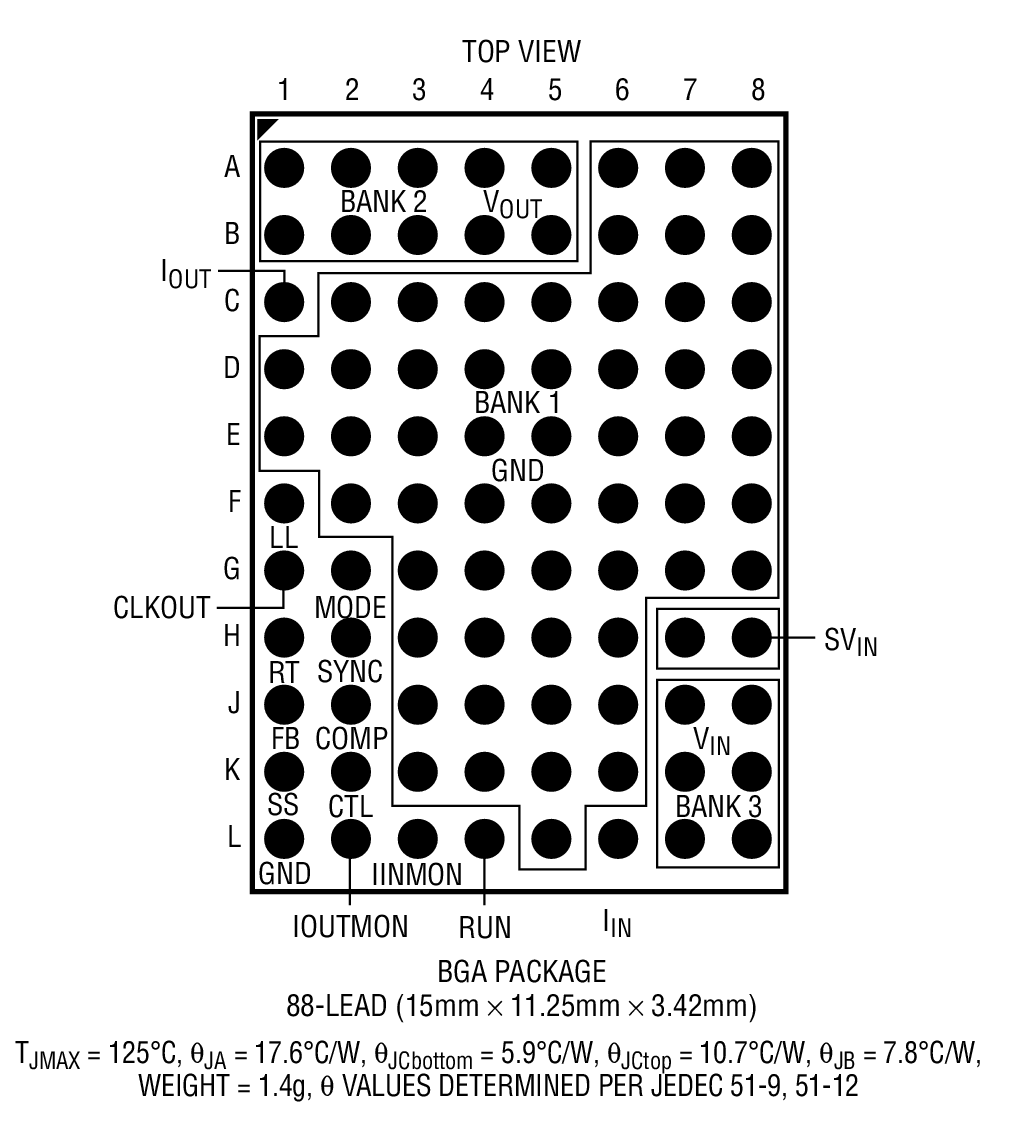

11.25mm x 15mm x 3.42mm BGA 封装

产品详情和应用

LTM^®8054 是一款 36V_IN、降压-升压型 μModule^® (微型模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。仅需采用一个用于设定开关频率的电阻器、一个负责设定输出电压的电阻分压器、以及输入和输出电容器便可实现完整的设计。只需少量组件即可实现诸如输入和输出平均电流调节等其他功能。LTM8054 可在一个 5V 至 36V 的输入电压范围内运作，并能够在 1.2V 至 36V 之间调节输出电压。SYNC 输入和 CLKOUT 输出可实现简易的同步。

LTM8054 采用紧凑型模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8054 符合 RoHS 标准。

降压–升压型μModule 稳压器选型表

LTM8054

LTM8055

LTM8056

V_IN(操作)

V_IN绝对最大值
