ADI亚德诺_LTC4054X-4.2_产品介绍

ADI亚德诺 LTC4054X-4.2 产品介绍

2026-03-09 0次

特性

高达 800mA 的可编程充电电流
无需 MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池、采用 ThinSOT^™ 封装的完整线性充电器

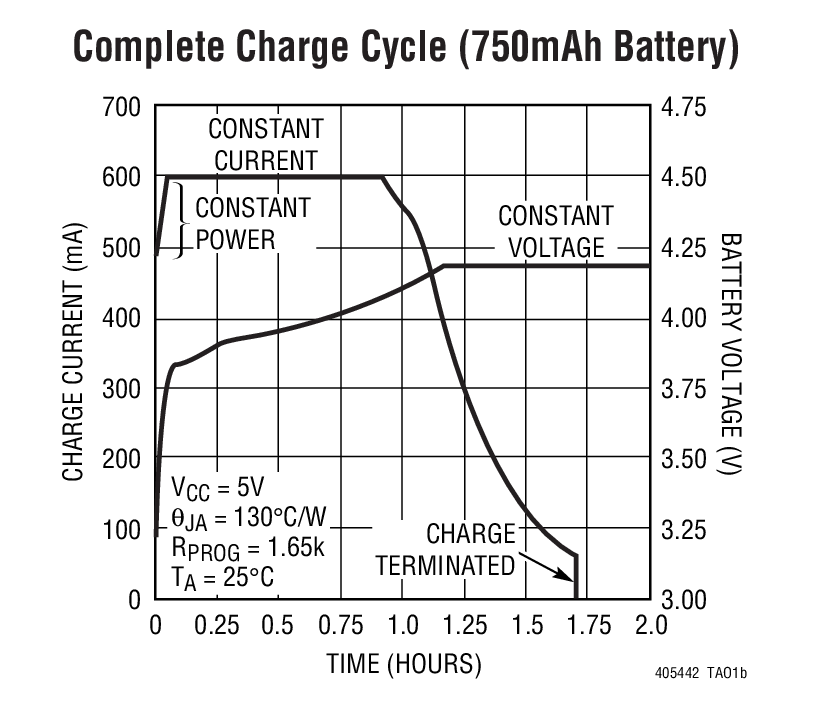

恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能*
直接从 USB 端口给单节锂离子电池充电
精度达 ± 1% 的 4.2V 预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电

充电状态输出引脚
C/10 充电终止
停机模式下的供电电流为 25µA
2.9V 涓流充电门限 (LTC4054)
可提供无涓流充电器件版本 (LTC4054X)
软起动限制了浪涌电流

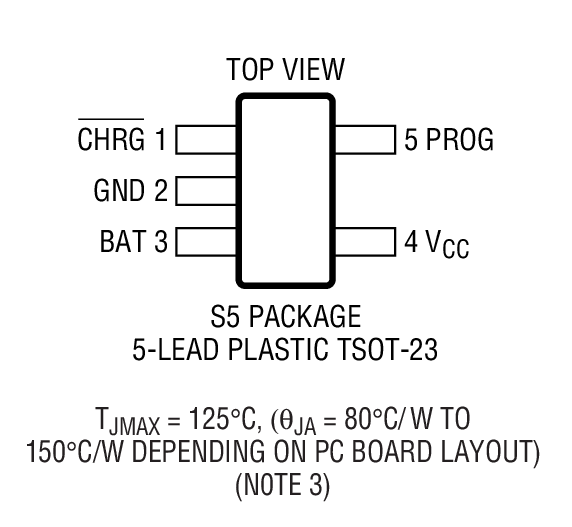

采用 5 引脚 SOT-23 封装

产品详情和应用

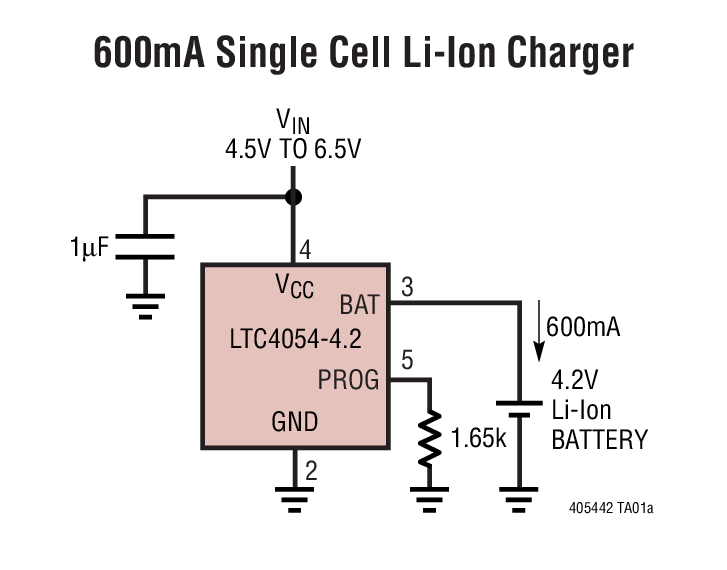

LTC^®4054 是一款完整的单节锂离子电池用恒定电流/恒定电压线性充电器。其 ThinSOT 封装与较少的外部组件数目使得 LTC4054 成为便携式应用的理想选择。而且，LTC4054 是专为在 USB 电源规范内工作而设计的。

由于采用了内部 MOSFET 架构，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的 1/10 时，LTC4054 将自动终止充电循环。

当输入电压 (交流适配器或 USB 电源) 被拿掉时，LTC4054 自动进入一个低电流状态，将电池漏电流降至 2µA 以下。可将 LTC4054 置于停机模式，从而将供电电流降至 25µA。

LTC4054 的其它特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

最大充电电流

涓流充电

LTC4054-4.2

800mA

有

LTC4054X-4.2

800mA

无

LTC4054L-4.2
