特性

• ModelGauge m5 EZ
  • 无需电池特征分析，支持EZ模式
  • 可靠适应电池的特征变化
  • 消除接近空电压时的误差
  • 避免库伦计数器的漂移
  • 电流、温度和老化补偿
  • 不需要空、满或空闲状态信息
• 监测单节或多节串联的电池组
• 集成LED控制，支持按键控制
  • 驱动3至12颗LED，自动计数
• 利用I²C命令定制LED控制模式
• 高精度电流检测
  • 高边或低边检测选项
• 较宽的检流电阻范围：1mΩ至1000mΩ
• PCB金属线 + 温度补偿
• 支持Li+及其变体，包括LiFePO4
• 热敏电阻或1°C内部温度
• 动态功率检测估算放电期间的电池容量
• 剩余工作时间和充电时间估算
• 预测理论负载下的剩余容量
• 无需校准
• 报警指示：电压、SOC、温度、电流和1% SOC电量变化

产品详情和应用

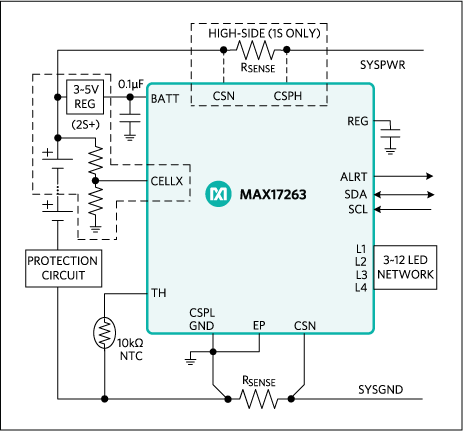

MAX17263为超低功耗电量计，采用Maxim ModelGauge™ m5 EZ算法。MAX17263利用外部电阻分压器监测单节电池或多节串联的电池组。IC驱动3至12颗自动计数LED，在按键被按下时指示电池电量状态，或者通过I²C命令指示其他系统状态。

ModelGauge m5 EZ不要求对电池进行特征分析，很容易实现电量计量，并简化主机软件介入。ModelGauge m5 EZ可靠算法具有较高容限，支持多种锂电池和应用。

该算法既有库仑计出色的短期高精度、高线性度，又具有电压监测电量计出色的长期稳定性，而温度补偿还提供业内领先的计量精度。IC在较宽的工作条件下自动补偿电池老化、温度和放电率变化，并以百分比(%)提供精确的电量状态(SOC)指示，以毫安时(mAh)提供剩余容量指示。当电池达到接近空电量的临界区域时，算法激活特殊的误差修正，消除误差。IC精确估算剩余工作时间和充电时的满充时间，提供三种报告电池寿命的方法：容量降低、电池电阻变大和充电次数增加。

IC可精确测量电流、电压和温度。使用内部温度传感器或外部热敏电阻测量电池组的温度。通过2线(I²C)接口访问数据和控制寄存器。IC采用3mm x 3mm、14引脚TDFN封装。

设计资源：选择合适的电池电量计帮助产品实现最快上市和最长使用时间 ›

应用

• 备用电池
• 无人机
• 电动自行车
• 照明灯和手电筒
• 住宅及楼宇自动化、传感器
• 医疗设备
• 电动工具
• 玩具
• 无线扬声器
