特性

可指示累积的电池充电和放电电量
高准确度模拟积分
ADC 负责测量电池电压和温度
集成温度传感器
高端检测

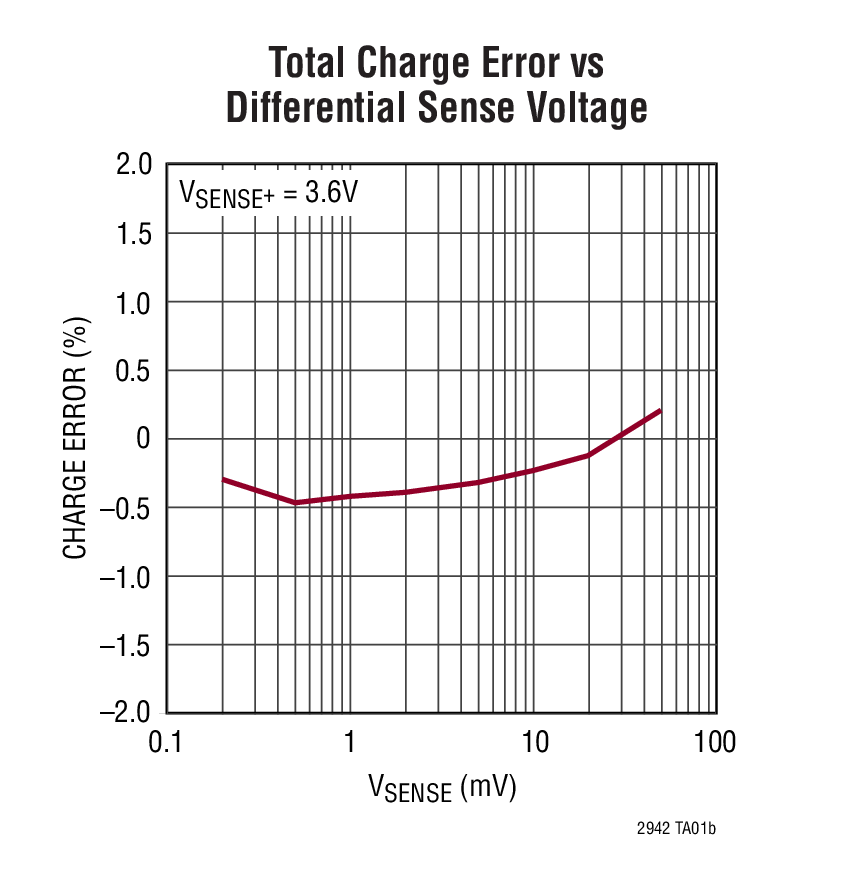

1% 电压和充电准确度

±50mV 检测电压范围
SMBus / I²C 接口
可配置报警输出 / 充电完成输入
2.7V 至 5.5V 工作范围
静态电流小于 100μA

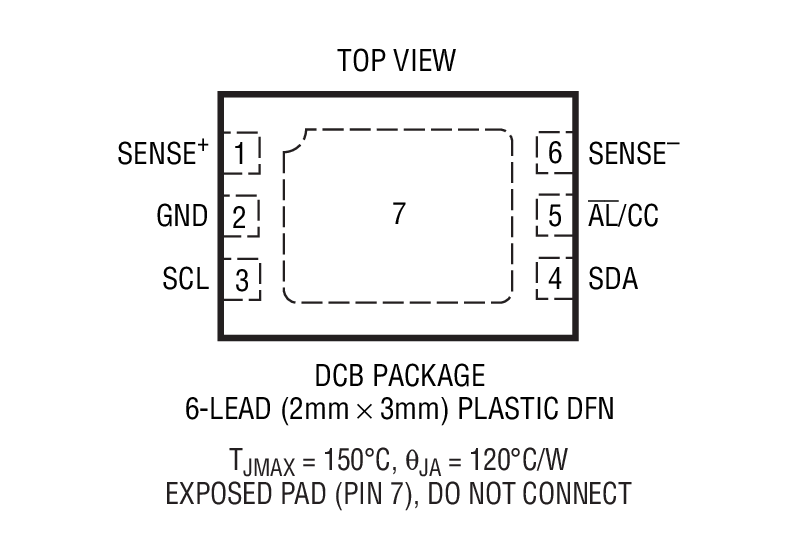

小外形 6 引脚 2mm x 3mm DFN 封装

产品详情和应用

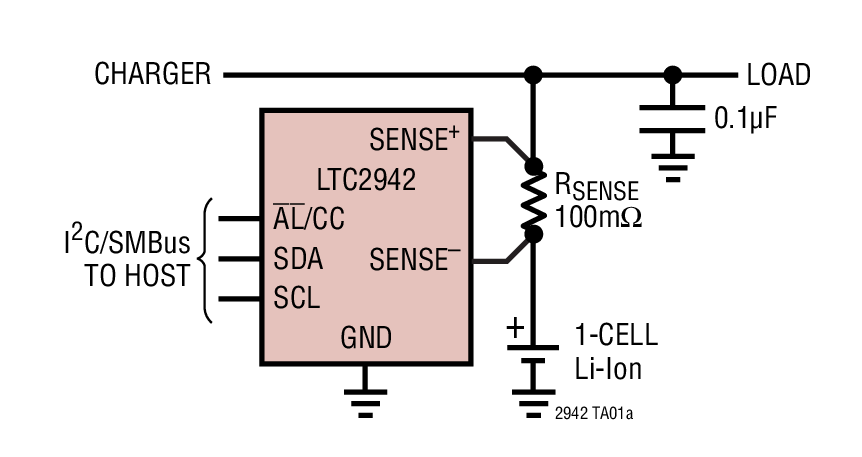

LTC^®2942 可测量手持式 PC 和便携式产品应用中的电池充电状态、电池电压和芯片温度。其工作范围非常适合于单节锂离子电池。一个精准的库仑计量器负责对流经位于电池正端和负载或充电器之间的一个检测电阻器的电流进行积分运算。电池电压和片内温度利用一个内部 14 位无延迟增量累加 (No Latency ΔΣ^™) ADC 来测量。所测量的三种物理参数值 (电荷、电压和温度) 被存储于可通过板上 SMBus / I²C 接口进行存取的内部寄存器中。

LTC2942 具有针对所有三种测量物理量的可编程高门限和低门限。如果超过了某个编程门限，则该器件将采用 SMBus 报警协议或通过在内部状态寄存器中设定一个标记来传送报警信号。

LTC2942 仅需采用单个低阻值检测电阻器以设定测量电流范围。


	集成检测电阻
LTC2942	否
LTC2942-1	是

应用

低功率手持式产品
蜂窝电话
MP3 播放器
照相机
GPS
