ADI亚德诺 LTC1734L 产品介绍

2026-03-09 0次

特性

扁平 (仅高 1mm) ThinSOT^™ 封装
可编程充电电流：50mA 至 180mA
无需隔离二极管
无需检测电阻器
准确度为 1% 的预设置电压：4.2V
充电电流监视器输出以用于终止充电

移开输入电源可自动进入睡眠模式
手动停机
停机模式中的电池泄漏电流可忽略不计
欠压闭锁
过流 / 过热自保护

产品详情和应用

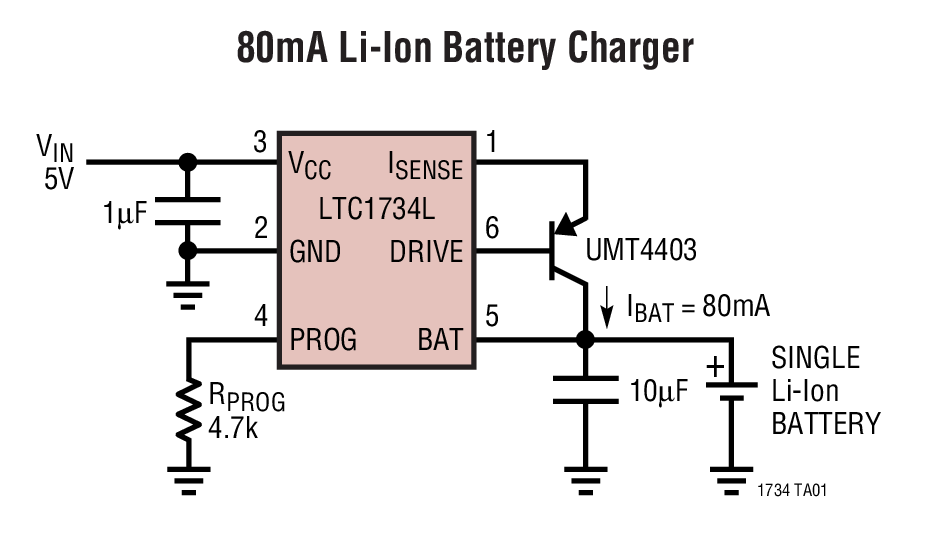

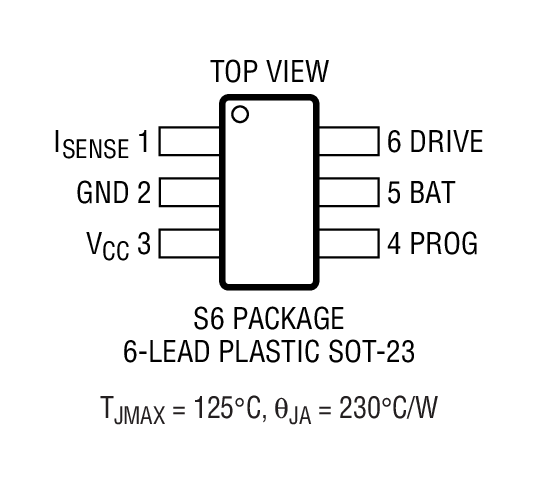

LTC^®1734L 是一款低成本、单节电池、恒定电流 / 恒定电压锂离子电池充电控制器。当与少量外部组件搭配使用时，该 SOT-23 封装的器件可为单节锂离子电池构成非常小及成本低的充电器。LTC1734L 是 LTC1734 的较低充电电流版本。

LTC1734L 提供了一个准确度为 1% 的 4.2V 固定浮动电压 (如需 4.1V 和 4.15V 浮动电压，请与凌力尔特联系)。可采用位于 PROG 引脚和地之间的单个外部电阻器来设置恒定电流。通过浮置编程电阻器可实现手动停机，而移开输入电源则可自动地将 LTC1734L 置于睡眠模式。停机和睡眠模式所消耗的电池电流都接近零。

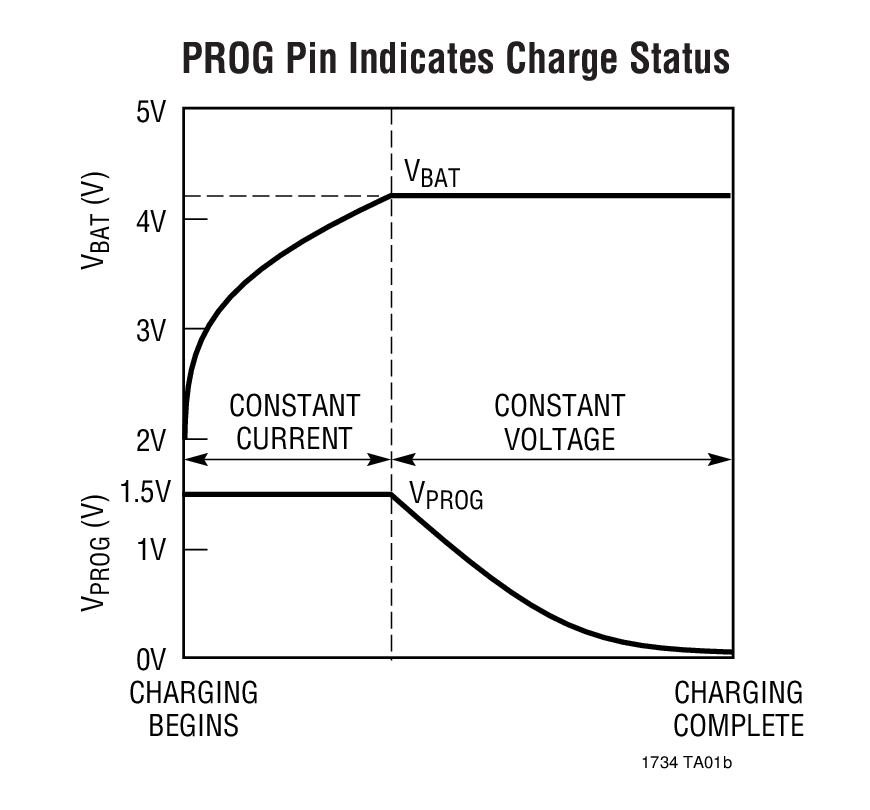

充电电流可通过 PROG 引脚上的电压来监视，因而允许由微控制器或 ADC 读取该电流，并决定何时终止充电周期。输出驱动器既被限流又被热保护，以防止 LTC1734L 在安全限值范围之外操作。不需要外部隔离二极管。

另外，LTC1734L 还可作为通用电流源或可作为采用外部终端为镍镉 (NiCd) 电池和镍氢 (NiMH) 电池充电的电流源。

应用

蜂窝电话
手持式计算机
数码相机
充电底座
低成本和小尺寸充电器
可编程电流源
