ADI亚德诺 ADP5063 产品介绍

2026-03-09 0次

特性

默认充电端接电压：3.6 V
兼容USB 3.0以及USB电池充电规范1.2
输入电压范围：4 V至6.7 V
可耐受的输入电压：−0.5 V至+20 V (USB VBUS)
可通过I2C实现编程
灵活的数字控制输入

LDO模式下的交流充电器电流最高可达2.1 A
内置电流检测及限制功能
电池与充电器输出间的电池隔离FET低至55 mΩ
热调节防止过热
符合JEITA 1和JEITA 2锂离子电池充电温度规范
SYS_EN标志允许系统禁用，直至电池达到需要的最低电平，以保证系统启动

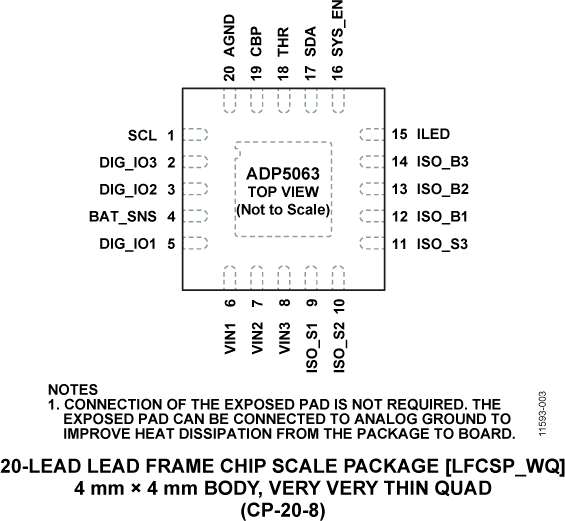

封装：4 mm × 4 mm LFCSP

产品详情和应用

ADP5063充电器符合USB 3.0和USB电池充电规格1.2，可通过mini-USB VBUS引脚从墙壁充电器、车载充电器或USB主机端口进行充电。

ADP5063的输入电压范围为4 V至6.7 V，最高可耐受20V电压，从而缓解了断开或连接时的USB总线尖峰问题。

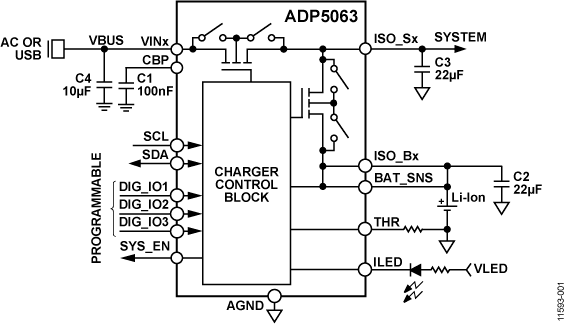

ADP5063在线性充电器输出和电池间集成了内部场效应晶体管(FET)。这一设计可提供电池隔离，使系统可在电池无电或无电池情况下供电，从而直接通过USB电源执行系统功能。

根据外部USB检测芯片检测到的USB电源类型，ADP5063可设置为应用正确的电流限值，实现较佳充电和USB合规性。

ADP5063含三个工厂可编程数字输入/输出引脚，可为不同系统提供较大的灵活性。这些数字输入/输出引脚允许一些特性的组合，如输入电流限制、充电使能/禁用、充电电流限制以及专用中断输出引脚。

应用

单个LiFePO₄电池便携式设备
便携式医疗设备
便携式仪器仪表设备
便携式消费电子设备
