特性

• 开关模式充电器
  • 高效率
  • 低热量
  • 快速充电
• 尺寸小，设计简单
• 高精度
  • 高达±5%的电流精度和0.5%的电压精度
• 安全
  • JEITA电池温度监测
  • 过压/欠压保护，安全定时器，温度调节
  • 方便连接USB
• 灵活
  • 可编程电压/电流
  • 通过I²C控制充电状态/中断
  • 自动输入限流
• I²C接口
  • 输入电流限制(100mA至1500mA)
  • 快速充电/终止电流(250mA至1550mA)
  • 充电电压(4.1V、4.15V、4.2V、4.35V)
  • 终止使能
• +22V最大输入额定电压
• 最大输入工作电压高达7.5V
• 5V USB/安全输出LDO用于USB PHY
• 2.3A GSM RF测试模式(工厂测试)
• 充电电流至电压转换(V_ICHG)，用于基带ADC
• 电池反接保护
• 输入/输出过压保护
• 中断状态输出

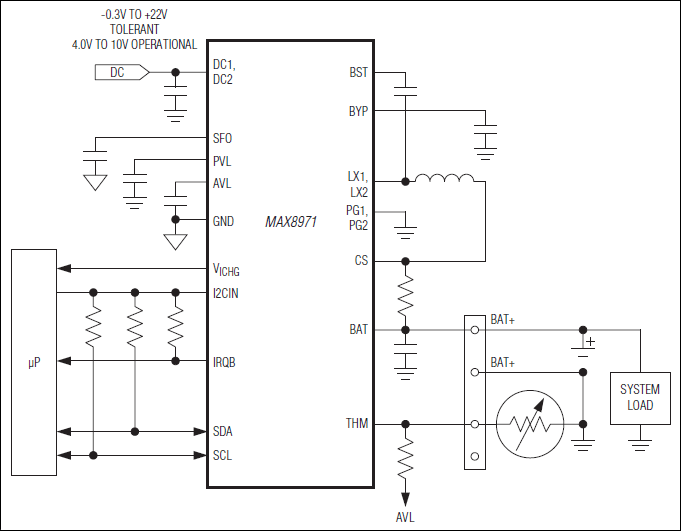

产品详情和应用

MAX8971是结构紧凑的高频、高效、开关模式单节锂离子(Li+)电池充电器。器件可向电池提供1.55A的充电电流，输入电压可达7.5V，并可承受高达22V的瞬态电压。工作在4MHz开关频率的充电器非常适合小尺寸便携设备，诸如耳机、超级便携媒体播放器。器件大大减少了外部元件的尺寸和发热。

电池保护功能包括：低压预警、充电故障定时器、管芯温度和电池温度监测。电池温度监控器通过调整充电电流和终止电压确保可充电锂离子电池的安全。

IC可接受通用直流输入或USB输入，器件具有可编程自动输入限流功能，以保护上游充电电源，如USB。

通过I²C接口可方便调节充电参数，充电终止条件取决于用户选择的最小电流。带复位控制的定时器用作I²C接口的安全备份，充电状态可通过中断引脚通知应用处理器。

IC采用节省空间的20焊球、2.18mm x 1.62mm WLP封装。

应用

• null
• 蓝牙耳机
• 耳戴式设备
• 便携式设备
• 智能电话
• USB充电
• 可穿戴设备
