特性

可编程输入电流限制：

• CLPROG 引脚上的单个电阻器用于设定和监视输入电流

电池充电器 / 理想二极管 / 控制器：

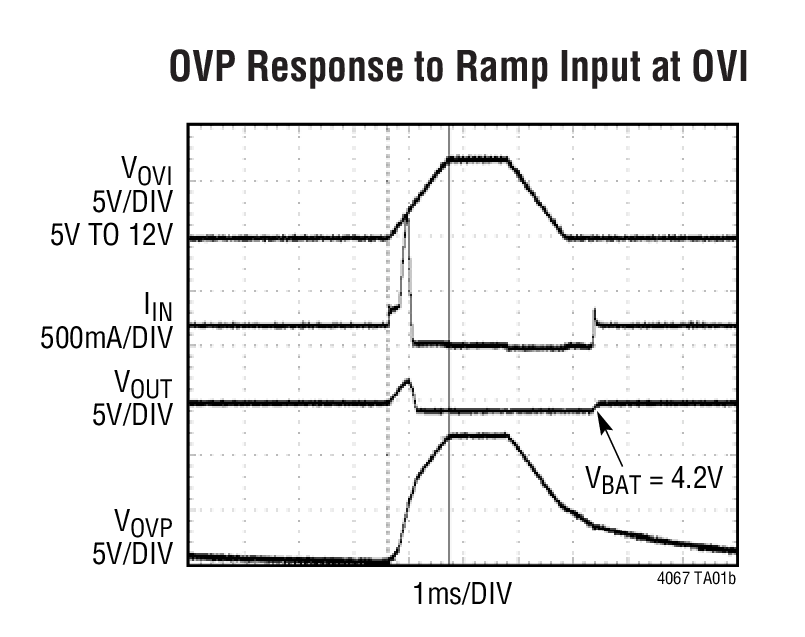

• 13V 过压保护 (OVP)
• 具 4.2V 浮动电压的全功能电池充电器
• 高达 1.25A 的可编程充电电流
• 热调整功能可在无过热危险的情况下实现充电电流的最大化
• 始自电压模式充电的内部两小时充电终止定时器
• 可进行至电池电源的自动负载切换，并具有内部理想二极管和用于可选外部 MOSFET 的驱动输出
• NTC 热敏电阻输入
• 失效电池超时检测

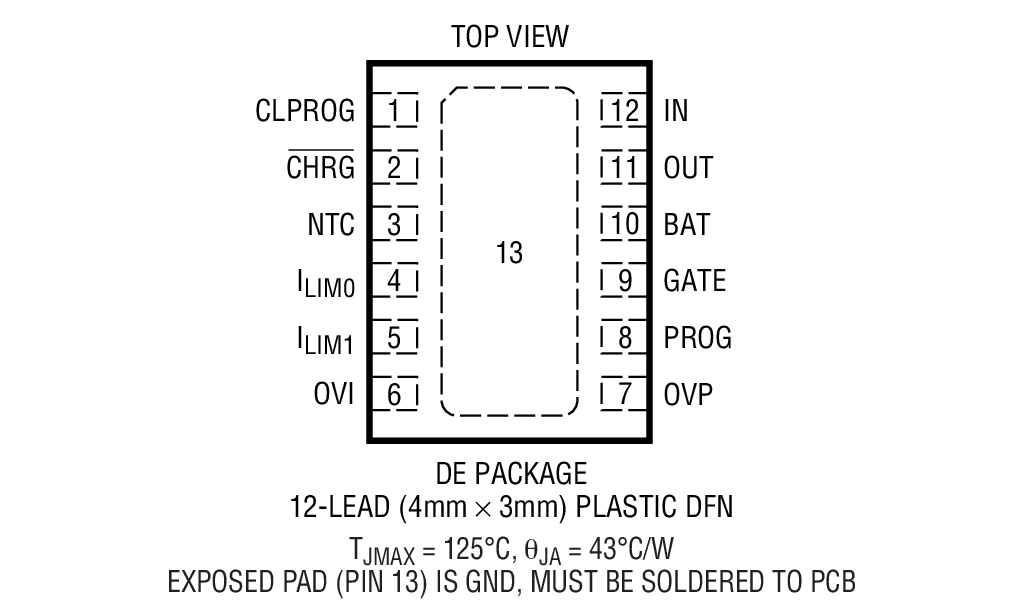

• 4mm x 3mm 12 引脚 DFN 封装



产品详情和应用

LTC^®4067 是一款 USB 电源管理器和锂离子 / 锂聚合物电池充电器，专为便携式电池供电型应用而设计。该器件可控制被 USB 外设用于操作和电池充电的总电流。可以把总输入电流置于未调节状态，或者，也可将其限制为高达 1.5A 之编程值的 20% 或 100% (通常为 500mA)。电池充电电流可自动地减小，这样负载电流与充电电流之和就不会超过编程输入电流。

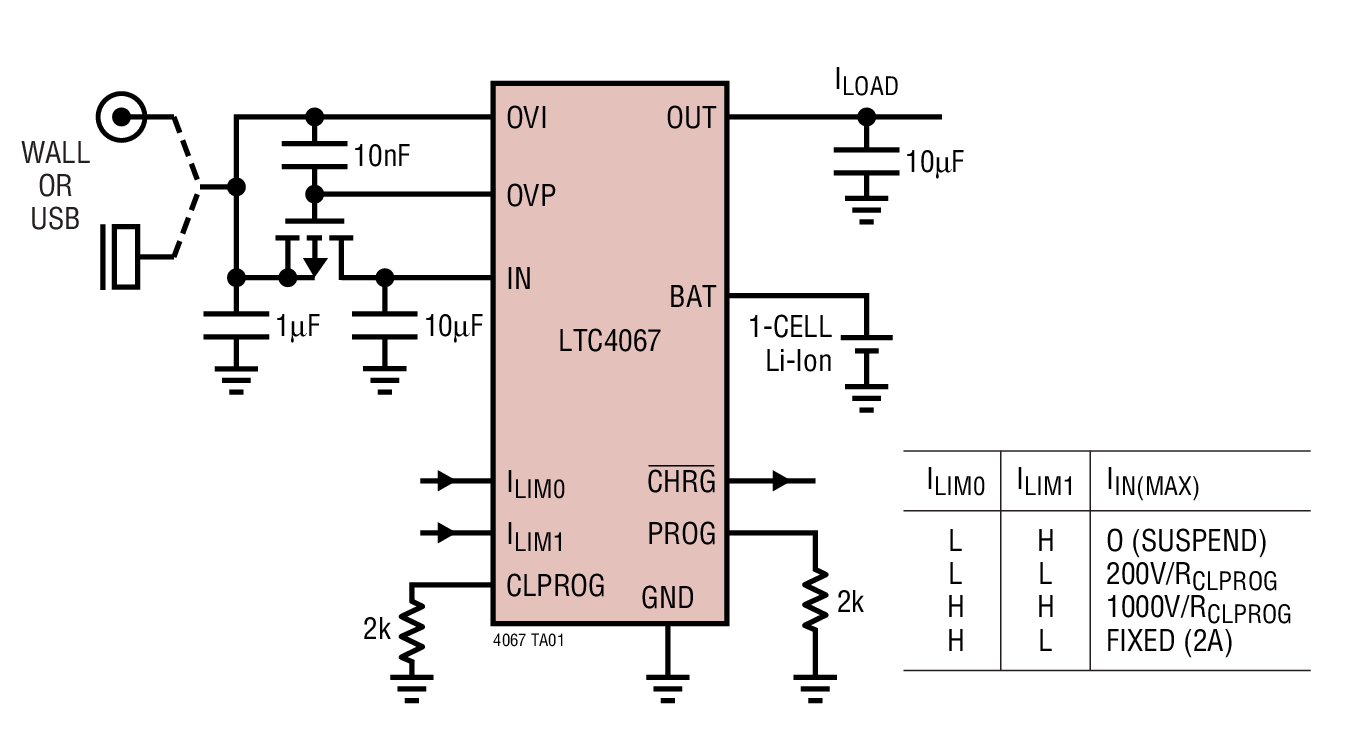

通过增设一个外部 P 沟道 MOSFET，LTC4067 就能承受高达 13V 的电压。

LTC4067 包括一个完整的恒定电流 / 恒定电压线性充电器，用于给单节锂离子电池充电。施加至电池的浮动电压被保持在一个 0.4% 的严格容限，而且充电电流可采用一个接地的外部电阻器来设置。一个充电结束状态输出 (CHRG) 负责指示满充电状态。另外，该器件还具有一个 NTC 热敏电阻输入，用于在充电过程中监视电池温度。

LTC4067 可提供外形扁平的 12 引脚 4mm x 3mm DFN 封装。

• 自动的电池充电 / 负载切换
• 备份电池充电器
• 不间断电源
