• 通用型电池充电控制器

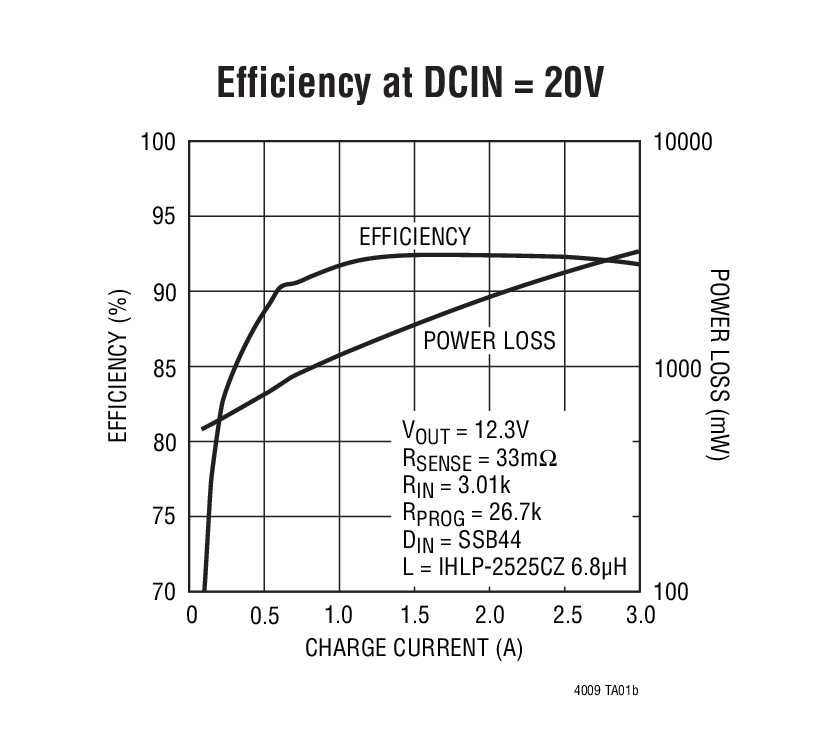

• 高效的 550kHz 同步降压型 PWM 拓扑结构
• ±0.5% 输出浮置电压准确度
• 可编程的充电电流：4% 准确度
• 可编程的 AC 适配器电流限值：3% 准确度
• 采用陶瓷电容器时无可听噪声
• 宽输入电压范围：6V 至 28V
• 宽输出电压范围：2V 至 28V
• 用于 AC 适配器接入、充电、C/10 电流检测和输入电流限制的指示器输出
• 模拟充电电流监视器
• 微功率停机模式

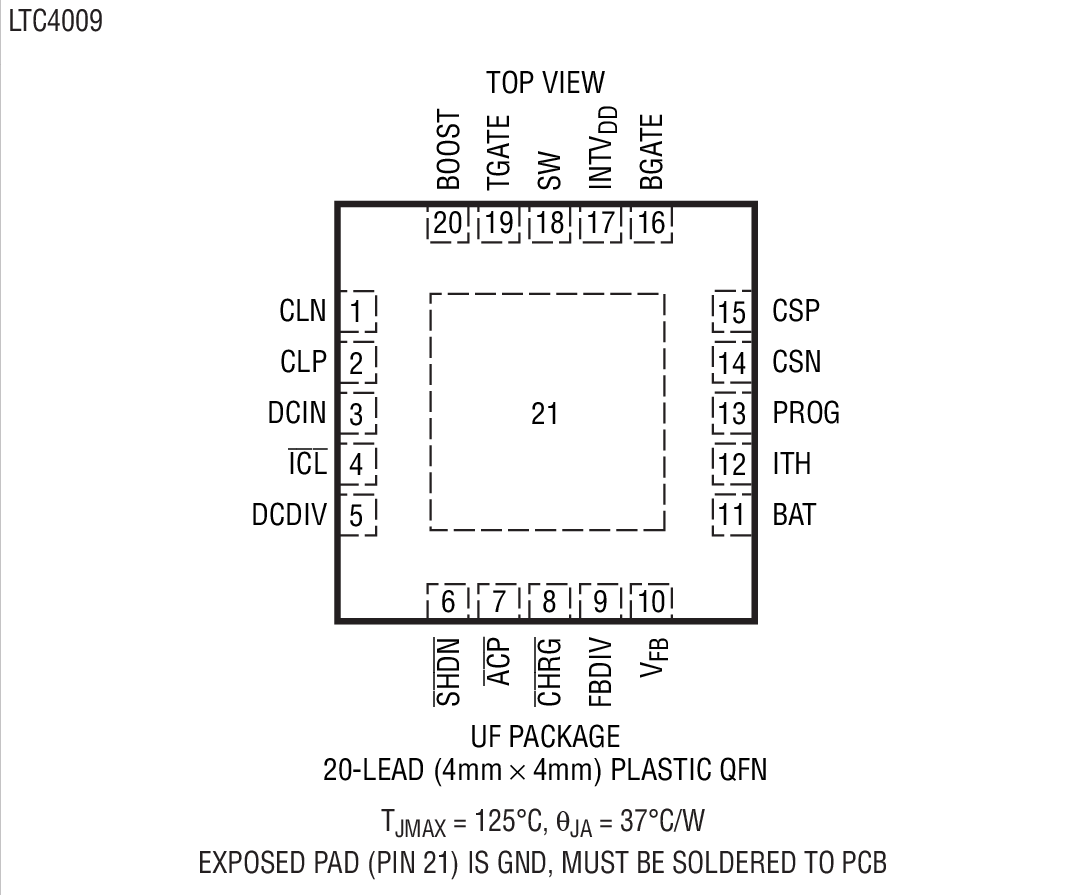

• 耐热增强型 20 引脚 4mm x 4mm x 0.75mm QFN 封装

产品详情和应用

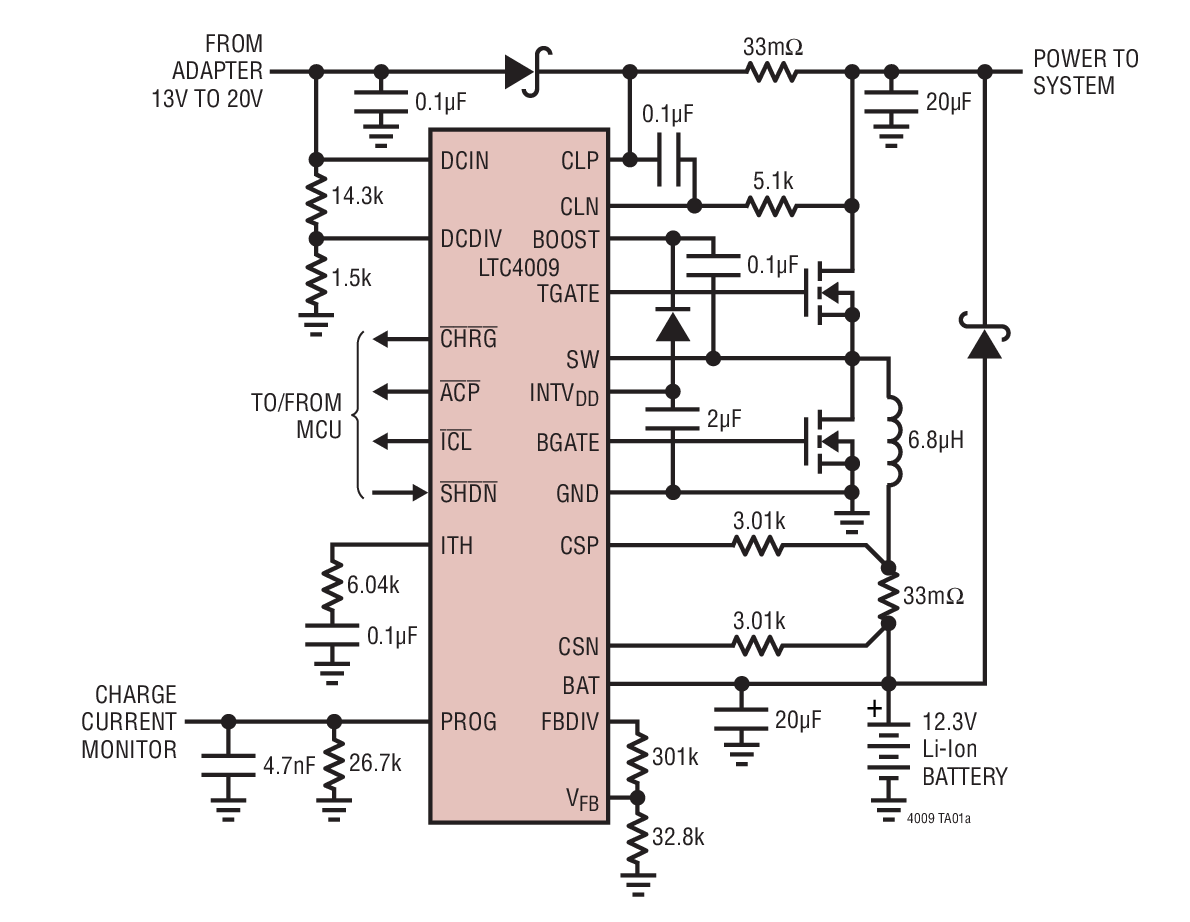

LTC^®4009 是一款恒定电流 / 恒定电压电池充电器控制器。它采用一种同步准恒定频率 PWM 控制架构，当采用大容量陶瓷电容器时，该拓扑结构将不会产生可听噪声。充电电流由外部检测、输入和编程电阻器的组合来设定。由于未采用内置充电终止电路，因此 LTC4009 系列借助外部控制来对多种电池进行充电。

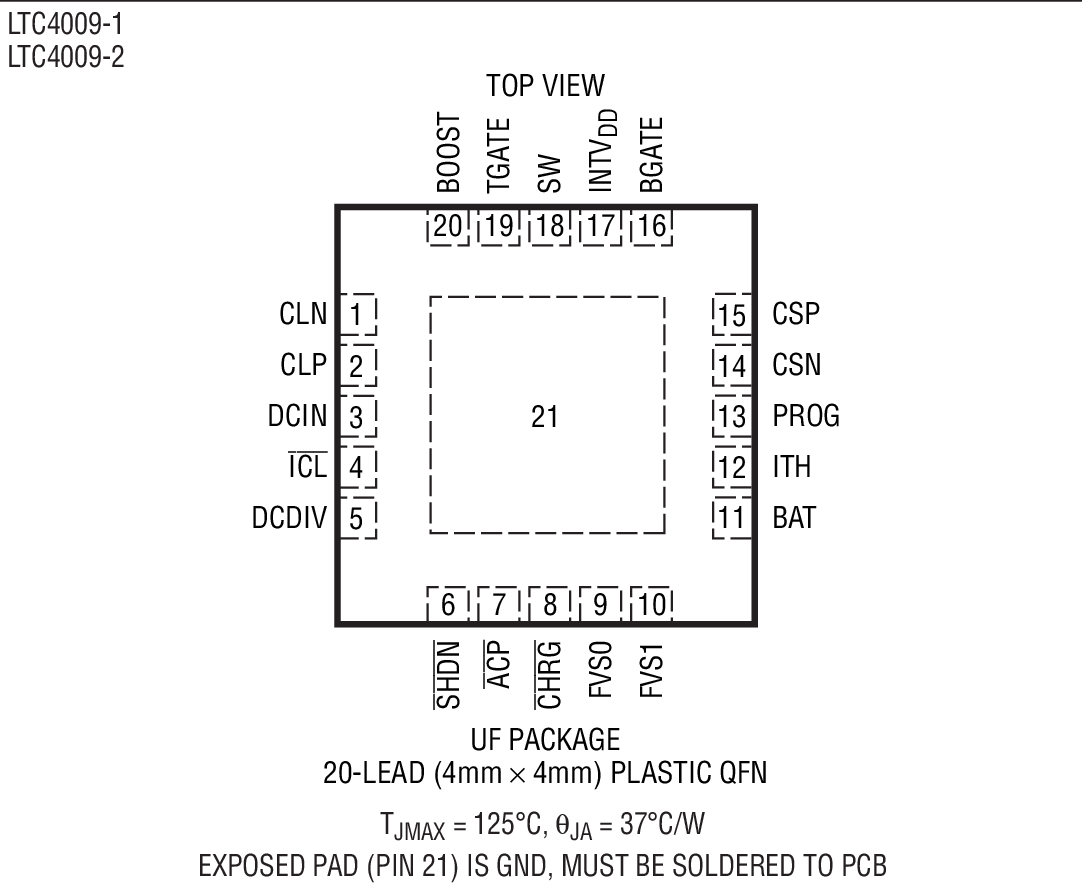

LTC4009 具有一个完全可调的输出电压，而 LTC4009-1 和 LTC4009-2 则可通过引脚设置来满足串联 (一节、两节、三节或四节) 锂离子 / 锂聚合物电池组充电的需要。LTC4009-1 提供了每节电池 4.1V 的输出电压，而 LTC4009-2 则是一款可提供每节电池 4.2V 输出电压的版本。

该器件包括 AC 适配器输入电流限制功能，该功能可最大限度地提高针对某个固定输入功率级的充电速率。一个外部检测电阻器负责设置输入电流限值，而 ICL 状态引脚将在电池充电电流减小 (因 AC 适配器电流限制所致) 的时候发出指示信号。

CHRG 状态引脚在充电模式中均处于运行状态，并拥有用于指示低充电电流的特殊指示功能。

• 笔记本电脑
• 便携式仪器
• 电池后备系统
