特性
- 低功耗2.4 GHz无线电
- RF频率范围：2400 MHz至2483.5 MHz ISM频段
- 1 Mbps和2 Mbps数据速率选项
- 发射输出功率：–10 dBm至+12 dBm
- 片内温度传感器
- 具有三个输入端口的辅助ADC
- 只需少量外部元件
- 片内LDO功率
- 集成RF匹配
- 集成发射和接收开关
- 集成存储器保护单元(MPU)的微控制器
- 支持节点下载的安全JTAG端口
- 安全
- 硬件信任根
- 安全引导
- 具有回滚保护功能的安全更新
- 支持AES-128、AES-256、ECC-256和SHA-256的硬件加速器
- 真随机数发生器(TRNG)
- 存储器
- 具有SECDED ECC的SRAM
- 具有SECDED ECC的闪存
- 具有SECDED ECC的ROM
- 反熔丝OTP
- SPI × 3
- GPIO端口
- UART × 2
- 通用、唤醒和看门狗定时器
- 片内POR
- 可编程CRC最高32位
- 通过AEC-Q100汽车应用认证
产品详情和应用
ADRF8800/ADRF8850均为低功耗集成片上系统（SoC），其中包括一个2.4 GHz（工业/科学/医疗）的ISM频段无线电和一个嵌入式微控制器单元（MCU）子系统。
ADRF8800/ADRF8850在电池单元监测芯片和电池管理系统（BMS）控制器之间提供无线通信。在无线电池管理系统（wBMS）中，ADRF8800节点位于电池单元，并从电池单元监测器获取传感器数据。节点通过无线方式将数据发送给ADRF8850网络管理器，管理器将数据提供给BMS控制器。ADRF8850网络管理器配置节点网络，并管理通信协议。
嵌入式MCU集成了静态随机访问存储器（SRAM）、嵌入式闪存、一次性可编程（OTP）存储器和提供时钟和复位的模拟子系统。

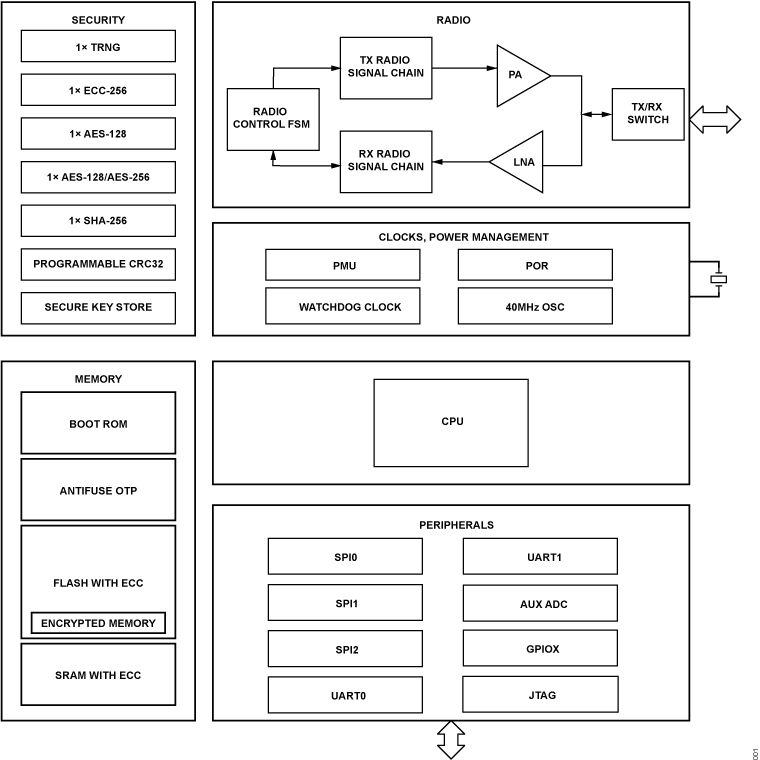

ADRF8800/ADRF8850具有丰富的一系列外设，包括串行外设接口（SPI）、通用输入和输出（GPIO）端口、通用异步接收器/发射器（UART）和联合测试行动小组（JTAG）端口，以及模数转换器（ADC）和温度传感器。
ADRF8800/ADRF8850使用存储在只读存储器（ROM）中的软件提供安全引导，该软件使用硬件加速的256位椭圆曲线加密（ECC-256）引擎验证下一个引导阶段。其他硬件加速密码功能包括128位高级加密标准（AES-128）、256位高级加密标准（AES-256）和安全哈希算法256（SHA-256）。ADRF8800/ADRF8850具有受保护的密钥存储，提供片上生成的根加密密钥，只能通过片上硬件访问。该设备包含一个真随机数生成器（TRNG），用于为美国国家标准和技术研究院（NIST）认证的确定性随机位生成器（DRBG）提供种子。ADRF8800/ADRF8850也支持带回滚保护功能的安全固件更新。包括现场OTP内存，以便在设备准备好部署后，对调试端口和内存访问实施访问控制。
ADRF8800/ADRF8850具有片上低压差(LDO)稳压器，允许器件由单个3.3 V标称电源供电，该电源由外部电源管理IC (PMIC)提供，从高压总线或12 V电池降压。
每个ADRF8800/ADRF8850使用单个40 MHz晶振，为系统提供精确时钟。

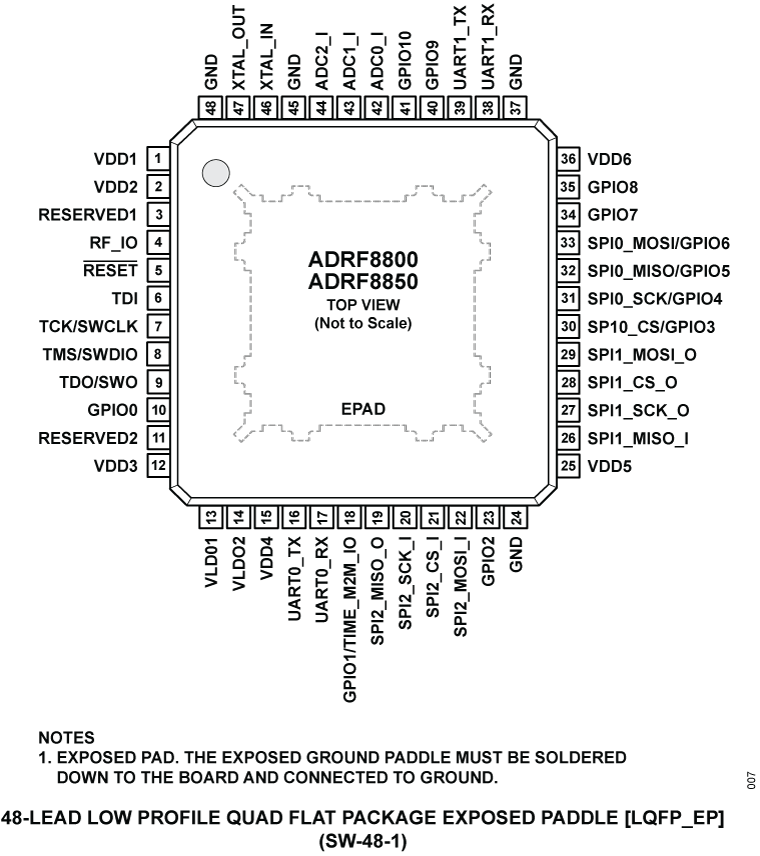

ADRF8800/ADRF8850采用7 mm × 7 mm主体、48引脚LQFP_EP封装，包括引脚时为9 mm × 9 mm。
应用
- 无线电池管理系统
