特性

• 可为镍镉 (NiCd)、镍氢 (NiMH) 和锂离子电池充电
   ── 设置充电电流仅需一个 1/10W 电阻器
• 具 1.5A 内部开关和检测电阻器的高效率电流模式 PWM
• 3% 的典型充电电流准确度
• 用于电压模式充电或过压保护的高精度 0.5% 电压基准
• 电流检测可在电池的任一端子上进行
• 低的反向电池漏电流： 3μA
• 充电电流软起动
• 停机控制

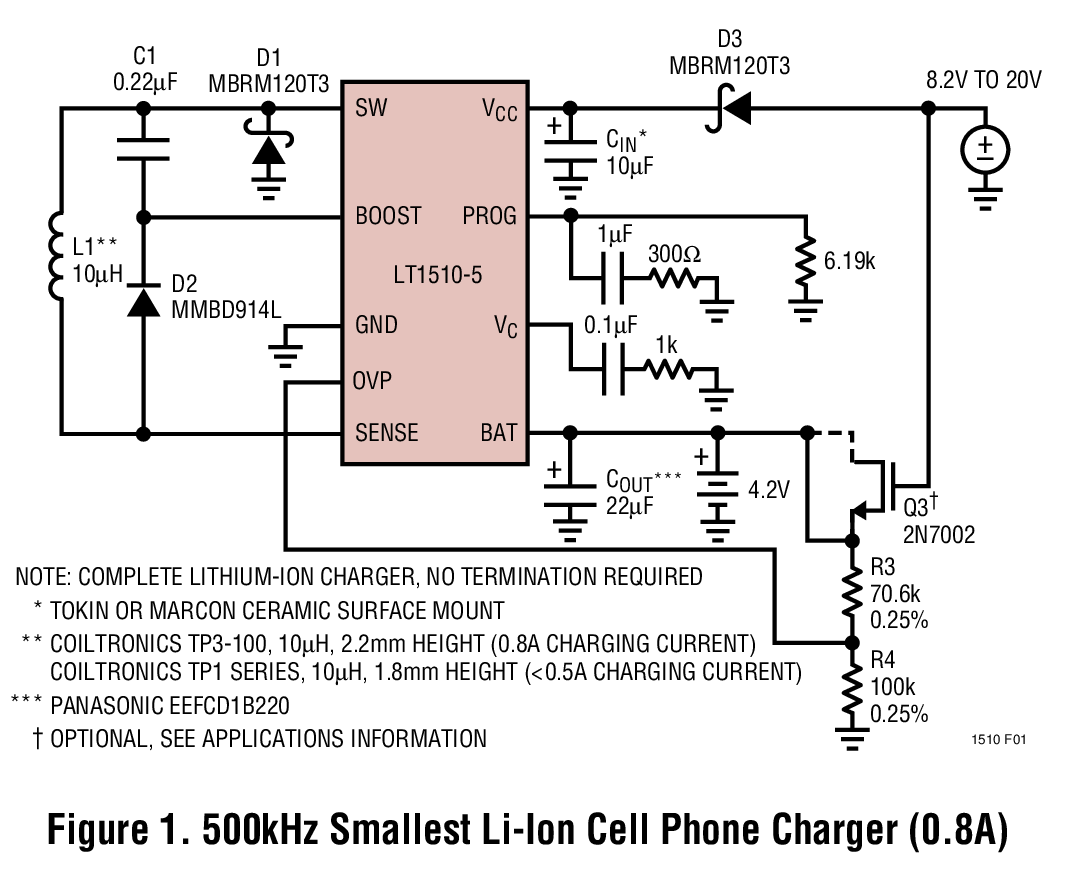

• 500kHz 版本可采用小型电感器



产品详情和应用

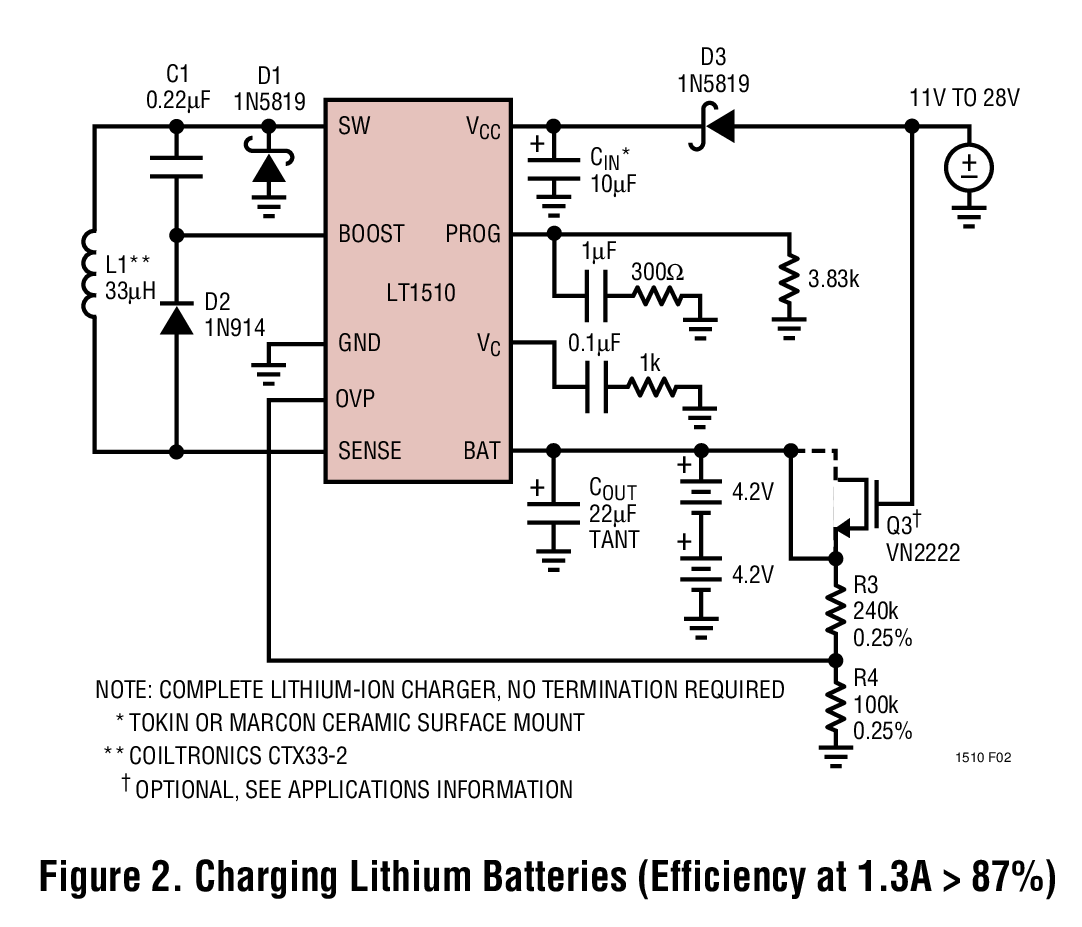

LT^®1510 电流模式 PWM 电池充电器是较小、简单和高效的解决方案，可对包括锂离子 (Li-Ion)、镍氢 (NiMH) 和镍镉 (NiCd) 等需要恒定电流和 / 或恒定电压充电的新式可再充电电池进行快速充电。内部开关能够提供 1.5A DC 电流 (2A 峰值电流)。0.1Ω 内置电流检测电阻器使充电电流的设置非常简单易行。需要一个电阻器 (或一个由 DAC 提供的编程电流) 将满充电电流 (1.5A) 的准确度设定在 5% 以内。具 0.5% 基准电压准确度的 LT1510 可满足针对锂电池的严苛恒定电压充电要求。

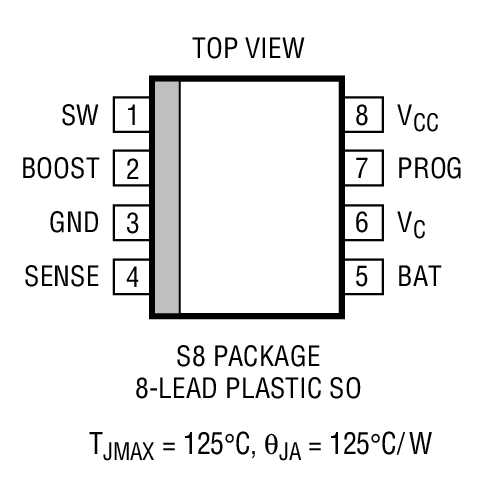

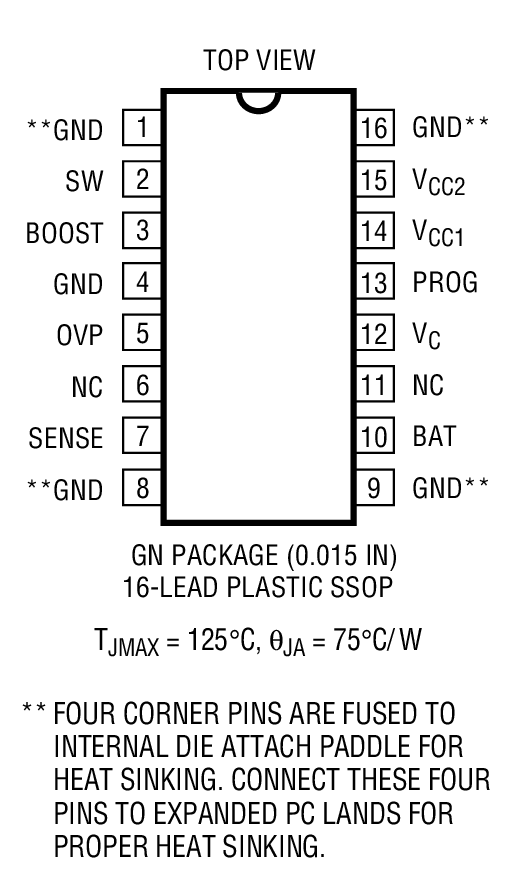

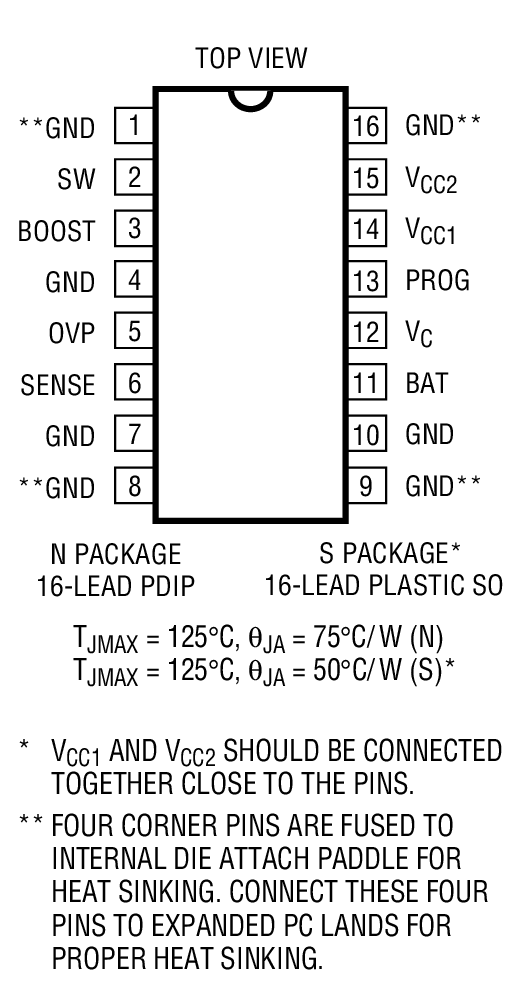

LT1510 能对 2V 至 20V 的电池进行充电。无需实施电流的接地检测，而且电池的负端子可直接连接至地。一个运行频率为 200kHz (对于 LT1510-5 为 500kHz) 的饱和开关可提供高充电效率和小电感器尺寸。在芯片和电池之间不需要布设一个隔离二极管，因为当拔去墙上适配器插头时，芯片将进入睡眠模式且仅吸收 3μA 电流。另外，该器件还提供了软起动和停机功能。LT1510 采用具 50°C/W 热阻的 16 引脚熔丝引线功率 SO 封装、8 引脚 SO 封装和 16 引脚 PDIP 封装。

• 用于 NiCd、NiMH 和锂电池的充电器
• 具精准可调电流限值的降压型开关稳压器
