特性

• 直接从 USB 端口对单节锂离子电池进行充电
• 热调节功能可在无过热危险的情况下实现充电速率的较大化*
• 精度达 ±7% 的可设置充电电流
• 低压降操作
• 无需外部 MOSFET、检测电阻器或阻塞二极管
• 可设置充电终止定时器
• 精度达 ±1% 的预设充电电压
• C/10 充电电流检测输出
• AC 适配器接入的逻辑输出
• 停机模式下的供电电流为 25µA
• 自动再充电
• 可用于电池电量检测的充电电流监控器
• 热敏电阻输入以实现适宜温度充电
• 具耐热增强型 MOSP 封装和扁平 (0.75mm)  3mm x 3mm DFN 封装

产品详情和应用

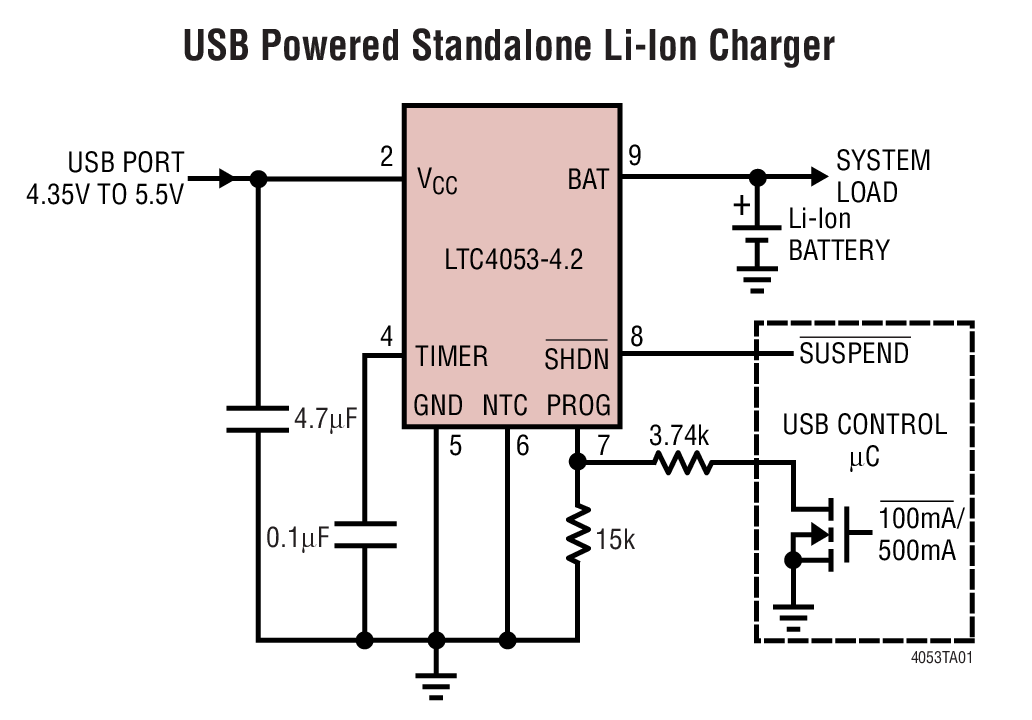

LTC^®4053 是一款可从一个 USB 端口直接供电的独立锂离子电池线性充电器。该 IC 包括一个片上功率 MOSFET 并免除了增设一个外部检测电阻器和阻塞二极管之需。热调节功能可自动调节充电电流，以便在大功率工作或高环境温度条件下对芯片温度加以限制。该功能使得终端产品和 LTC4053 能够在 IC 以最大充电速率对电池进行不间断充电时免受热应力的影响。

充电电流和充电时间可分别由一个电阻器和电容器进行外部设置。当拿掉输入电源 (交流适配器或 USB 电源) 时，LTC4053 将自动进入一个低消耗电流的睡眠模式，从而使电池漏电流降至 5µA 以下。

LTC4053 还包括 NTC 温度检测、C/10 检测电路、AC 适配器接入的逻辑信号、电池低压充电调节(涓流充电) 和停机 (25µA 供电电流) 功能。

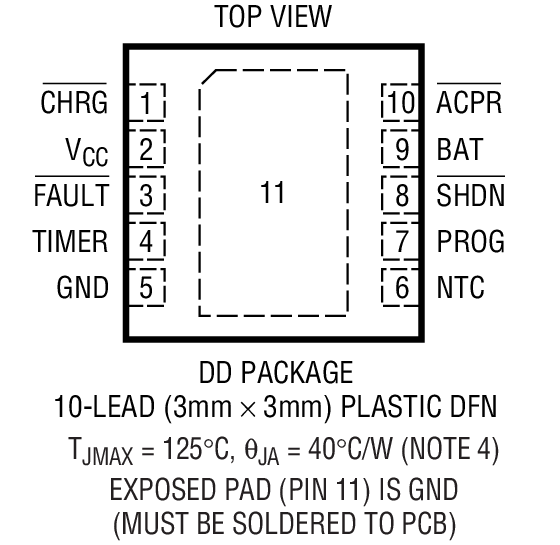

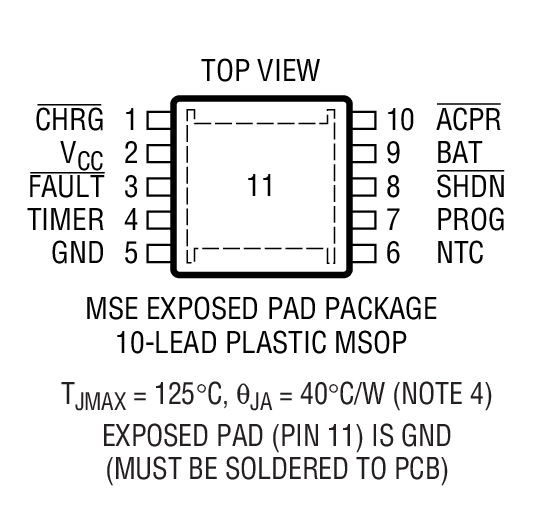

LTC4053 采用 10 引脚耐热增强型 MSOP 封装和偏平 (0.75mm) DFN 封装。

• 蜂窝电话
• 手持式计算器
• 充电座
• MP3 播放机
• 数码相机
