ADI亚德诺 LTC3337 产品介绍
2026-03-09
0次
特性
- 电池输入电压范围：1.8V至5.5V
- 静态电流：100nA
- 8个原电池峰值输入限流值：5mA/10mA/15mA/20mA/25mA/50mA/75mA/100mA
- 原电池SOH监控器
- 集成库仑计数器(Q)
- 另有针对电池电压(V)、电池阻抗(Z)和温度(T)的监控器
- 对原电池电流(BAT_IN)或负载电流(BAT_OUT)进行计数
- 集成±10mA超级电容平衡器
- 可编程库伦计数器预分频器，适合各种电池尺寸
- 具有中断输出的可编程放电警报阈值
- 具有中断输出的可编程放电警报阈值
- I2C接口

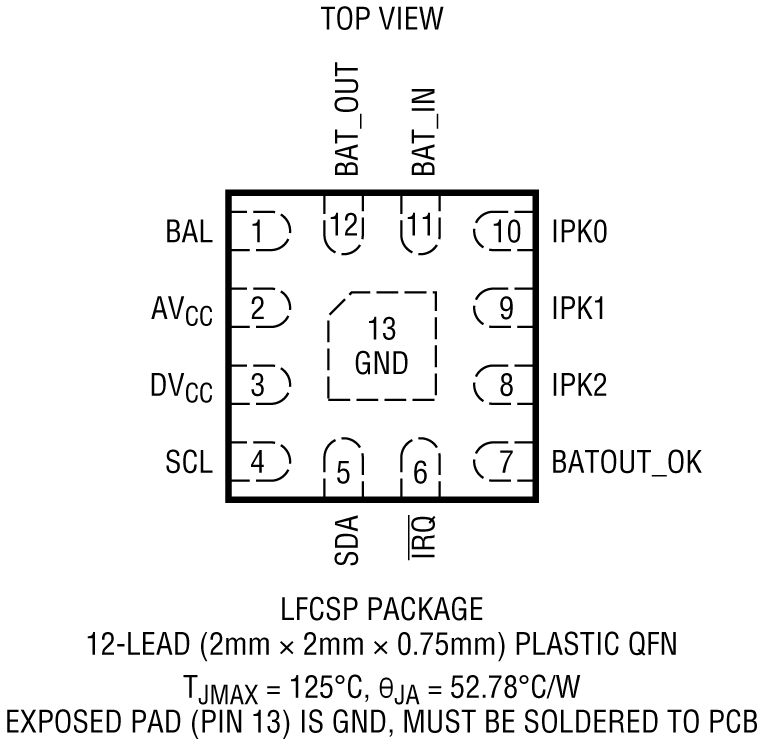

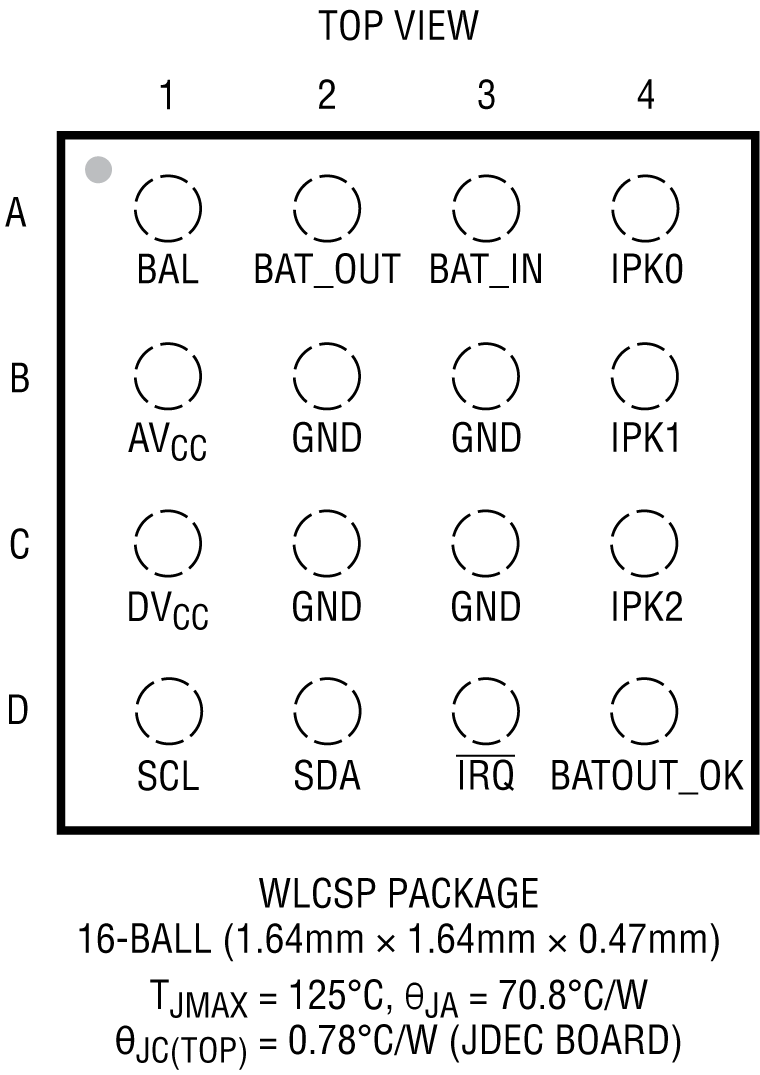

- 小型12引脚2mm × 2mm LFCSP和16引脚1.64mm × 1.64mm WLCSP封装
产品详情和应用
LTC3337是一款具有内置精密库仑计数器的原电池健康状态 (SOH) 监视器。它设计为与原电池串联，相关串联电压降很小。获得专利的无限动态范围库仑计数器记录所有累积的电池放电，并将其存储在可通过I2C接口访问的内部寄存器中。基于此充电状态 (SOC) 的放电警报阈值可编程。当达到阈值时，IRQ引脚产生中断。库仑计数器的精度低至空载也保持恒定。
LTC3337还集成了额外的SOH监控，并通过I2C测量和报告：电池电压、电池阻抗和温度。
为适应各种原电池输入，可通过引脚，在5mA至100mA之间选择峰值输入限流值。
可针对BAT_IN或BAT_OUT引脚进行库仑计算，具体取决于AVCC引脚连接。
针对输出端使用两个超级电容器（可选）堆叠的应用提供了BAL引脚。
LTC3337提供12引脚2mm × 2mm LFCSP和16引脚1.64mm × 1.64mm WLCSP两种封装。
应用
- 低功耗原电池供电系统（例如，1× LiSOCl2，2–3×碱性电池）
- 远程工业传感器（例如：仪表、警报）
- 资产跟踪器
- 电子门锁
- “保护有效”电源/备用电池
- SmartMesh®应用
