特性

• 独特的1-Wire接口仅需一个端口引脚即可进行通信
• 为电池组提供唯一的64位序列号
• 片上电池温度检测省去热敏电阻
• 片上A/D转换器监视电池电压，作为终止充电和终止放电的判据
• 片上集成的电流累积器提供电量计量
• 二进制历时记录器
• 40字节非易失用户存储器存储电池相关数据
• 工作温度范围-40°C至+85°C

产品详情和应用

DS2438依旧在生产中，假如您正准备开发新产品，我们推荐ModelGauge m5 MAX17215电量计。

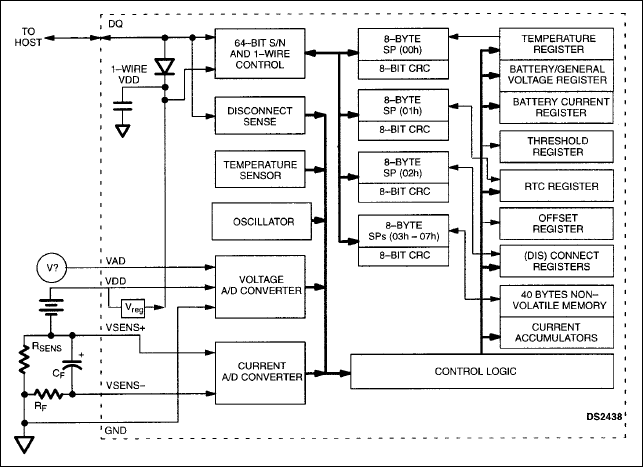

DS2438智能电池监视器为电池组提供了若干很有价值的功能：可用于标识电池组的唯一序列号；直接数字化的温度传感器省掉了电池组内的热敏电阻；可测量电池电压和电流的A/D转换器；集成电流累积器用于记录进入和流出电池的电流总量；一个经历时间纪录器；以及40字节的非易失EEPROM存储器，可用于存储重要的电池参数例如化学类型、电池容量、充电方式和组装日期等。DS2438使用1-Wire®接口发送和接收信息，所以中央微控制器和DS2438之间仅需1条连线(还有地线)。这就意味着电池组仅需要三个输出接头：电池电源、地和1-Wire接口。

由于每片DS2438具有一个唯一的硅序列号，多片DS2438可以共存于同一条1-Wire总线。这就允许多个电池组可同时充电或在系统中使用。

这款智能电池监视器可用于便携计算机、便携/蜂窝电话以及手持式仪器等，这些应用中需要密切监视电池的实时性能。与主系统微控制器相配合，DS2438提供了一个化学类型无关的完备的智能电池组方案。在定制某种特定化学类型和容量的电池时，只需向微控制器和DS2438 EEPROM中输入相应的代码即可，当电池的化学类型改变时，设计者只需要修改软件即可。

应用

• 蜂窝电话
• 数码相机
• 数字摄像机
• 掌上电脑、手持终端(包括条形码)
• 笔输入掌上电脑、PDA和数字助理
• 智能电池组/充电器
