ADI亚德诺 LTC4088 产品介绍

2026-03-09 0次

特性

开关稳压器可充分利用取自 USB 端口的有限功率来给电池充电及为应用供电
180mΩ 内部理想二极管和任选的外部理想二极管控制器可在输入功率有限或不可用的情况下无缝地提供低损耗电源路径 (PowerPath^™)
全功能锂离子 / 锂聚合物电池充电器
V_BUS 工作范围：4.25V 至 5.5V (7V 绝对最大值 ―― 瞬态)

1.2A 最大输入电流限值
1.5A 最大充电电流和热限制
电池跟踪 (Bat-Track^™) 自适应输出控制
转换速率控制可降低开关 EMI
扁平 (仅高 0.75mm) 14 引脚 4mm x 3mm DFN 封装

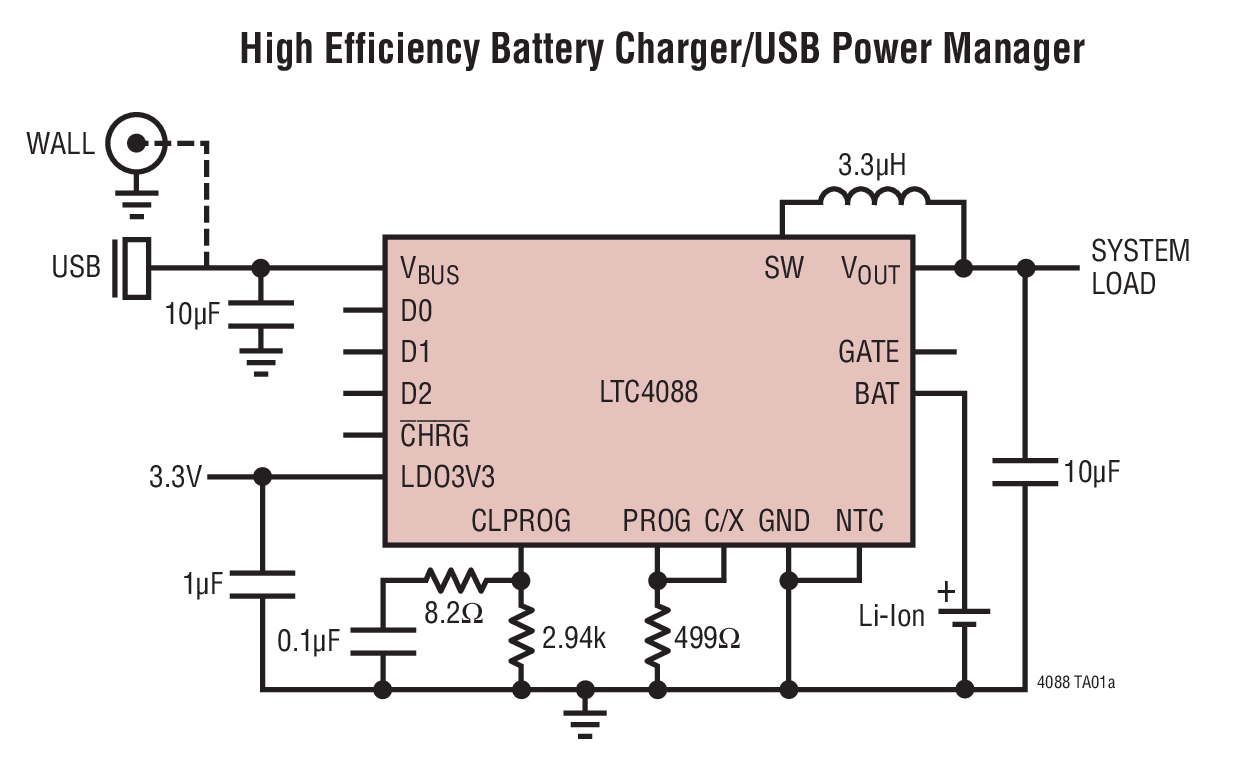

LTC^®4088 是一款高效率 USB 电源路径控制器和锂离子 / 锂聚合物电池充电器。该器件包括一个同步开关输入稳压器、一个全功能电池充电器和一个理想二极管。LTC4088 专为 USB 应用而特别设计，其开关稳压器可通过逻辑控制自动将其输入电流限制为 100mA、500mA 或1A (对于墙上适配器供电型应用)。

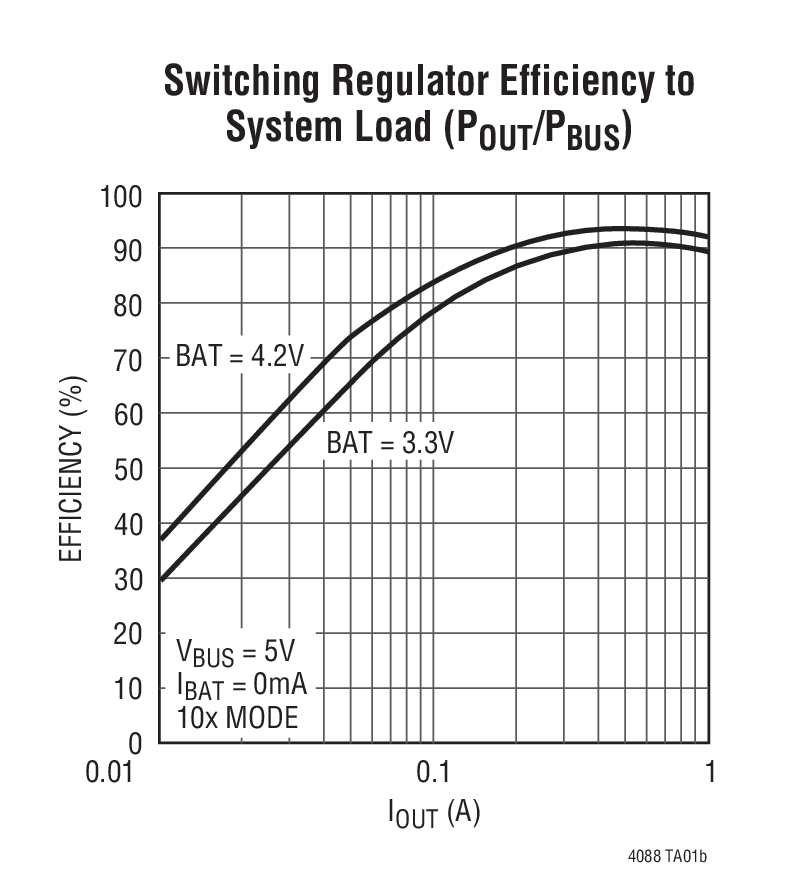

开关输入级将功率输送至 V_OUT，在此对应用电路与电池充电器之间的功率均分进行管理。与线性 PowerPath 控制器不同，LTC4088 的开关输入级能够使用可从 USB 端口获得几乎所有 0.5W 或 2.5W 功率，而功率耗散极少。该特性使 LTC4088 能为应用提供更多的功率，并缓解空间受限型应用中的热问题。

当达到输入电流限值、或者 USB 或墙上适配器电源被拿掉时，一个理想二极管可确保能从电池提供系统电源。

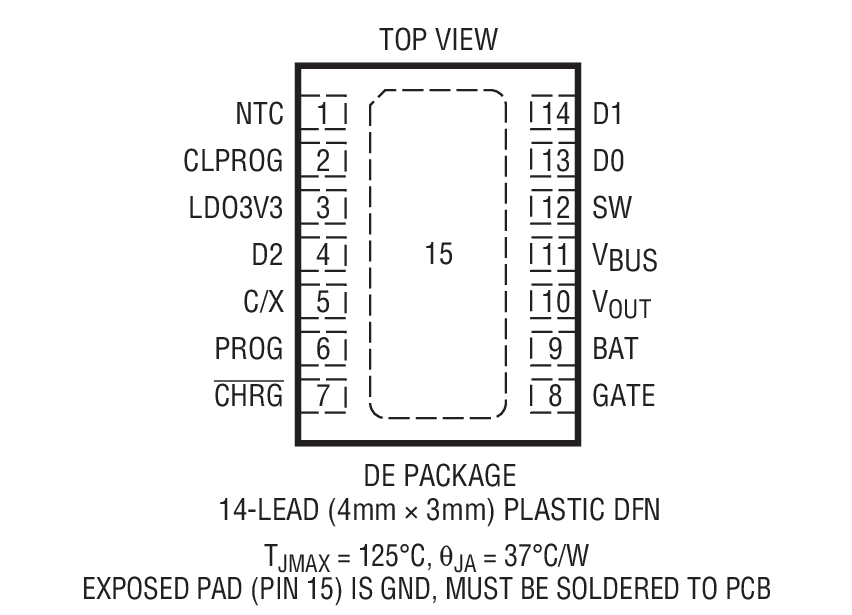

LTC4088 采用扁平 14 引脚 4mm x 3mm x 0.75mm DFN 表面贴装型封装。

Input Logic Truth Table

Automatic Charge Current Reduction

3.3V LDO

LTC4088

Battery charger enabled with all logic inputs grounded

产品详情和应用

当达到输入电流限值、或者 USB 或墙上适配器电源被拿掉时，一个理想二极管可确保能从电池提供系统电源。

LTC4088 采用扁平 14 引脚 4mm x 3mm x 0.75mm DFN 表面贴装型封装。

Input Logic Truth Table

Automatic Charge Current Reduction

3.3V LDO

LTC4088

Battery charger enabled with all logic inputs grounded

Yes

LTC4088-1

Battery charger enabled with all logic inputs grounded

Yes
