特性

• 用于两个智能电池的 SMBus 充电器 / 选择器
• 电压和电流准确度达到电池报告值的 0.2% 以内
• 简化了“智能电池系统管理器”的构建
• 包括 SMBus 充电器 V1.1 安全特性
• 支持自主型操作 (无需主机)
• 允许双电池同时放电至具有低损耗的单个负载 (理想二极管)
• 用于双电池的 SMBus 开关切换 (具有始终处于运行状态的电池充电报警监视功能)
• 最大充电电流和电压的引脚可编程限值提高了安全性
• 快速自主型电源通路 (PowerPath™) 切换 (<10μs)
• 两个电池的低损耗同时充电
• 效率高于 95% 的同步降压型充电器
• AC 适配器电流限制功能实现了充电速率的较大化
• SMBus 加速器改善了 SMBus 定时

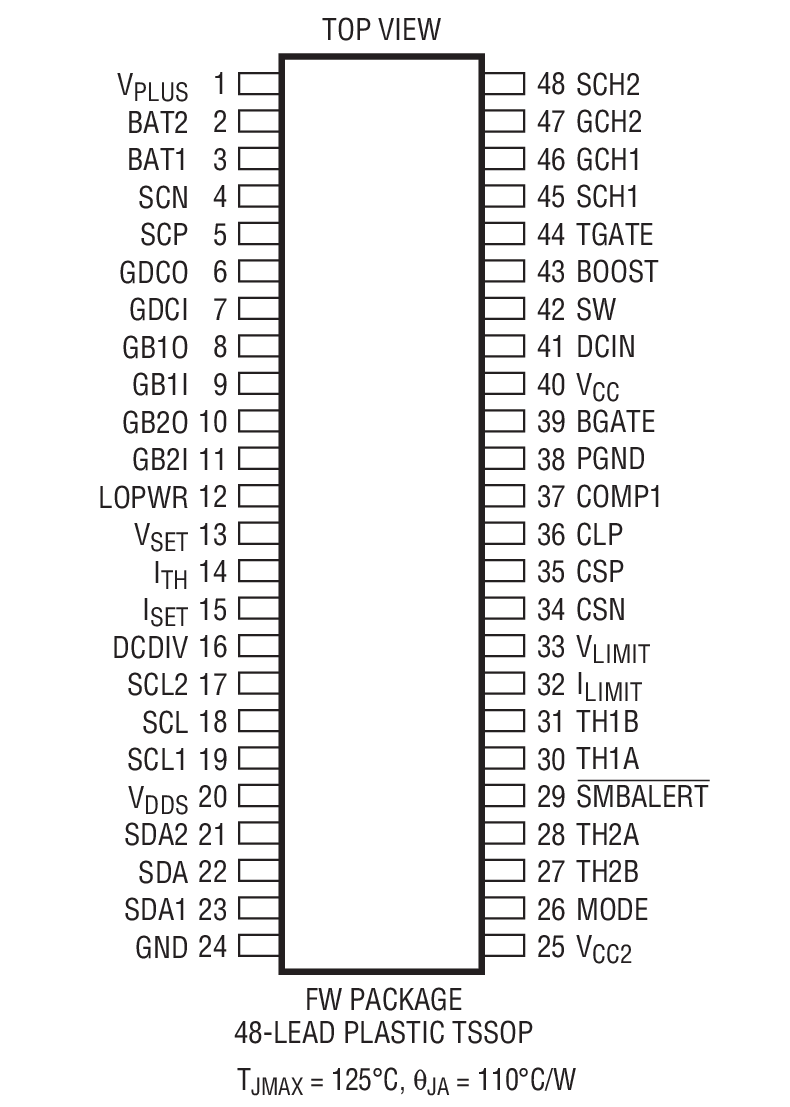

• 采用 48 引脚 TSSOP 封装

产品详情和应用

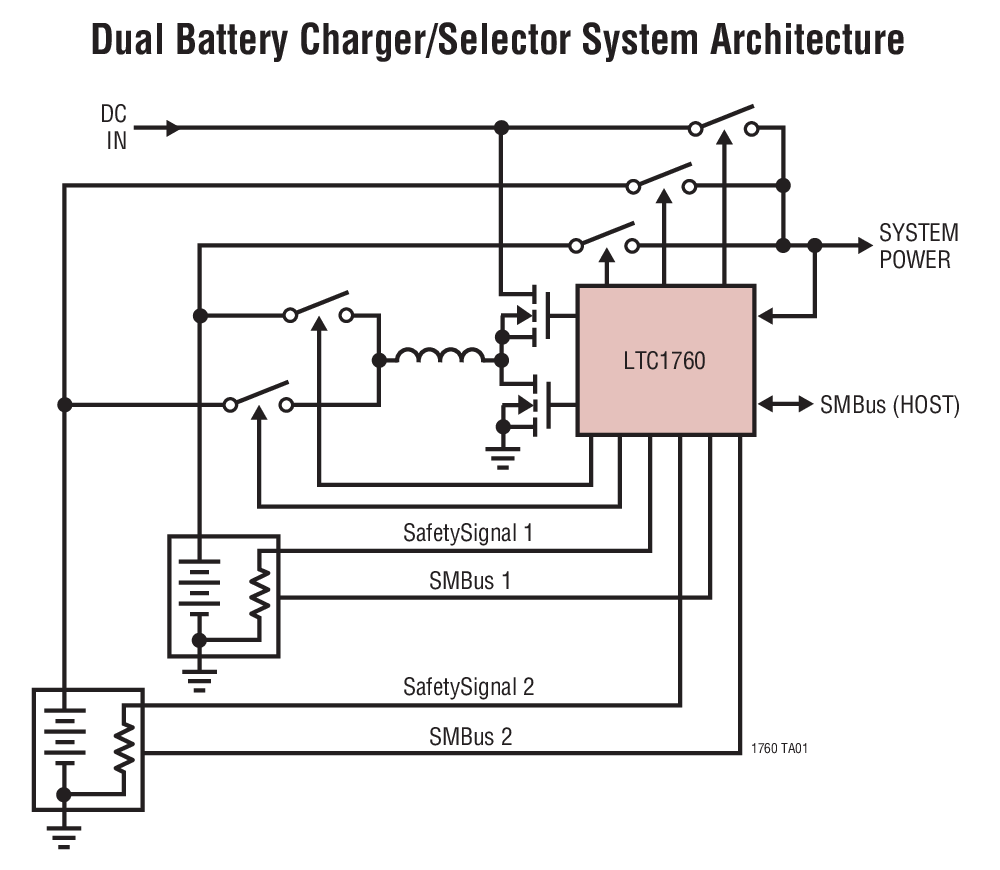

LTC^®1760 智能电池系统管理器是一款高度集成的 SMBus Level 3 电池充电器和选择器，面向采用双智能电池的产品。3 个 SMBus 接口使 LTC1760 能实现跟踪两个电池所测量的内部电压和电流的伺服功能，并允许由一个 SMBus 主机器件来监视任一电池的状态。充电准确度取决于电池的内部电压和电流测量，通常优于 ±0.2%。

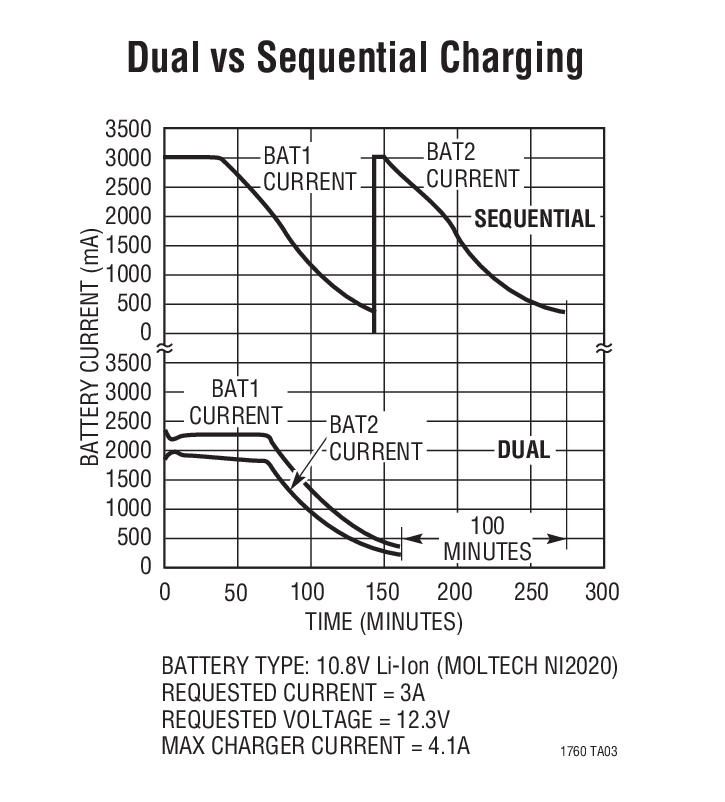

一种专有的 PowerPath 架构可支持两个电池的同时充电或放电。典型的电池工作时间延长了 10% 之多，而充电时间则最多可缩短 50%。LTC1760 可在不到 10μs 的时间内完成电源之间的自动切换，以防止在拿掉电池或墙上适配器时发生供电中断。

LTC1760 实现了 1.1 版“智能电池系统管理器”标准定义的功能 (复合电池信息的生成除外)。一个内部多工器可干净地将 SMBus 主机切换至两个附接智能电池中的任一个，而不会产生传送至电池或 SMBus 主机的部件信息。置于两个电池上的热敏电阻可自动监视温度及断接信息 (安全性信号)。

应用

• 便携式计算机和仪器
• 独立型双智能电池充电器
• 电池后备系统
