ADI亚德诺_LTC6813-1_产品介绍

ADI亚德诺 LTC6813-1 产品介绍

2026-03-09 0次

特性

通过AEC-Q100汽车应用认证
可测量多达18个串联电池的电压

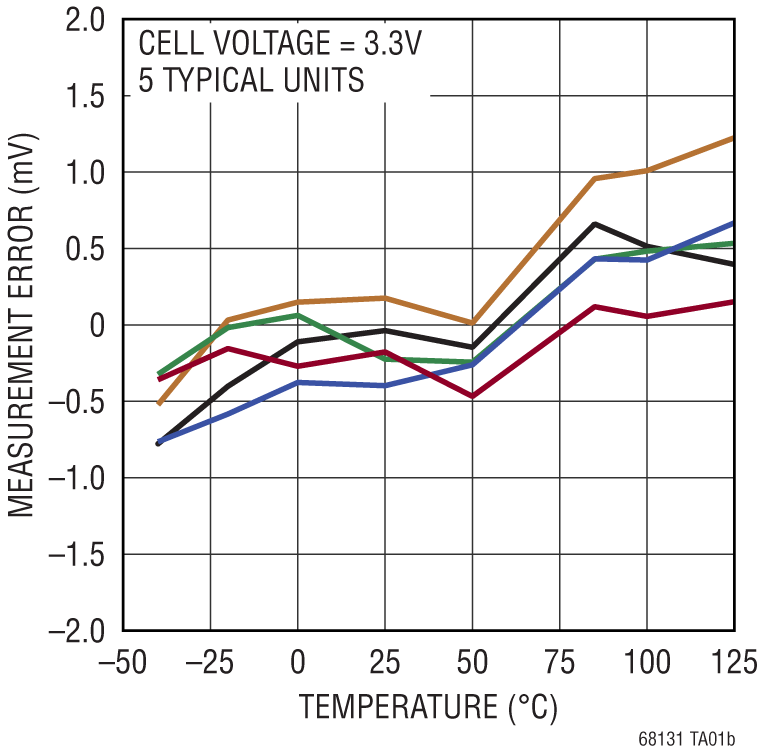

2.2mV最大总测量误差
用于高压系统的可堆叠架构
内置isoSPI^™接口
- 1Mb隔离串行通信
- 使用长达100米的单条双绞线
- 低EMI敏感性和辐射
- 双向断线保护
290µs，以测量系统中的所有电池
同步电压和电流测量

集成可编程三阶噪声滤波器的16位Σ-Δ型ADC
专为符合ISO 26262标准的系统而设计
具有可编程脉冲宽度调制的被动电池平衡，最高可达200mA（最大值）
9个通用数字I/O或模拟输入
- 温度或其他传感器输入
- 可配置为I²C或SPI主机
睡眠模式电源电流：6µA

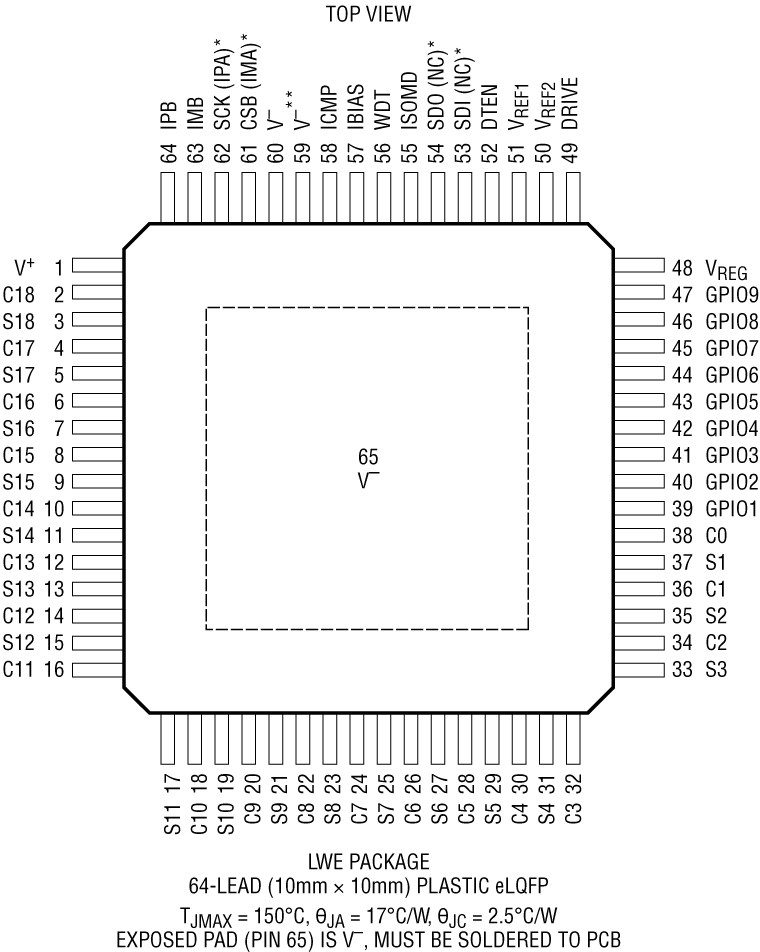

64引脚eLQFP封装
通过AEC-Q100汽车应用认证

产品详情和应用

LTC^®6813-1 是一款多节电池的电池组监视器，可测量多达 18 个串联连接电池的电压，并具有小于2.2mV 的总测量误差。0V 至 5V 的电池测量范围使 LTC6813-1 成为大多数电池化学组成的合适之选。所有 18 节电池可在 290μs 之内完成测量，并且可以选择较低的数据采集速率以实现高的噪声抑制。

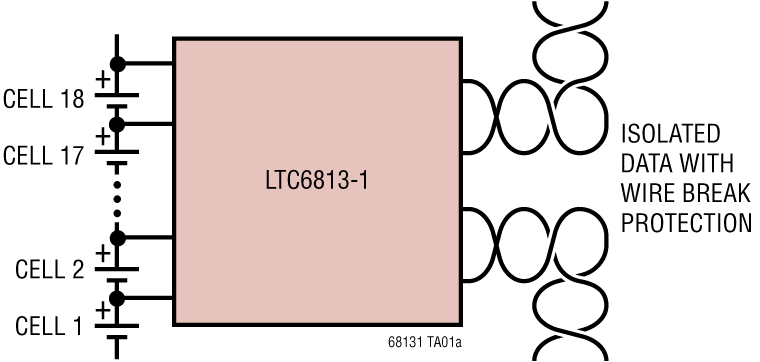

可把多个 LTC6813-1 器件串接起来，因而能够在长的高电压电池串中实现电池的同时监视。每个 LTC6813-1 具有一个 isoSPI 接口，用于实现高速、具有抗 RF 干扰能力的远程通信。多个器件采用菊链式连接，且所有器件采用一根主处理器接线。该菊链可进行双向运作，从而确保通信的完整性，即使在通信通路沿线上发生故障的情况下也不例外。

LTC6813-1 可直接从电池组或一个隔离式电源供电。LTC6813-1 拥有针对每节电池的电荷被动平衡功能，和用于每节电池的个别 PWM 占空比控制。其他特点包括一个内置的 5V 稳压器、9 根通用的 I/O 线和一种睡眠模式 (在该模式中电流消耗减小至 6μA)。

应用

电动汽车及混合动力电动汽车
备份电池系统
电网能量存储
高功率便携式设备
