特性

• 保护高达16V
• 最大输入工作电压：13.4V
• 最大充电电流：3.15A
• 6A放电电流保护
  • 无需固件或通信介入
  • 集成CC检测，支持USB Type-C
  • 集成BC1.2检测，支持传统SDP、DCP、CDP和DCD超时
  • 集成USB检测，支持常见的专有充电器类型
  • 自动输入限流配置
  • 带自适应输入限流(AICL)的输入电压调节
• 5.1V、1.5A OTG模式和BYP反向升压
• 安全
  • 充电安全定时器
  • 包含NTC热敏电阻监测器，符合JEITA要求
  • 热关断
• 所有功能通过引脚控制
  • 可通过电阻配置快速充电电流/输入限流/端接电压
  • ENBST引脚使能和禁用反向升压
  • STAT引脚指示充电状态
  • INOKB引脚指示输入电源正常
  • CHGENB引脚使能和禁用充电功能
  • STBY引脚支持挂起模式
  • THM引脚监控热敏电阻
• 集成电源路径
• 集成电池真关断FET

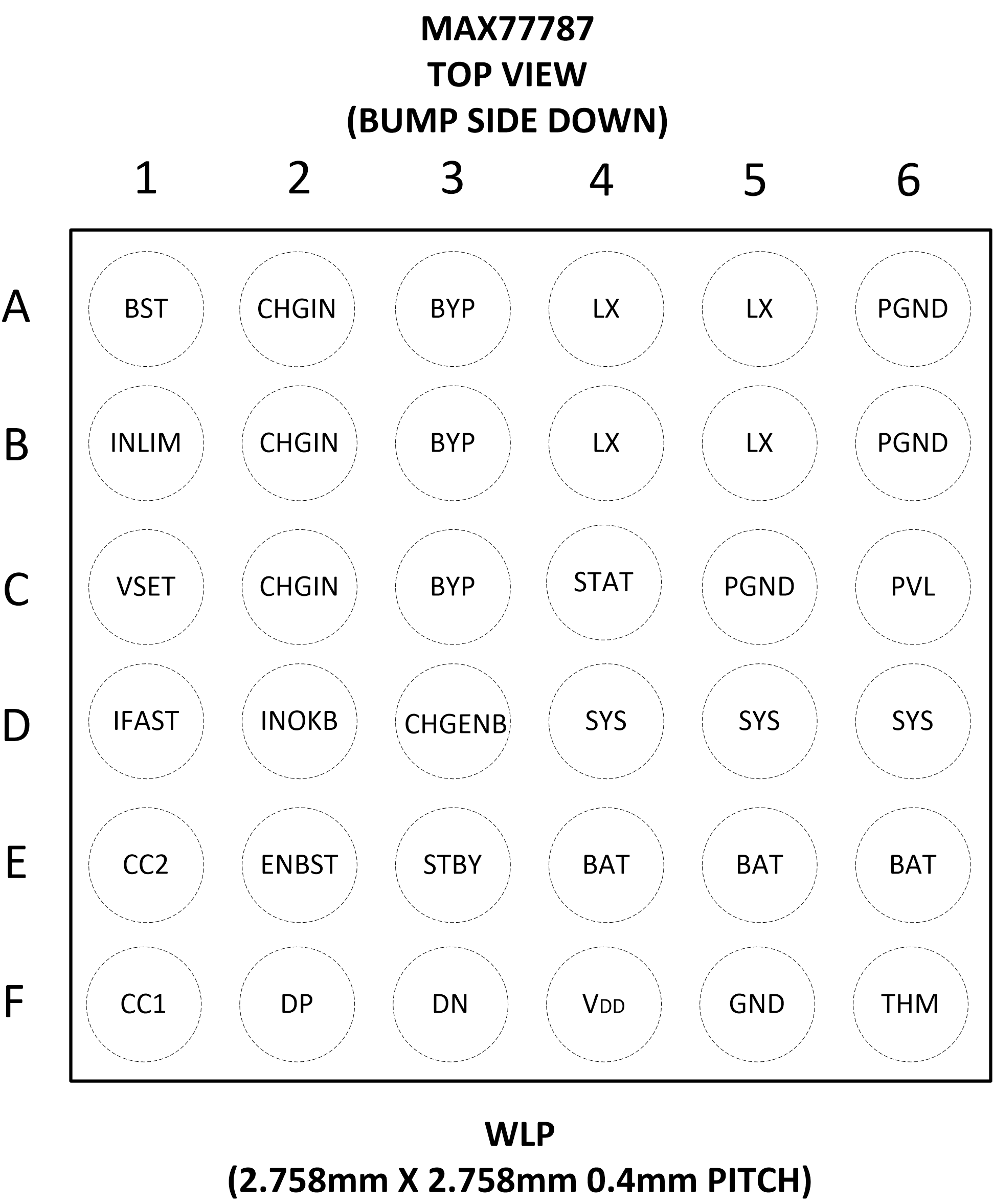

• 2.758mm x 2.758mm、6 x 6 WLP封装

产品详情和应用

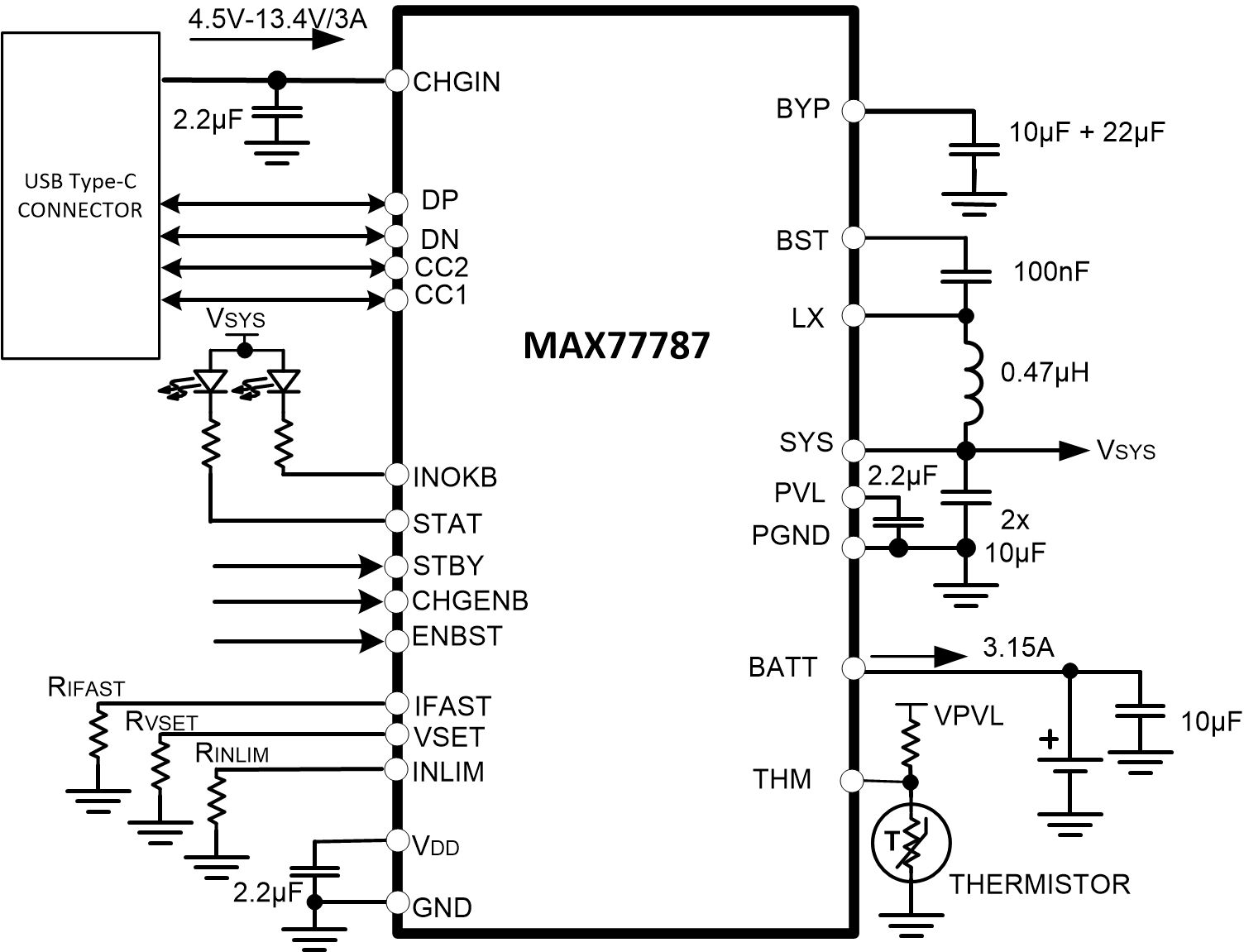

MAX77787是一款集成USB Type-C^® CC检测和反向升压功能的独立3.15A充电器。通过电阻可轻松配置快速充电电流和端接电压。该IC的输入电压范围为4.5V至13.4V，最大输入限流为3A。该IC还实现了自适应输入电流限制(AICL)功能，通过降低输入电流来调节输入电压，以防止薄弱的适配器出现电压崩溃或折返。

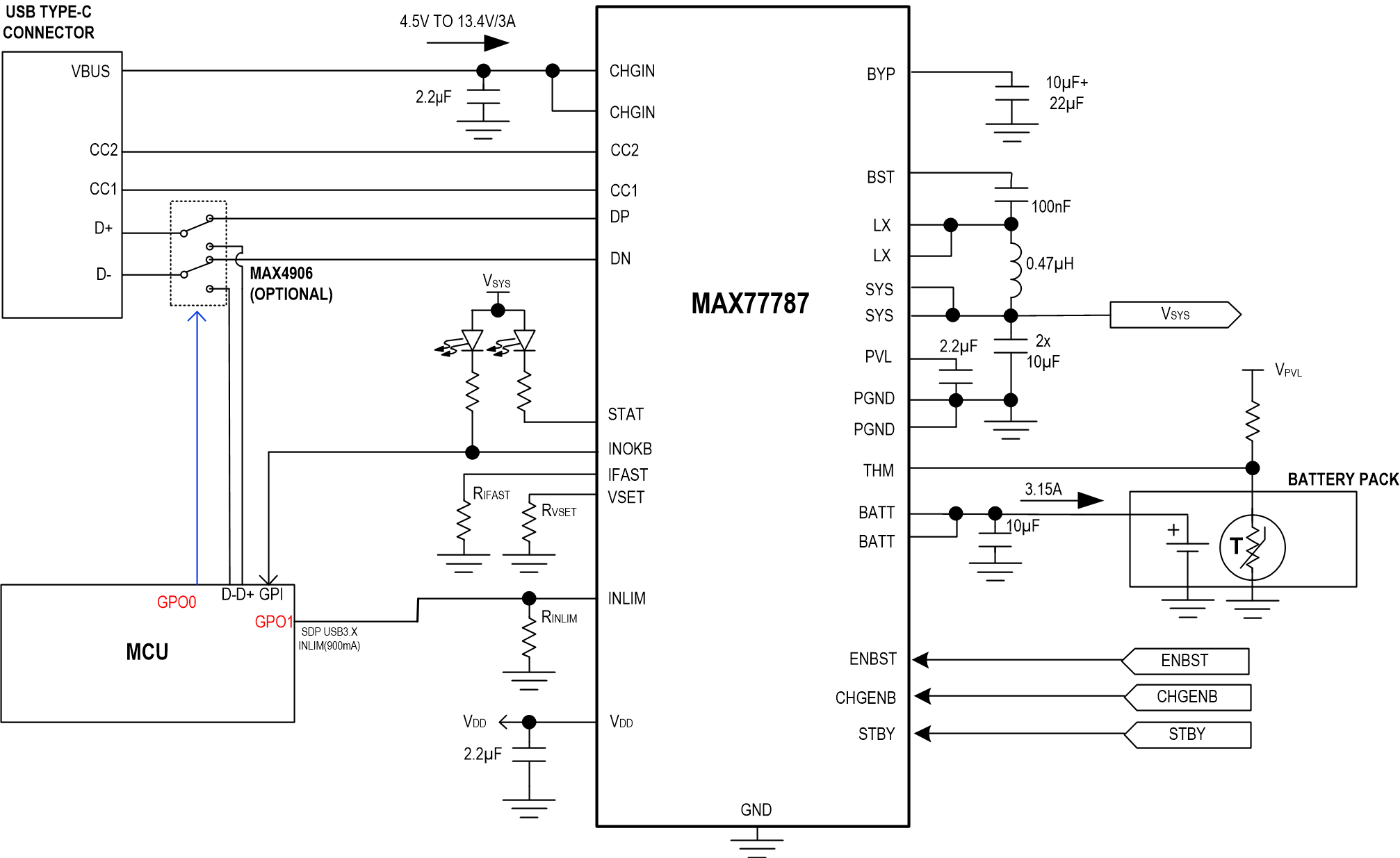

IC上的USB Type-C配置通道(CC)检测引脚可实现自动USB Type-C电源检测和输入限流配置，只要插入USB插座，无需任何软件控制。该IC还集成了使用D+和D-引脚的BC1.2和专用适配器检测功能。

该IC提供高达5.1V/1.5A且可通过ENBST引脚使能的反向升压功能，还提供可通过ENBST和STBY引脚组合使能的BYP反向升压功能。STAT引脚指示充电状态，而INOKB引脚指示有效的输入电压。通过拉低CHGENB引脚，可停止充电。

该IC配备Smart Power Selector™和电池真关断FET以控制电池的充电和放电或在发生故障时将电池隔离。该IC支持符合JEITA标准的锂离子电池。它还具有另一种选项，支持不符合JEITA标准的LiFePO₄电池。该IC采用2.758mm x 2.758mm、0.4mm间距、6 x 6晶圆级封装(WLP)，使其适合低成本PCB装配。

应用

• 移动销售点(mPOS)终端
• 便携式医疗设备
• 无线耳机
• GPS跟踪器
• 可穿戴设备的充电盒
• 移动电源
• 移动路由器
