特性

• 低工作电流 (450nA)
• 在整个温度和并联电流范围内实现 1% 的浮置电压准确度
• 50mA 最大内部并联电流 (采用外部 PFET 时可达 500mA)
• 可通过引脚来选择的浮置电压：4.0V、4.1V、4.2V
• 用于提供锂离子 / 锂聚合物电池保护的超低功率脉动 NTC 浮置电压调节
• 适合于间歇、连续和非常低功率充电电源
• 低和高电池状态输出
• 简单的低电压负载断接应用

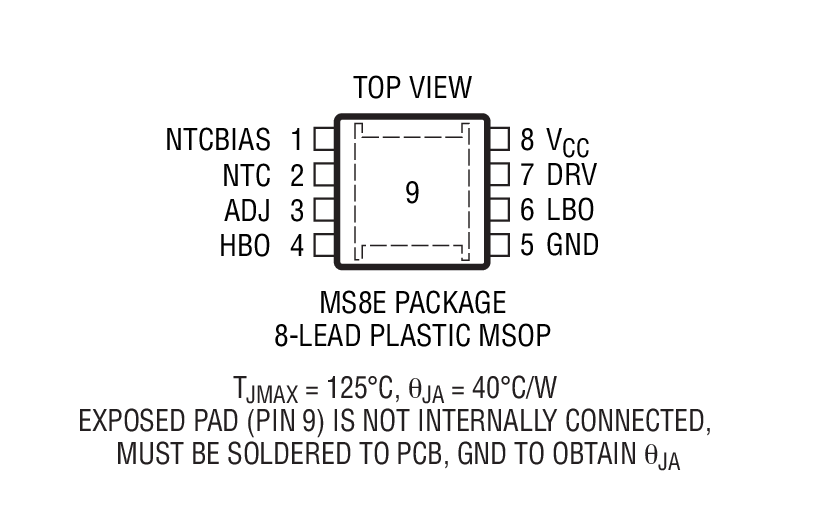

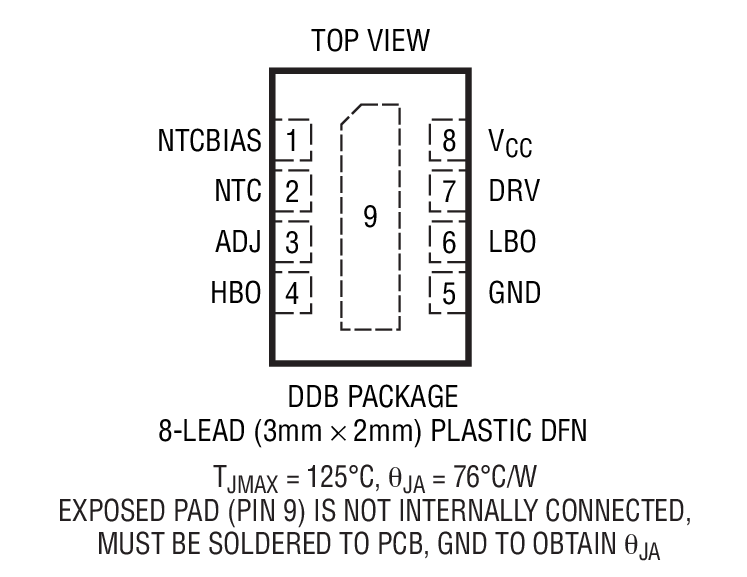

• 耐热性能增强型、扁平 (高度仅 0.75mm) 8 引脚 (2mm x 3mm) DFN 封装和 MSOP 封装

产品详情和应用

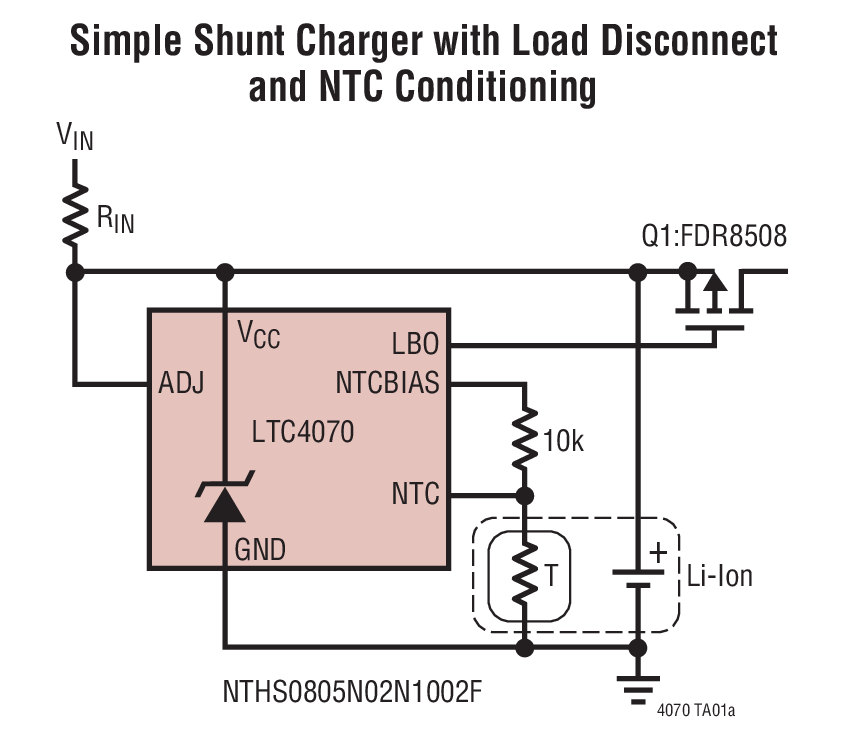

LTC^®4070 实现了从非常低电流、间歇或连续充电电源对锂离子 / 锂聚合物电池的简单充电。450nA 至 50mA 的工作电流使得能够采用以前不能用的电源来充电。通过增设一个外部通路器件，可以将并联电流提升至 500mA。采用并联充电时，实现了堆叠电池高电压电池组的固有平衡。凭借其低工作电流，LTC4070 很适合于对能量收集应用中的薄膜电池进行充电，在此类应用中，充电电源有可能是间歇型或非常低功率型。LTC4070 的独特架构造就了一款极其简单的电池充电器解决方案；仅需一个外部电阻器。

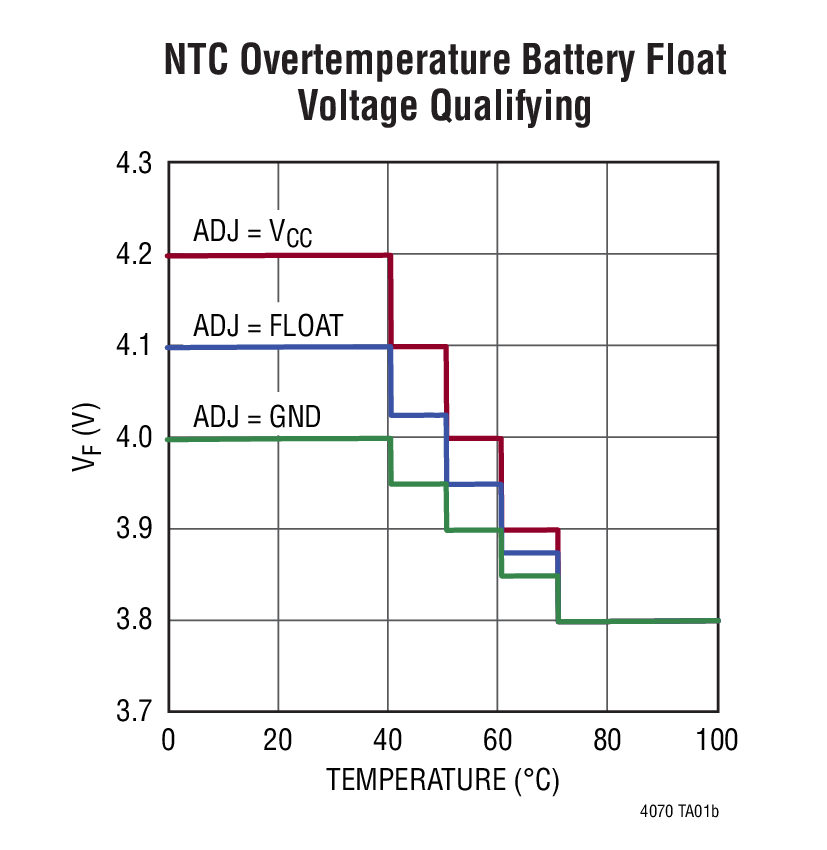

LTC4070 提供了一个可通过引脚来选择的浮置电压，该浮置电压的准确度在整个工作温度和并联电流范围内达 1%。通过在 NTC 热敏电阻温度高于 40ºC 时自动降低电池浮置电压，该器件的集成化电池热适宜性调整器延长了电池的使用寿命。LTC4070 还提供了低和高电池状态输出。对于要求封装保护的应用，可参考 LTC4071。

该器件可提供两种耐热性能增强型封装、一种紧凑型扁平 (高度仅 0.75mm) 8 引脚 (2mm x 3mm) DFN 封装和一种 8 引脚 MSOP 封装。

• 低功率锂离子 / 锂聚合物电池备份
• 具备份的太阳能电源系统
• 存储器备份
• 嵌入式汽车
• 薄膜电池
• 能量收集
