ADI亚德诺 LTC4054L-4.2 产品介绍

2026-03-09 0次

特性

可编程充电电流范围：10mA 至 150mA
无需外部 MOSFET、检测电阻器或隔离二极管
用于单节 / 币形锂离子电池、采用 ThinSOT^™ 封装的完整线性充电器

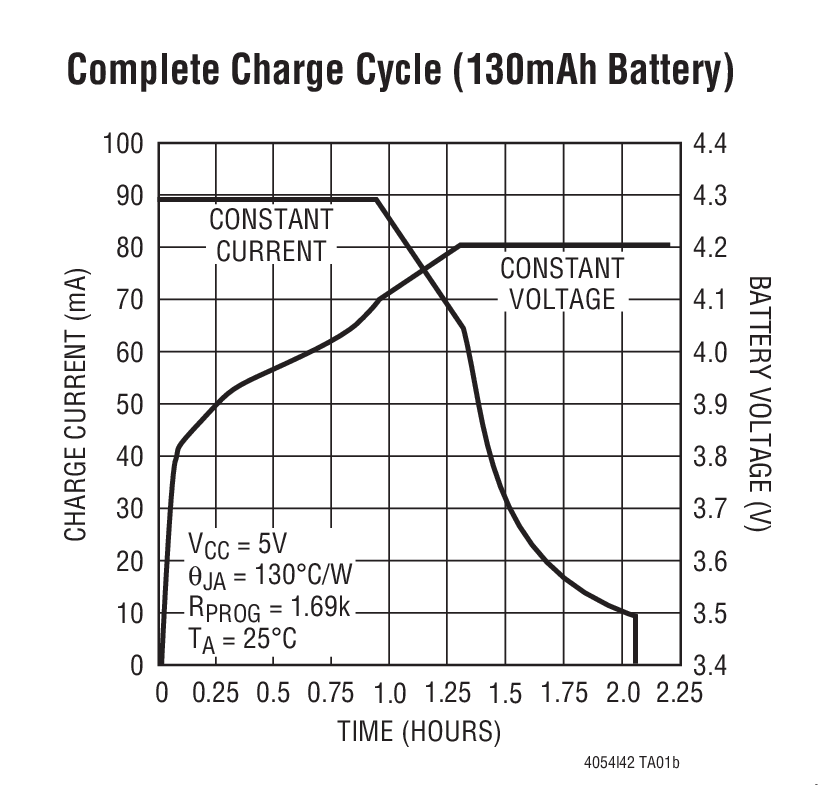

恒定电流 / 恒定电压操作，并具有可在无过热危险的情况下实现充电速率较大化的热调节功能
直接从 USB 端口给单节锂离子电池充电
准确度达 ±1% 的 4.2V 预设充电电压

用于电池电量检测的充电电流监控器输出
自动再充电
充电状态输出引脚
C/10 充电终止
停机模式下的最大电源电流为 25µA
2.9V 涓流充电门限
软起动限制浪涌电流

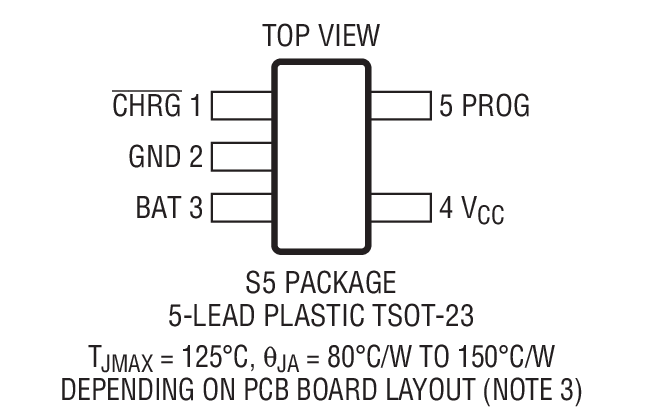

采用 5 引脚扁平 (高度仅 1mm) SOT-23 封装

产品详情和应用

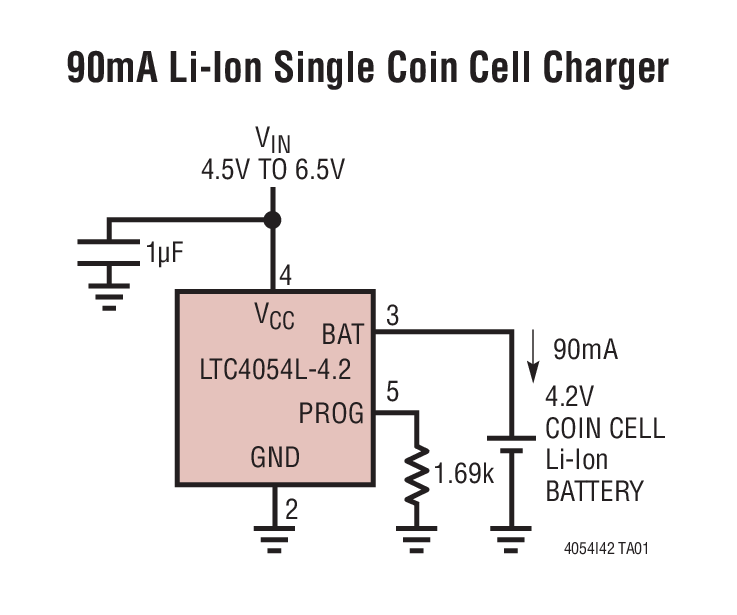

LTC^®4054L 是一款完整的恒定电流 / 恒定电压线性充电器，适用于单节锂离子电池。其小巧的外形及调节低充电电流的能力使得 LTC4054L 特别适合于采用低容量可再充电币形锂离子电池的便携式应用。而且，LTC4054L 是专为在 USB 电源规范内工作而特别设计的。

由于采用了内部 MOSFET 架构，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以避免进行超安全标准的热设计。充电电压固定于 4.2V，而充电电流可通过单个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至编程值的 1/10 时，LTC4054L 将自动终止充电周期。

当输入电压 (交流适配器或 USB 电源) 被拿掉时，LTC4054L 自动进入一种低电流状态，并将电池漏电流降至 2µA 以下。可以将 LTC4054L 置于停机模式，从而把电源电流减小至 25µA。

LTC4054L 的其它特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电终止和输入电压接入的状态引脚。

最大充电电流

涓流充电

LTC4054-4.2
