特性

• 通过内部基准实现±0.5%输出电压精度(MAX8765A为±0.4%，仅适用于2、3节)
• 输入限流精确度为±4%
• 充电电流精确度为±5%
• 模拟输入控制充电电流和充电电压
• 监视输出有
  • AC适配器电流
  • 充电电流
  • AC适配器是否接通
• 电池电压设置点高达17.6V
• 最大输入电压为28V
• 效率高于95%
• 关断控制输入
• 可对任何化学性质的电池充电
  • Li+、NiCd、NiMH、铅酸电池等

产品详情和应用

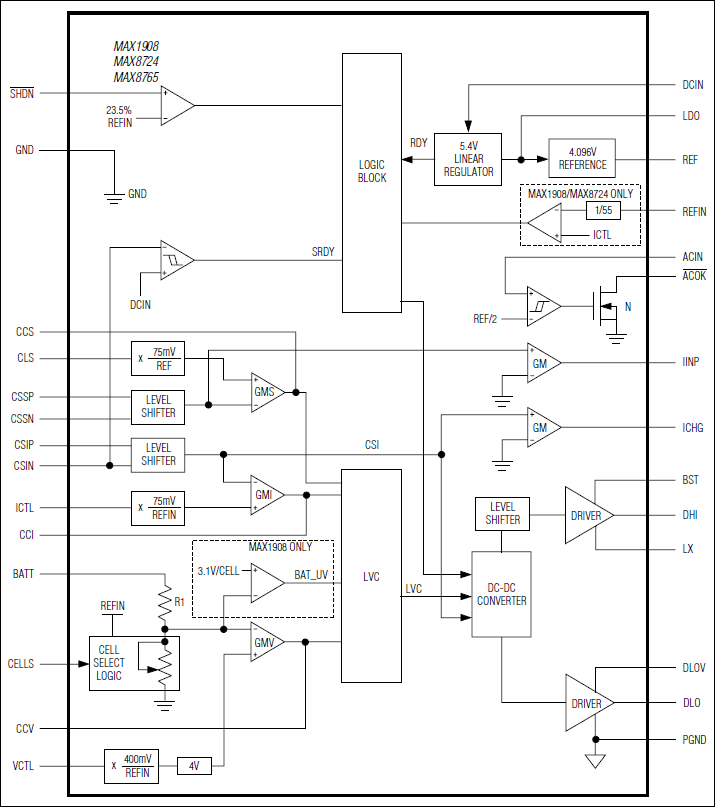

MAX1908/MAX8724/MAX8765/MAX8765A是高集成度的、多种化学类型电池充电控制IC，它简化了精确、高效充电器的结构。该器件利用模拟输入控制充电电流和充电电压，并可通过主机或硬件编程。MAX1908/MAX8724/MAX8765/MAX8765A采用具有同步整流的buck拓扑，可达到较高的转换效率。

MAX1908/MAX8724/MAX8765/MAX8765A具有输入电流限制，在同时提供负载供电和电池充电时，一旦输入电流达到设定的门限，可自动降低电池的充电电流，避免AC适配器过载。MAX1908/MAX8724/MAX8765/MAX8765A提供了监视AC适配器(DC输入源)的电流、电池充电电流和AC适配器是否接通的指示输出。调理充电特性能够以300mA电流对过放电的电锂离子(Li+)电池提供安全充电。

MAX1908具有调理充电功能，MAX8724/MAX8765/MAX8765A则不具备该项功能。

MAX1908/MAX8724/MAX8765/MAX8765A可以为2至4节Li+电池充电，充电电流可大于5A，并采用节省空间的28引脚、薄型QFN封装(5mm x 5mm)。利用评估板有助于加快设计进度。

应用

• 手持式终端
• 笔记本电脑和亚笔记本电脑
• 个人数字助理(PDA)
